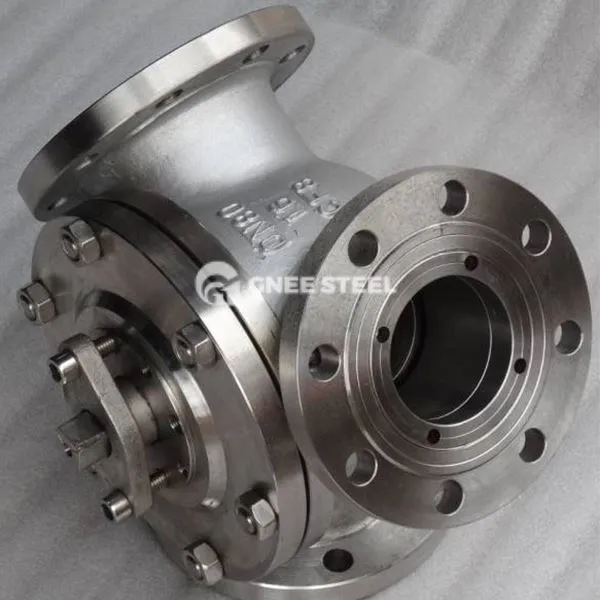

Fliniog3- fforddDisgrifiad falfiau pêl
Mae falf pêl tair ffordd flange yn falf sy'n sylweddoli dargyfeirio canolig, cydlifiad neu gyfeiriad llif yn newid trwy ddyluniad piblinell tair ffordd. Mae ei strwythur craidd yn cynnwys corff falf tri darn (corff falf chwith, gorchudd falf dde, corff y falf ganol) a phêl math T/math L. Mae wedi'i gysylltu â'r biblinell trwy flange, ac mae'r bêl yn cylchdroi 90 gradd i reoli cyfeiriad llif y cyfrwng. Mae'r nodweddion craidd yn cynnwys:
Sianel Llif Tair Ffordd: Yn Cefnogi Strwythur Type T (Dirgyfeiriad Tair Ffordd) neu Math L-Math (Gwrthdroi Ongl Dde), sy'n addas ar gyfer systemau piblinellau cymhleth;
Corff Falf Modiwlaidd: Dyluniad cysylltiad fflans tri darn, hawdd ei ddadosod a'i gynnal a disodli morloi;
Ffurflen Sêl: Sêl feddal (PTFE, rwber) neu sêl galed (aloi caled), lefel gollyngiadau yn cyrraedd lefel ANSI VI.
Egwyddor gweithio a manteision perfformiad
Egwyddor gweithio:
Tee math t: Mae'r sianel bêl wedi'i halinio â'r porthladd tair ffordd i gyflawni dargyfeirio neu gymysgu canolig (fel bwydo adweithyddion cemegol); L-math Tee: Mae'r bêl yn cylchdroi 90 gradd i newid y cyfarwyddiadau mewnfa ac allfa, sy'n addas ar gyfer newid cyfeiriad llif canolig (megis fflysio dwy ffordd o biblinellau glanhau). Manteision Perfformiad:
Gwrthiant llif llif: dyluniad diamedr llawn, mae'r cyfernod gwrthiant hylif yn agos at bibell syth, gan leihau colli pwysau system; Multi-Flow Control: Gall falf sengl gyflawni dargyfeirio, cydlifiad neu wrthdroi, symleiddio cynllun y biblinell; Ymateb cyflym: Mae gyriant llaw/niwmatig yn cefnogi llai na neu'n hafal i 1 eiliad agor a chau, sy'n addas ar gyfer senarios gweithredu amledd uchel.
Fliniog3- fforddManyleb Falfiau Pêl
|
Heitemau |
Falf pêl fflans 3 ffordd |
|||
|
Materol |
Dur gwrthstaen |
|||
|
Deunydd selio |
Ptfe |
|||
|
Maint porthladd |
1/2 "~ 2", DN15 ~ DN50 |
|||
|
Mhwysedd |
1.6 ~ 6.4mpa |
|||
|
Edau Port |
Npt, bspp, bsp |
|||
|
Diwedd Cysylltiad |
Npt, bsp, g |
|||
|
Strwythuro |
Caewch falf pêl i ffwrdd |
|||
|
Theipia ’ |
T porthladd ss 316 3 way Falf pêl flange |
|||
|
Nifer y Ffyrdd |
3pcs 2way |
|||
|
Nghais |
Bwyd a diod, dŵr a dŵr gwastraff, dŵr ultra pur, dihalwyno, cemegol, tecstilau, fferyllol, mwydion a phapur, mwyngloddio, boeler a diwydiannau pŵer |
|||
Fliniog3- fforddFalfiau pêl
Awgrymiadau dewis:
Gofynion cyfeiriad llif: Mae math T yn addas ar gyfer dargyfeirio/uno llif, ac mae math L wedi'i neilltuo i newid cyfeiriad llif;
Nodweddion Medium: Ar gyfer hylifau sy'n cynnwys gronynnau, dewiswch forloi caled neu beli wedi'u gorchuddio â charbid twngsten;
Safonau flange: Cydweddwch fanylebau flange piblinell (megis HG/T20592, ASME B16.5) .
Manylebau Gosod:
Mae angen tynhau bolltau fflans yn groeslinol i atal gollyngiadau a achosir gan ddadffurfiad corff falf;
Gofod gweithredu coesyn falf wrth gefn (yn fwy na neu'n hafal i 90 gradd) er mwyn osgoi ymyrraeth ag offer cyfagos.
