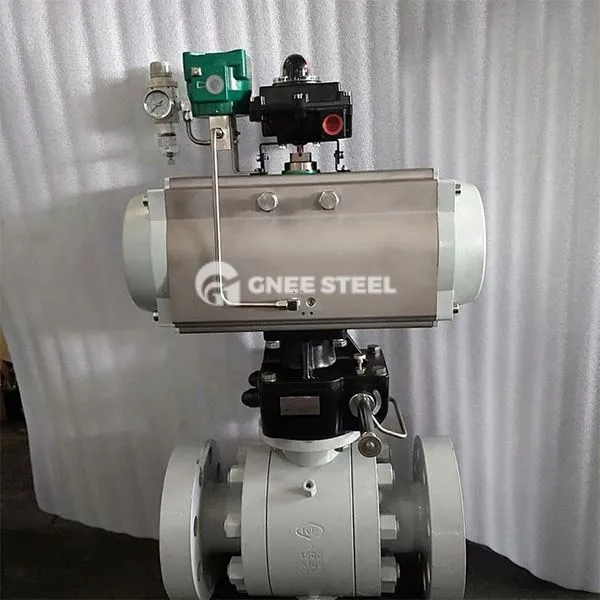

Bwyslais uchel2- ffyrddDisgrifiad falfiau pêl
Mae falf bêl dwy ffordd pwysedd uchel wedi'i chynllunio'n arbennig ar gyfer rheolaeth ganolig pwysedd uchel. Mae'n mabwysiadu corff falf dau ddarn (prif gorff falf + corff falf ategol) a strwythur cysylltiad fflans. Mae'r cyfrwng yn cael ei agor a'i gau neu mae cyfeiriad y llif yn cael ei reoli trwy gylchdroi'r radd pêl 9 0. Mae'n addas ar gyfer senarios pwysedd uchel Dosbarth 150 ~ 2500 pwys (PN1.0 ~ PN420).
Mae'r strwythur craidd yn cynnwys:
Corff falf split: Mae'r prif gyrff falf ac ategol wedi'u cysylltu gan folltau neu flanges, sy'n gyfleus ar gyfer cynnal a chadw dadosod ac amnewid morloi;
Design Pêl Gloi/Sefydlog:
Ball yn blodeuo: Mae'r pwysau canolig yn gwthio'r bêl i wasgu'r cylch selio, sy'n addas ar gyfer gwasgedd canolig ac isel (llai na neu'n hafal i PN25);
Pêl fixed: Mae'r bêl wedi'i gosod gan y coesau falf uchaf ac isaf, ac mae sedd y falf wedi'i selio'n arnofio, sy'n addas ar gyfer pwysau uwch-uchel (yn fwy na neu'n hafal i PN420);
Sealing Form: sêl carbid (gwrthsefyll tymheredd i 425 gradd), sêl feddal PTFE (llai na neu'n hafal i 180 gradd), mae lefel gollyngiadau yn cyrraedd lefel ANSI VI.
Bwyslais uchel2- ffyrddManyleb Falfiau Pêl
|
Dn |
DN15 ~ 200mm |
|
Pwysau enwol |
1.6 ~ 42mpa (safon pwysau arall, nodwch wrth archebu) |
|
Deunydd Corff |
WCB (C), SS304 (P), SS316 (R) |
|
Deunydd selio |
Ptfe (f), ppl (ppl), metel caled (h), aloi caled (y) |
|
Temp canolig. |
W2: -20 ~ 150 gradd W3: -20 ~ 250 gradd W4: -29 ~ 425 gradd |
|
Modd cysylltu |
Flange, weldio casgen, edau benywaidd |
|
Actuator niwmatig |
Cyfres JLAT, Cyfres JLAW, Cyfres Actuator Lmported |
|
Modd Gweithredu |
Actio dwbl, actio sengl ar gau fel arfer, actio sengl ar agor fel arfer |
|
Actuator trydan |
Cyfres JLA, Cyfres JLB, Cyfres Actuator Lmported |
|
Modd Rheoli |
Math o switsh safonol, math rheoleiddio lntegral, math switsh annatod, math bws maes |
Bwyslais uchel2- ffyrddFalfiau pêl
Enghreifftiau cymhwysiad a model
Petrocemegol: Rheoli olewau ac asidau tymheredd uchel a phwysedd uchel (megis Q41f -16 P falf pêl dur gwrthstaen); Energy and Power: Piblinellau Stêm a Systemau Boeler (megis falfiau pêl pwysedd uchel niwmatig cyfres BKH); System Hydrolig: Newid cylched olew hydrolig (megis falf pêl dur carbon pwysedd uchel math KHB); Cyfryngau arbennig: nwyon cyrydol (megis cyfuniad sêl ddur gwrthstaen + carbid 316L).
Pwyntiau dewis a gosod
Argymhellion Dewis: Senarios pwysig-bwysau: blaenoriaethu strwythur pêl sefydlog + sêl carbid, sy'n addas ar gyfer agor a chau yn aml ac effaith llwythi; Cyfryngau Corrosive: dewiswch 316/316L corff falf dur gwrthstaen, neu arwyneb plated nicel; Safon Flange: Cydweddwch fanylebau flange piblinell (fel ASME B16.5, Hg/T20592). MANYLEBAU GOSOD:
Rhaid tynhau'r bolltau flange yn gymesur er mwyn osgoi dadffurfiad y corff falf a gollwng;
Rhaid cadw gofod gweithredu coesyn y falf (sy'n fwy na neu'n hafal i 90 gradd), a rhaid i'r actuator niwmatig/trydan fod â switsh terfyn.
