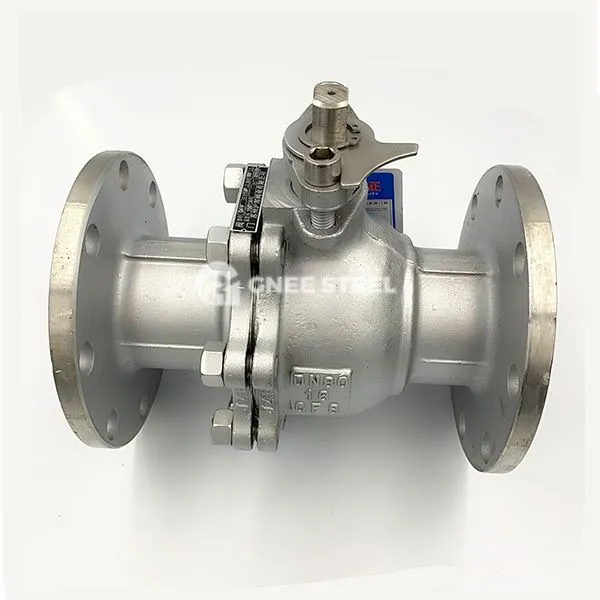

2- Ffordd falfiau pêl flanged

Mae falf pêl fflans dau ddarn yn fath o falf, sy'n perthyn i fath o falf bêl dau ddarn. Mae'n cynnwys yn bennaf o brif gorff falf a chorff falf ategol, sydd wedi'u cysylltu gyda'i gilydd gan edafedd neu folltau. Mae'r strwythur hwn yn gwneud gosod a dadosod y falf bêl yn gymharol gyfleus, yn enwedig pan fydd angen atgyweirio neu ddisodli rhannau mewnol y falf bêl, dim ond gwahanu'r corff falf ategol o'r prif gorff falf. Mae'r cydrannau allweddol fel craidd y bêl, sedd falf, a choesyn falf wedi'u lleoli yn y prif gorff falf.

Egwyddor Weithio
Dyluniad Pêl fel y bo'r Angen: Mae'r bêl yn pwyso'r cylch sêl allfa o dan y pwysau canolig, sy'n addas ar gyfer senarios pwysau canolig-isel;
Dyluniad Pêl Sefydlog: Mae'r bêl wedi'i gosod a'i selio gan sedd y falf arnofio, sy'n addas ar gyfer gwasgedd uchel a phiblinellau diamedr mawr.



2- Ffordd falfiau pêl flanged



Ceisiadau:

Cemegol a phetroliwm: I reoli cyfryngau cyrydol (fel asid ac alcali), defnyddiwch 316 corff falf dur gwrthstaen + sêl carbid;
Trin Dŵr a HVAC: Piblinellau Dŵr Glân a Stêm (DN 15- DN50), yn ddelfrydol falfiau pêl cyfres Q11F wedi'u selio â meddal;
Bwyd a fferyllol: deunydd SS316L misglwyf, yn unol â safonau GMP, sy'n addas ar gyfer cludo cyfrwng aseptig.

Pwyntiau Dewis:

Paru cyfryngau: Ar gyfer hylifau sy'n cynnwys gronynnau neu gludedd uchel, dylid dewis morloi caled neu beli siâp V, ac mae morloi meddal PTFE yn addas ar gyfer cyfryngau glân;
Safon flange: Cadarnhewch fod y manylebau fflans (megis HG/T20592, ASME B16.5) yn cyd -fynd â'r biblinell;
Modd gyrru: Ar gyfer gweithrediad amledd uchel, argymhellir ffurfweddu actuator niwmatig (AC220V/380V) neu ddyfais drydan gwrth-ffrwydrad.
