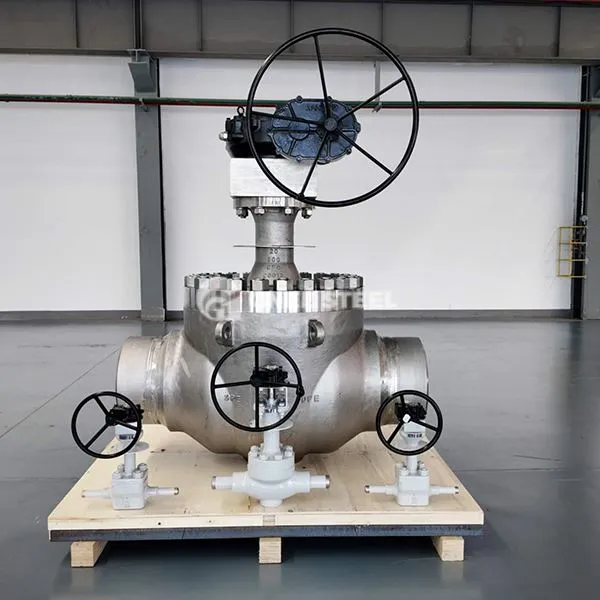

Falf pêl cryogenig

Mae falf pêl cryogenig yn fath o falf wedi'i chysegru i'r tymheredd canolig mewn gradd -40 i radd -250 (gall rhai modelau fod mor isel â gradd -196) o'r graddfa dymheredd isel neu uwch-dymheredd isel, yn addasu ar gyfer yr amgylchedd, gyda phêl, trwy gylchdroi'r 90, gyda phêl, gyda phêl, gyda phêl, gyda phêl, gyda phêl, gyda phêl, gyda phêl yn ei gwneud Nwy (LNG), ocsigen hylifol ac eraill sy'n hawdd ei nwyeiddio rheolaeth y cyfryngau.

Chydrannau

• Corff a bonet: Y prif strwythur, fel arfer gyda dyluniad gwddf estynedig i leihau effaith tymereddau isel ar goesyn y falf.
• Pêl: Y rhannau agor a chau craidd, wyneb sgleinio drych i leihau ffrithiant, a sedd y falf i ffurfio is selio.
• Deunydd sedd a selio: defnyddir polytetrafluoroethylen (PTFE), PTFE wedi'i addasu neu ddeunyddiau llenwi cerameg yn bennaf i sicrhau selio dibynadwy ar dymheredd isel.
• Coesyn Falf: Wedi'i gyfarparu â strwythur gwrth-chwythu i atal coesyn y falf rhag datgysylltu oherwydd cynnydd pwysau mewnol, ac mae'r coesyn gweithredu yn cefnogi gyriant llaw, trydan neu niwmatig.
• Cydrannau ategol: Hambwrdd diferu ynysu (i atal rhew), dyfais iawndal y gwanwyn (i wneud iawn yn awtomatig am wall gwisgo), blwch stwffio (i wella selio coesyn).

deunyddiau

• Corff/bonet: Dur gwrthstaen (304/316), dur tymheredd isel (LCB, LC3), dur aloi (CF8).
• Pêl a sedd: Dur gwrthstaen (304/316) neu ddur carbon, ar yr wyneb wedi'i blatio ag aloi caled i wella ymwrthedd gwisgo.
• Deunydd morloi: PTFE, RTFE, polyethylen a deunyddiau polymer gwrthsefyll tymheredd isel eraill.

Maint y fanyleb

• Diamedr Enwol: DN 15- DN600 (mae rhai modelau'n cefnogi safon fwy).
• Sgôr Pwysau: Dosbarth 150- dosbarth900, hyd at 42mpa.
• Tymheredd perthnasol: -196 gradd -+80 gradd (yn dibynnu ar y deunydd selio).
• Cysylltiad: Fflange, weldio neu gysylltiad wedi'i threaded, mae rhai modelau'n mabwysiadu dyluniad turio llawn i leihau gwrthiant llif.



Falf pêl cryogenig gnee



Nodweddion a Buddion

• Gwrthsefyll tymheredd isel eithafol: Mae deunyddiau arbennig a phroses driniaeth oeri dwfn yn sicrhau nad oes dadffurfiad a dim gollyngiadau ar radd -196.
• Perfformiad selio rhagorol: Modrwy selio PTFE wedi'i haddasu + strwythur iawndal y gwanwyn, i gyflawni gollyngiadau sero.
• Gweithrediad Cyfleus a Diogel: Agor a Chau Rotari 90 Gradd, Dyluniad Torque Isel, Llawlyfr Cymorth/Trydan/Gyriant Niwmatig.
• Cyrydiad a Gwrthiant Gwisg: Corff dur gwrthstaen a gorchudd carbid i addasu i gyfryngau gronynnol neu gyrydol.
• Tân a ffrwydrad-selio graffit a dyluniad gwrth-statig i fodloni gofynion diogelwch amgylcheddau risg uchel.

Ngheisiadau

• Diwydiant Ynni: Dosbarthu Nwy Naturiol Hylifedig (LNG), Rheolaeth Cyfryngau Tymheredd Isel Petrocemegol.
• Nwyon diwydiannol: ocsigen hylif, nitrogen hylifol, amonia hylifol a systemau storio a chludo cryogenig eraill.
• Cemegol a Rheweiddio: Propan, bwtan a phiblinell nwy hylifedig arall, rheolaeth hylif offer rheweiddio.
• Ymchwil Awyrofod a Gwyddonol: Dyfais Arbrofol Tymheredd Ultra-Isel, System Cyflenwi Tanwydd Roced.

• Addasrwydd Amgylcheddol Eithafol: Yr unig fath o falf a all weithredu'n sefydlog ar dymheredd ultra-isel gradd -196.
• Diogelwch a dibynadwyedd: Sêl gollwng sero a dyluniad gwrth-ffrwydrad i amddiffyn diogelwch cyfryngau fflamadwy a ffrwydrol.
• Bywyd Hir a Chynnal a Chadw Isel: Llwybr Llif Hunan-lanhau ac mae strwythur iawndal gwisgo yn lleihau amlder cynnal a chadw yn sylweddol.
• Economaidd ac Effeithlon: Gwrthiant hylif isel (yn agos at yr adran syth), mae'r effaith arbed ynni yn rhyfeddol.
