Disgrifiad Falf Glôb Boeler
Mae Falf Boiler Globe yn falf cau a ddyluniwyd ar gyfer systemau boeler. Mae'n sylweddoli rheolaeth agor a chau, rheoleiddio llif a sefydlogrwydd pwysau'r cyfrwng (dŵr, stêm, ac ati) trwy selio gorfodol y disg falf.
Mae ei swyddogaethau craidd yn cynnwys:
Full agored\/cau cau llawn: Mae'r disg falf selio gorfodol yn cysylltu â sedd y falf i gyflawni blocio cyfrwng cyflawn;
Addasiad fine: Mae agoriad disg y falf yn cael ei addasu trwy godi coesyn y falf i reoli'r llif a'r pwysau canolig;
Prevent ôl -lif i sicrhau diogelwch: Mae'r dyluniad llif cyfeiriadol yn osgoi methiant y system a achosir gan ôl -lif canolig.
Nodweddion strwythurol craidd
Optimeiddio Dylunio Cyfeiriad llif
Yn bennaf yn mabwysiadu'r cyfeiriad llif "isel i mewn ac uchel allan" (strwythur positif), mae'r cyfrwng yn llifo i mewn o waelod y disg falf, ac mae'r selio yn cael ei wella gan y pwysau canolig wrth gau, gan leihau'r torque gweithredu.
Strwythur Selio sy'n Gwrthsefyll
Arwyneb selio sedd cavalve: Mae'r arwyneb selio conigol wedi'i weldio â stellite, sy'n gallu gwrthsefyll tymheredd uchel (llai na neu'n hafal i 570 gradd) ac erydiad cyfrwng gronynnog, ac mae'r bywyd gwasanaeth yn cael ei ymestyn fwy na 3 gwaith;
Dylunio Canllaw Disg Falf: Mae strwythur disg falf gwaelod côn pêl y falf stopio math Y yn arwain llif y cyfrwng ac yn lleihau gwisgo'r arwyneb selio trwy ddyddodiad amhuredd.
Corff falf cryfder uchel
Defnyddir dur aloi (fel ASTM A217 WC9) ar gyfer tymheredd uchel ac amodau gwasgedd uchel (megis gradd PN140\/570), a defnyddir dur carbon (fel WCB) ar gyfer amodau cyffredin.
Manyleb Falf Glôb Boeler
| Rhannau | Deunyddiau cyffredin | Manylebau typical |
|---|---|---|
| Falf Corff | Dur carbon wcb, dur aloi wc9 | Diamedr enwol: dn 10- dn300 |
| Arwyneb selio | Troshaen aloi stellite (cocrw) | Pwysedd Enwol: Pn 16- PN420 |
| Coesyn valve | 38crmoala nitriding dur | Tymheredd cymwys: -40 gradd ~ +570 gradd |
| Dull Cysylltu | Flange (rf\/rtj), weldio casgen (bw) | Modd Gyrru: Llawlyfr\/Trydan |

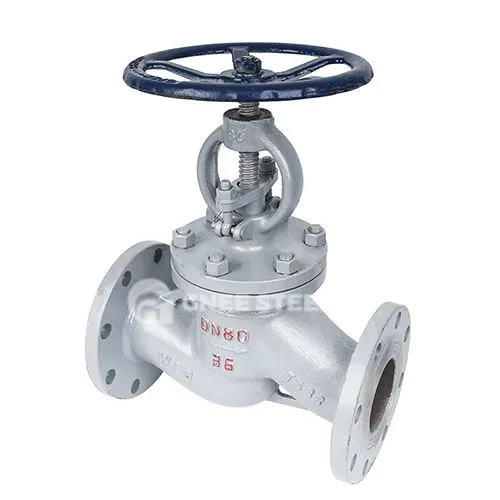

Falf glôb boeler
Manteision falfiau glôb boeler
Dylunio sêl double
Y megin + pacio strwythur sêl gyfansawdd, hyd yn oed os yw'r megin yn methu, gall y pacio ddal i atal y cyfrwng rhag gollwng, gan gyrraedd y safonau selio gradd pŵer niwclear.
Mae'r arwyneb selio wedi'i weldio â stellite, sy'n gallu gwrthsefyll tymheredd uchel (llai na neu'n hafal i 570 gradd) ac erydiad gronynnau, ac mae'r bywyd gwasanaeth yn cael ei ymestyn fwy na 3 gwaith.
Pressure a gwrthiant tymheredd
Mae'r deunydd wedi'i wneud o ddur aloi cryfder uchel (fel WC9) neu goesyn falf nitrided (38crmoala), gydag ymwrthedd pwysau PN420 a thymheredd o 570 gradd, a chynyddir y gwrthiant ymgripiad tymheredd uchel 2 gwaith.
Cynnal a chadw a oes hir
Mae'r strwythur yn syml ac yn fodiwlaidd (fel gorchudd falf wedi'i folltio), sy'n cefnogi dadosod a chynnal a chadw cyflym;
Mae'r gwrthiant llif yn fach, mae'r amser agor a chau yn fyr (dim ond coesyn y falf sydd angen ei godi'n fertigol), ac mae gwisgo'r arwyneb selio oherwydd gweithrediad aml yn cael ei leihau.
