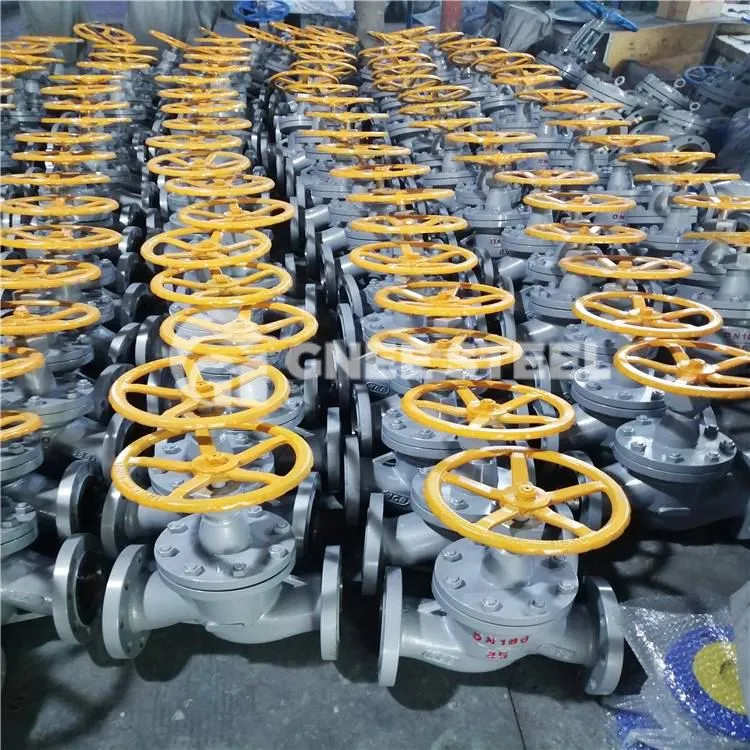

Mae falf glôb haearn hydwyth wedi'i wneud o haearn hydwyth ac mae'n addas ar gyfer cyfryngau megis dŵr, stêm, aer ac olew gyda PN Llai na neu'n hafal i 4.0MPa a thymheredd o -30~350 gradd. Mae ganddo ymwrthedd effaith uchel a gwrthsefyll gwisgo, yn ogystal â dargludedd thermol isel ac eiddo llif uchel. Felly, defnyddir falfiau haearn hydwyth yn aml mewn prosesau â phwysau a thymheredd uwch.
Manyleb Falf Globe Hydwyth
|
Ystod Maint |
Deunydd Corff |
|
1/2"-12" DN15-DN300 |
DI, GGG40% 2c GGG50% 2c ASTM A356 |
|
Graddfa Pwysau |
Deunydd Disg |
|
Dosbarth125-150 PN{0}}PN16 |
DI, GGG40, GGG50, ASTM A356, EFYDD+B62, BRASS B16, SS 2Cr13 |
|
Diwedd Cysylltiad |
Deunydd Sedd |
|
fflans (FF, RF) |
ASTM A536, EFYDD+B62, BRASS B16, SS 2Cr13 |
|
Arddull Strwythur |
Deunydd Coesyn |
|
Porthladd Llawn, OS&Y, Boned Bolted / Boned Selio Pwysau Lletem Solet |
Pres 16, SS 2Cr13 |
|
Opsiynau Actuator |
Safon Dylunio |
|
Olwyn law, Bevel Gear, Niwmatig, Trydan |
MSS SP85 |
|
Amrediad Tymheredd |
Safon Wyneb yn Wyneb |
|
-29 gradd -350 gradd |
ASME B16.10% 2c DIN 3202-F1 |
|
Safon Cysylltiad |
Safon Prawf |
|
Drilio fflans: DIN 2532, 2533 |
API 598% 2c ASME B16.1% 2c B16.42 |
Tabl Maint Falf Globe Haearn hydwyth
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 178 | 178 | 193 | 201 | 224 | 228 | 270 | 295 | 321 | 388 | 448 | 575 |
| Ø V | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 200 | 250 | 300 | 400 | 500 |
| Pwysau ( Kg ) | 3,2 | 3,9 | 4,6 | 6,5 | 9 | 11 | 15,8 | 20,5 | 35 | 49 | 76 | 130,5 |
Falf Globe Haearn Bwrw
Falf Globe Haearn Bwrw Cyflenwr-GNEE
