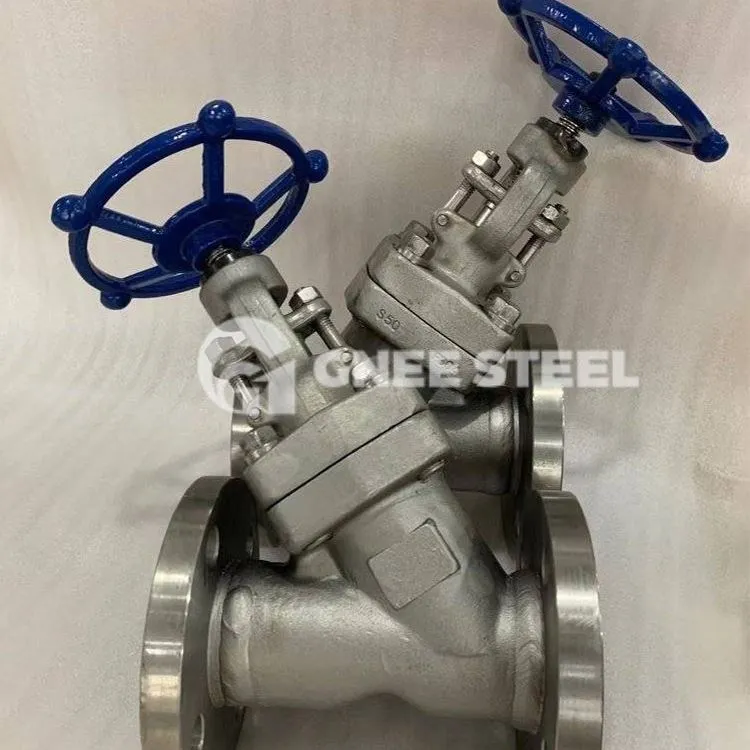

Y falf stopio math Y yw'r falf a ddefnyddir fwyaf. Y rheswm pam ei fod mor boblogaidd yw bod y ffrithiant rhwng yr arwynebau selio yn ystod y broses agor a chau yn fach, mae'n gymharol wydn, nid yw'r uchder agor yn fawr, mae'n hawdd ei weithgynhyrchu, ac mae'n hawdd ei gynnal. Mae nid yn unig yn addas ar gyfer Yn addas ar gyfer pwysedd canolig ac isel, ac yn addas ar gyfer pwysedd uchel. Ei egwyddor cau yw dibynnu ar bwysedd y gwialen falf i wneud yr wyneb selio disg falf a'r wyneb selio sedd falf yn ffitio'n agos i atal llif y cyfryngau. Mae'r falf stopio yn caniatáu i'r cyfrwng lifo i un cyfeiriad yn unig ac mae'n gyfeiriadol pan gaiff ei osod. Mae hyd strwythurol y falf stopio yn fwy na hyd y falf giât. Ar yr un pryd, mae'r ymwrthedd hylif yn fawr, ac nid yw'r dibynadwyedd selio yn gryf yn ystod gweithrediad hirdymor.
Gwirio Manylebau Falfiau
|
Ystod Maint |
Deunydd Corff |
|
1/2"-48" DN{0}}DN400 |
A105, A105+HF, LF2, F11+HF, F304 (L), F316 (L), F51 |
|
Graddfa Pwysau |
Deunydd Disg |
|
Dosbarth150-Dosbarth 4500 PN{0}}PN420 |
F6a, F304 (L), F316 (L), F5a, F6aHF |
|
Diwedd Cysylltiad |
Deunydd Sedd |
|
PCB, CNPT, fflans, BW |
A105+F6a, A105+STL6, 304, 316, Hastelloy, Monel, ac ati. |
|
Arddull Strwythur |
Deunydd Coesyn |
|
Porthladd Llawn, OS&Y, Boned Bolted / Boned Selio Pwysau Lletem Solet |
410, 304 (L), 316 (L), F51 |
|
Opsiynau Actuator |
Safon Dylunio |
|
Olwyn law, Bevel Gear, Niwmatig, Trydan |
BS5352, MMS SP -118 |
|
Amrediad Tymheredd |
Safon Wyneb yn Wyneb |
|
-29 gradd ~650 gradd |
ASME B16.10 , GB/T 12221, GB/T 15188.1 |
|
Safon Cysylltiad |
Safon Prawf |
|
Drilio fflans: ASME B16.5, JB/T 79 Weld Butt: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |
Falf Gwirio Math Y
