Disgrifiad Cynnyrch

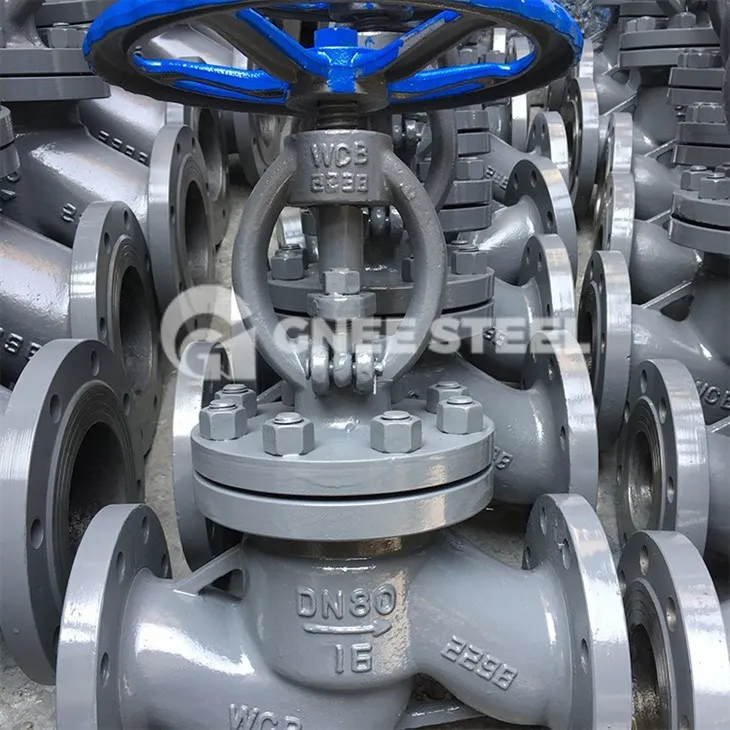

Mae falf glôb yn cyfeirio at falf lle mae'r aelod cau (disg falf) yn symud ar hyd llinell ganol sedd y falf.

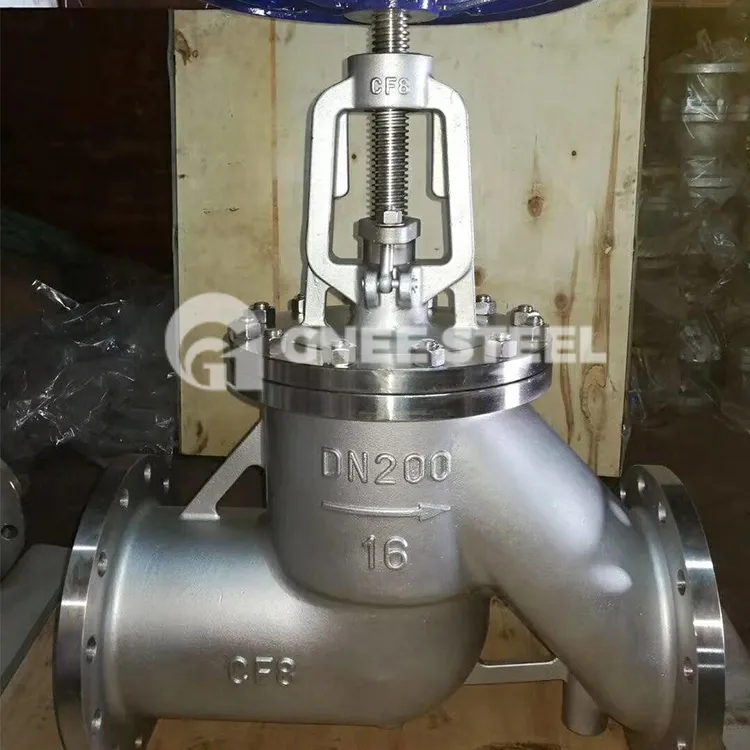

Mae falf stopio dur di-staen yn fath o falf stopio. Mae ganddo ofynion cymharol uchel ar ddeunydd y corff falf. Yn gyffredinol, mae yna nifer o opsiynau materol megis 301.304.316. Fe'i defnyddir yn eang mewn diwydiant cemegol, adeiladu llongau, meddygaeth, peiriannau bwyd a diwydiannau eraill. Rhennir falfiau stopio dur di-staen yn falfiau stopio dur di-staen â llaw, falfiau stopio dur di-staen niwmatig, a falfiau stopio dur di-staen trydan.
Falf Globe Dur Di-staen Prif Dyddiad
|
Graddfeydd Pwysau |
ANSI #150 i 2500 |
|
Cydymffurfiaeth safonau |
API 602, ASME B16.34, DIN3202 neu gyfwerth |
|
Defnyddiau |
A182 F304, A182 F316, A182 F304L, A182 F316L, A182 F51 |
|
Yn Diweddu Cysylltiadau |
Sgriwio, Wedi'u Weldio Diwedd a Flanged (FF, RF, RTJ) i safonau rhyngwladol |
Deunyddiau Prif Gydran o Falf Stop Dur Di-staen
|
Enw Rhan |
cyfres ZGICr18Ni9Tit |
ZG{0}}Cyfres Cr18Ni10 |
ZG1Cr18Ni12M02Ti gyfres |
ZG{0}}Cyfres Cr17Ni14M02 |
cyfres WCB |
|
Corff falf/boned |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
Giât |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
Coesyn |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
Llenwydd |
PTFE plethedig |
PTFE plethedig |
PTFE plethedig |
PTFE plethedig |
graffit |
|
Gasged |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
Graffit+304 |
|
Chwarren |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG{0}}Cyfres Cr17Ni14M02 |
WCB |
|
Cylch pwysau pacio |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
Bollt |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
Cnau |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
Nodweddion Globe Falf
(1) Mae'r strwythur yn symlach na strwythur falfiau giât, ac mae'n fwy cyfleus i gynhyrchu a chynnal.
(2) Nid yw'r wyneb selio yn hawdd ei wisgo a'i grafu, ac mae ganddo berfformiad selio da. Nid oes unrhyw lithro cymharol rhwng y ddisg falf ac arwyneb selio'r corff falf wrth agor a chau, felly nid yw'r gwisgo a'r crafiadau yn ddifrifol, mae'r perfformiad selio yn dda, ac mae bywyd y gwasanaeth yn hir.
(3) Wrth agor a chau, mae'r strôc disg falf yn fach, felly mae uchder y falf stopio yn llai nag uchder y falf giât, ond mae'r hyd strwythurol yn hirach na hyd y falf giât.
(4) Mae'r torque agor a chau yn fawr, mae'r agor a'r cau yn llafurus, ac mae'r amser agor a chau yn hir.
(5) Mae'r ymwrthedd hylif yn fawr. Oherwydd bod y sianel ganolig yn y corff falf yn droellog, mae'r gwrthiant hylif yn fawr ac mae'r defnydd pŵer yn fawr.
(6) Cyfeiriad llif canolig: Pan fo'r pwysedd nominal PN Llai na neu'n hafal i 16MPa, defnyddir llif i lawr yr afon yn gyffredinol, ac mae'r cyfrwng yn llifo i fyny o waelod y ddisg falf; pan fo'r pwysedd enwol PN Yn fwy na neu'n hafal i 20MPa, defnyddir llif gwrthlif yn gyffredinol, ac mae'r cyfrwng yn llifo i lawr o ben y ddisg falf. Er mwyn cynyddu'r perfformiad selio. Pan gaiff ei ddefnyddio, dim ond i un cyfeiriad y gall cyfrwng y falf stopio lifo ac ni all newid cyfeiriad y llif.
(7) Mae'r disg falf yn aml yn cael ei erydu pan fydd yn gwbl agored.
