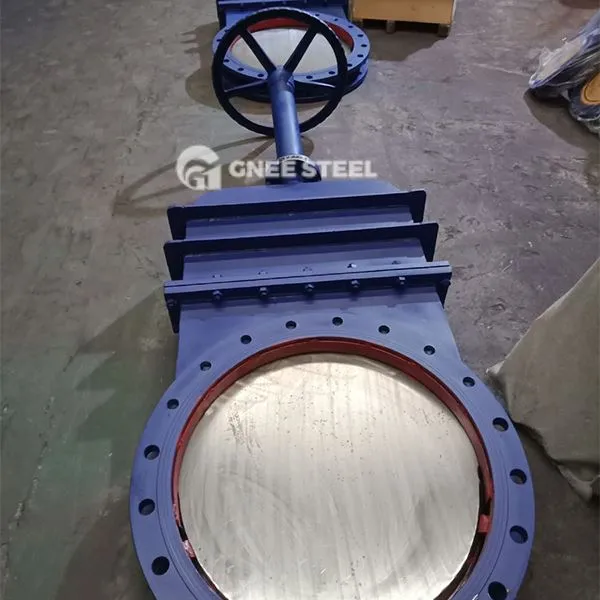

Falfiau Giât Llawlyfr

Mae Falf Giât (Falf giât (Falf, yn falf sy'n rheoli llif yr hylif trwy weithredu â llaw. Mae ei rannau agor a chau yn gatiau. Mae cyfeiriad symud y giât yn berpendicwlar i gyfeiriad yr hylif. Dim ond agoriad llawn neu gau'r cyfrwng yn llawn y gall ac ni ellir ei ddefnyddio ar gyfer rheoleiddio llif neu daflu.

Strwythur a Chydrannau Craidd
‌Main Cydrannau‌:
‌Valve Body‌: Y prif strwythur sy'n darparu ar gyfer y sianel hylif. Rhaid addasu'r deunydd i'r nodweddion canolig.
‌Gate: Mae wedi'i rannu'n giât anhyblyg (castio annatod) a giât elastig (ychydig yn anffurfiadwy). Mae rhai modelau yn mabwysiadu dyluniad cyfochrog giât ddwbl i wella selio.
‌Sealing arwyneb‌:
Sêl ‌metal: megis wyneb carbid (stellite 6), sy'n gwrthsefyll tymheredd uchel ac erydiad gronynnau.
Sêl ‌non-metel: megis polytetrafluoroethylen (PTFE), sy'n addas ar gyfer hylifau glân.
Dyfais ‌Drive‌: olwyn law, coesyn falf a chnau coesyn falf, sy'n gyrru'r giât i godi a chwympo trwy gylchdroi'r olwyn law.

Egwyddor Weithio
Proses ‌Opening a chau‌:
‌Open‌: Trowch yr olwyn law yn glocwedd, mae'r coesyn falf yn gyrru'r giât i godi'n fertigol, yn llwyr allan o'r sianel llif, ac yn ffurfio sianel ddirwystr‌.
‌Close‌: Trowch yr olwyn law yn wrthglocwedd, mae'r giât yn cael ei phwyso i lawr i ffitio'n dynn â sedd y falf i gyflawni toriad selio‌.
Mecanwaith selio‌:
‌Wedge SEAL‌: Mae'r giât yn ffurfio ongl lletem (50 gradd fel arfer) gyda sedd y falf, ac mae'r pwysau canolig yn cynorthwyo i wella'r effaith selio‌.
‌ Iawndal Iselastig‌: Gellir dadffurfio'r giât elastig ychydig i wneud iawn am brosesu gwallau neu wisgo a chynnal dibynadwyedd selio‌.

1. Dylunio a Gweithgynhyrchu: ANSI B16.34, API 600, API6D
2. Strwythur y Corff: OS & Y, bonet wedi'i folltio, dyluniad lletem solet neu hyblyg
3. Maint Ystod: 2 ″ i 36 ″
4. Graddfeydd Pwysau: Dosbarth ANSI 150 pwys, 300 pwys, 600 pwys, 900 pwys, 1500 pwys
5. Cysylltiadau diwedd: flanged, weldio casgen
6. Deunyddiau ar gael yn: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A neu gyfwerth
7. Mae gwahanol ddeunyddiau trim ar gael i weddu i wahanol amodau gwasanaeth
8. Actuator: Llawlyfr, actuator trydan
9. Nace MR 0175 ar gais



Falfiau Giât Llawlyfr



Ceisiadau:

Diwydiant Petrocemegol: Rheoli torbwynt ar olew crai a phiblinellau stêm.
Triniaeth Garthffosiaeth: Piblinellau slyri sy'n cynnwys amhureddau fel ffibr a mwydion, gan ddefnyddio gatiau siâp llafn i dorri amhureddau.
System bŵer: Carthffosiaeth boeler, yn agor ac yn cau system dŵr oeri.
