Mae gan y falf giât cyllell reoleiddio fanteision strwythur syml a chryno, dyluniad rhesymol, arbed deunydd ysgafn, selio dibynadwy, gweithrediad ysgafn a hyblyg, maint bach, sianel esmwyth, ymwrthedd llif bach, pwysau ysgafn, gosodiad hawdd a dadosod hawdd, ac ati. Mae'n datrys problem falfiau giât cyffredin yn llwyr, mae falfiau giât fflat, falfiau glôb, falfiau rheoleiddio, falfiau glöyn byw, falfiau pêl a falfiau eraill yn aml yn cael problemau anodd megis pwysau trwm, ymwrthedd llif mawr, ardal fawr, ac anhawster gosod. Gallant ddisodli falfiau torbwynt cyffredinol a falfiau rheoleiddio, a gellir eu defnyddio ar bwysau gweithio o 1.0MPa-2.5 MPa, tymheredd gweithredu -29-650 amodau gwaith gradd.

Meintiau DN 50 - DN 1800
Dimensiwn wyneb yn wyneb yn ôl llinell EN 558-1 20/16 (DIN 3202 K1/K3)
Corff GG25, EN GJL-250/GGG40, EN GJS-400-15, dur gwrthstaen 1.4408
Gorchuddio EKB, y tu mewn a'r tu allan
Lliw RAL 5010
Plât dur di-staen 1.4301, 1.4571, 1.4462 ac ati.
Selio NBR (EPDM, FPM, PTFE, ffibr ceramig ac ati)
Tystysgrifau Marcio CE, cymeradwyaeth FDA, ATEX (parth 0/20), SIL

Diamedr enwol a dimensiynau cysylltiad:

Enwol pwysau (MPa)	Diamedr enwol DN	hyd	Diamedr allanol fflans	Diamedr cylch canol twll bollt	Diamedr allwthiad cysylltiad	H	N-M	Enwol pwysau (MPa)	Diamedr enwol DN	hyd	Diamedr allanol fflans	Diamedr cylch canol twll bollt	Diamedr allwthiad cysylltiad	H	N-M
0.6	50	50	140	110	90	650	4-M12	1.0	350	90	500	460	428	1300	16-M20
	65	50	160	130	110	680	4-M12		400	100	565	515	482	1500	16-M22
	80	50	185	150	125	700	4-M16		450	120	615	565	532	1700	20-M22
	100	50	205	170	145	750	4-M16		500	130	670	620	585	1800	20-M22
	125	50	235	200	175	780	8-M16		600	130	780	725	685	2100	20-M27
	150	70	260	225	200	860	8-M16		700	160	895	840	800	2300	24-M27
	200	70	315	280	255	920	8-M16		800	160	1010	950	905	2600	24-M30
	250	70	370	335	310	1010	12-M16		900	160	1110	1050	1005	3000	28-M30
	300	80	435	395	362	1200	12-M20		1000	160	1220	1160	1115	3200	28-M30
	350	90	485	445	412	1300	12-M20		1200	200	1450	1380	1325	3500	32-M36
	400	100	535	495	462	1500	16-M20	1.6	50	50	160	125	100	650	4-M16
	450	120	590	550	518	1700	16-M20		65	50	180	145	120	680	4-M16
	500	130	640	600	568	1800	16-M20		80	50	195	160	135	700	8-M16
	600	130	755	705	670	2100	20-M22		100	50	215	180	155	750	8-M16
	600	130	755	705	670	2100	20-M22		125	50	245	210	185	780	8-M16
	700	160	860	810	775	2300	24-M22		150	70	280	240	210	860	8-M20
	800	160	975	920	880	2600	24-M27		200	70	3 35	295	265	920	12-M20
	900	160	1075	1020	980	3000	24-M27		250	70	405	355	320	1010	12-M22
	1000	160	1175	1120	1080	3200	28-M27		300	80	460	410	375	1200	12-M22
	1200	200	1400	1340	1295	3500	32-M30		350	90	520	470	435	1300	16-M22
1.0	50	50	160	125	100	650	4-M16		400	100	580	525	485	1500	16-M27
	65	50	180	145	120	680	4-M16		450	120	640	585	545	1700	20-M27
	80	50	195	160	135	700	4-M16		500	130	705	650	608	1800	20-M30
	100	50	215	180	155	750	8-M16		600	130	840	770	718	2100	20-M36
	125	50	245	210	185	780	8-M16		700	160	910	840	788	2300	24-M36
	150	70	280	240	210	860	8-M20		800	160	1020	950	898	2600	24-M36
	200	70	335	295	265	920	8-M20		900	160	1120	1050	998	3000	28-M36
	250	70	390	350	320	1010	12-M20		1000	160	1255	1170	1110	3200	28-M42
	300	80	440	400	368	1200	12-M20		1200	200	1485	1390	1325	3500	32-M48

Falf Gate Math Cyllell

stainless steel gate valve cast steel gate valve

Tagiau poblogaidd: falf giât cyllell addasadwy, gweithgynhyrchwyr falf giât cyllell gymwysadwy Tsieina, cyflenwyr, ffatri

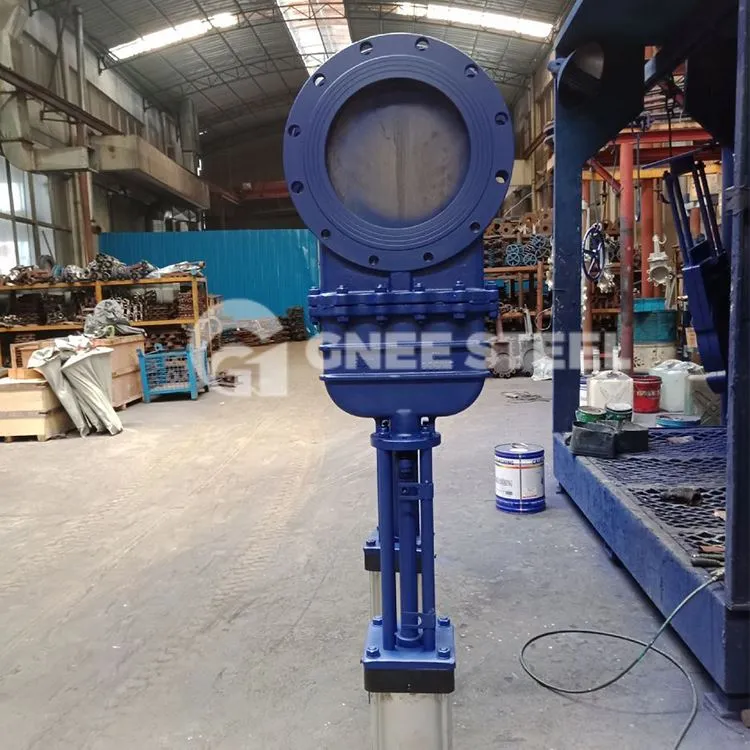

Falf giât cyllell gymwysadwy
