Trwy falf giât cwndid

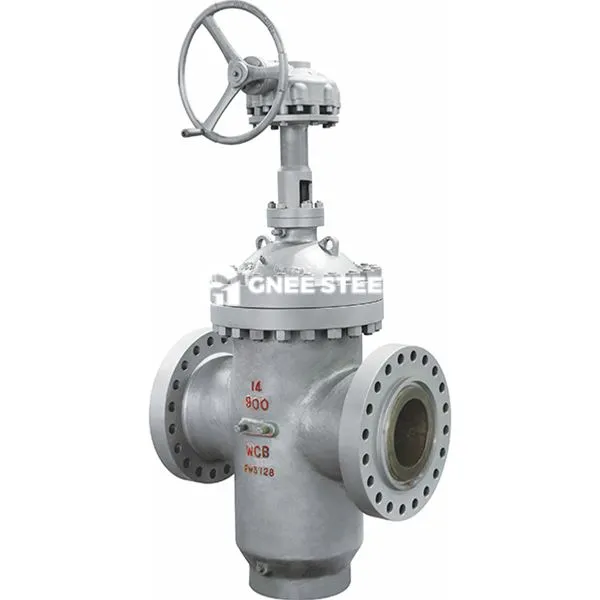

Trwy falf giât cwndid mae falf giât gyda dyluniad sianel llif pasio llawn. Pan agorir y giât, mae wedi'i gwahanu'n llwyr o'r sianel hylif, gan ffurfio sianel llif syth ddirwystr. Mae'r cwymp pwysau yn fach iawn (dibwys) pan fydd yr hylif yn mynd trwyddo. Mae'r math hwn o falf wedi'i gynllunio ar gyfer blocio hylif agored/cau llawn ac nid yw'n addas ar gyfer rheoleiddio llif.

Dyluniad Sianel Llif

Strwythur turio llawn: Mae ceudod mewnol y corff falf yn gyson â diamedr mewnol y biblinell. Ar ôl i'r giât gael ei chodi i ben ceudod y falf, gall yr hylif basio drwodd heb rwystr, gan leihau cynnwrf a cholli egni.
Selio ‌bidirectional: Pan fydd y giât yn cysylltu ag arwyneb selio sedd y falf, cyflawnir toriad dwyochrog trwy bwysau canolig neu rag -lwytho mecanyddol, sy'n addas ar gyfer systemau piblinellau sydd â llif ymlaen neu wrthdroi.
‌
Cydrannau allweddol

Cysylltiad Bonet: Mae'r bonet a'r corff falf wedi'u cysylltu gan flanges bollt (fel flanges safonol ANSI), sy'n gyfleus ar gyfer dadosod a chynnal gasgedi selio neu gydrannau mewnol.
‌
Math o Giât:
Giât sengl siâp ‌wedge: Gorfodir sedd y falf i gael ei phwyso gan ongl y lletem, sy'n addas ar gyfer cyfryngau glân gwasgedd canolig ac isel.
Giât Ddwbl Perallel: Mae'r gwall arwyneb selio yn cael ei ddigolledu gan ffynhonnau neu letemau mecanyddol, ac mae'n gallu gwrthsefyll cyfryngau gwasgedd uchel a chyfryngau sy'n cynnwys gronynnau.
‌
Manteision perfformiad
Gwrthiant Llif ‌low: Mae'r cyfernod gwrthiant llif yn y cyflwr cwbl agored yn unig {{{0}}. 1 ~ 0.2, sy'n addas ar gyfer piblinellau pellter hir neu senarios cyfradd llif uchel.
‌High Seling‌: Mae'r arwyneb selio wedi'i weldio ag aloi caled (fel stellite), gyda chaledwch ‌hrc50 ~ 60‌, yn gwrthsefyll erydiad a chyrydiad‌.

• Meintiau ar gael (enwol): 2 "/DN50 i 24 ''/DN600

• Pwysau gweithio: 300 psi (21 bar) • Math o sedd: Lletem Gwydn

• Gorffen: ymasiad wedi'i bondio epocsi wedi'i orchuddio yn fewnol ac yn allanol

• Cysylltiadau: diamedr fflans a thrwch yn ôl ANSI B16.1 dosbarth 125, en 1092-2 pn10 neu en 1092-2 pn16

• Manylebau: Mae dyluniad a dimensiynau'n cydymffurfio ag Awwa C515.

• Nodweddion: coesyn dur gwrthstaen ymlaen llaw ar gyfer atodi switsh goruchwylio yn hawdd



Trwy falf giât cwndid



Ngheisiadau

Diwydiant petrocemegol: piblinellau mewnfa ac allfa adweithyddion mewn unedau mireinio olew, sy'n addas ar gyfer cyfryngau olew a nwy sy'n cynnwys sylffwr (mae angen deunyddiau ardystiedig NACE MR0175).
Cyflenwad a draeniad dŵr trefol: Pibellau cefnffyrdd cyflenwi dŵr trefol a gweithfeydd trin carthffosiaeth, gan ddefnyddio dyluniad turio llawn i leihau colli pen.
System bŵer: Rhwydwaith pibellau stêm a phiblinell dŵr porthiant boeler, sy'n gwrthsefyll amodau tymheredd uchel (llai na neu'n hafal i 425 gradd) a gwasgedd uchel (PN6.4 MPa).

Rhagofalon Dewis a Gweithredu

Addasu Cyflwr Gweithio: Ar gyfer cyfrwng sy'n cynnwys gronynnau, mae'n well gan y giât ddwbl gyfochrog + strwythur morloi caled osgoi jamio.
Ar gyfer golygfeydd tymheredd uchel, dylid dewis dur cast (WCB) neu gorff falf dur ffug (A105), a'i baru â deunydd bollt tymheredd uchel (fel dur aloi B7).
Manyleb Operation: Gwaherddir gweithredu mewn cyflwr hanner agored am amser hir i atal hylif cyflym rhag erydu'r wyneb selio.
Rhaid rheoli'r torque gweithredu â llaw o fewn ‌ llai na neu'n hafal i 200 n · m‌. Argymhellir blwch gêr neu actuator trydan ar gyfer senarios trorym uchel.
