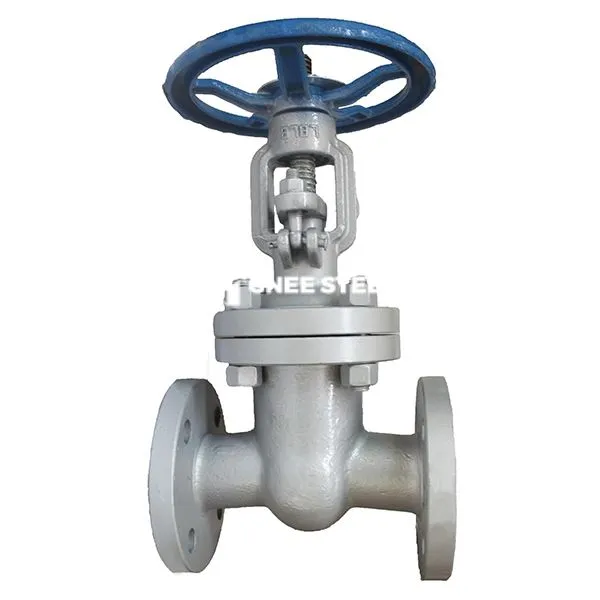

Falf giât bolled wedi'i bolltioDisgrifiadau
Bonnet Connection Method
Atgyweirio bollt: Mae'r bonet a'r corff falf wedi'u cysylltu gan flange Bollts (fel safon ANSI B16.5), sy'n addas ar gyfer PN1.6 ~ 6.4 MPA Lefel bwysau, sy'n gyfleus ar gyfer cynnal a chadw dadosod a disodli gasgedi selio.
Ffurflen Selio: Defnyddir gasgedi clwyf troellog graffit hyblyg neu gasgedi danheddog metel rhwng y bonet a'r corff falf i sicrhau'r dibynadwyedd selio o dan amodau pwysedd uchel.
Dyluniad giât a sêl
Strwythur giât ddwbl Perallel: Mae'r giât yn cael ei gorfodi i gael ei wasgu gan ffynhonnau neu letemau mecanyddol i wneud iawn am wallau prosesu, mae'r ffit arwyneb selio yn fwy na neu'n hafal i 98%, ac mae'r gyfradd gollwng yn llai na 0. 01%.
Sealing ReporceMent arwyneb: Mae'r giât a sedd y falf wedi'u weldio ag aloi stellite neu wedi'u chwistrellu â charbid twngsten, gyda chaledwch hrc50 ~ 60, sy'n gwrthsefyll erydiad gronynnau ac ocsidiad tymheredd uchel.
Paramedrau a Deunyddiau Craidd
Ystod Pwysedd a Thymheredd
Lefel Pressure : Mae modelau confensiynol yn addas ar gyfer pn1.6 ~ 6.4 mpa (dosbarth 150 ~ 400), a gall fersiynau pwysedd uchel gyrraedd pn10 mpa (dosbarth 600) . Addasrwydd tymheredd : Mae deunydd haearn bwrw yn addas ar gyfer -29 gradd ~ 200 gradd , dur bwrw (WCB) neu ddur ffug (A105) yn cael ei ymestyn i 425 gradd , ac aloion tymheredd uchel (fel 310S) yn cefnogi 600s amodau .
Dewis Deunydd
Corff a gorchudd falf : haearn bwrw (HT250), dur bwrw (WCB), dur gwrthstaen (CF8M) neu aloi arbennig (inconel), sy'n addas ar gyfer cyfryngau cyrydol . Deunydd bolt : Mae amodau tymheredd uchel yn defnyddio bolltau dur aloi b7 neu bolltau dur gwrthstaen a193 B8, a rhaid i'r preload gydymffurfio â'r manyleb ASME PCC -1 .
Manyleb Falf Giât Bonet wedi'i Bollt
|
heitemau |
falf |
|
Nghais |
Gorsaf bŵer, morol, cemegol, adeiladu, cludo |
|
Maint porthladd |
Dn 15- dn200 |
|
Warant |
2 flynedd |
|
Man tarddiad |
Sail |
|
Henan |
|
|
Rhif model |
GVC001 |
|
Bwerau |
Llawlyfr, trydan, niwmatig, hydrolig |
|
Tymheredd y cyfryngau |
Tymheredd uchel, tymheredd isel, tymheredd canolig, tymheredd arferol |
|
Strwythuro |
Giât |
|
Media |
Olew, dŵr, nwy, lox, asid |
|
Cefnogaeth wedi'i haddasu |
OEM, ODM, OBM |
Falf giât bolled bollt gnee
Ngheisiadau
Diwydiant petrocemegol: piblinellau mewnfa ac allfa adweithyddion purfa, sy'n addas ar gyfer cyfryngau olew a nwy sy'n cynnwys sylffwr (mae angen deunyddiau ardystiedig NACE MR0175).
Bwrdeistrefol a phwer: Rhwydwaith pibellau stêm, system trin dŵr a phibellau claddedig, mae'n hawdd cynnal strwythur cysylltiad fflans.
Pwyntiau dewis
Ffurflen Selio:
Mae'n well gan gyfryngau sy'n cynnwys gronynnau (megis slyri glo) ddefnyddio arwyneb selio gorfodol giât dwbl + arwyneb selio carbid er mwyn osgoi blocio.
Mae golygfeydd tymheredd uchel a gwasgedd uchel yn argymell morloi caled metel llawn + giât elastig i wneud iawn am ddadffurfiad thermol.
Modd gyrru:
Argymhellir trosglwyddo blwch gêr neu actuator niwmatig ar gyfer gosod claddedig neu uchder uchel i leihau torque gweithredu (torque â llaw yn llai na neu'n hafal i 200 n · m).
Manylebau Gosod a Chynnal a Chadw
Gofynion Gosod
Cyn-dynhau Bolt: Defnyddiwch y dull cymesuredd croes i dynhau'r bolltau mewn camau, a rhaid rheoli'r gwyriad grym cyn-dynhau o fewn ± 10% i atal gorchudd y falf rhag dadffurfio.
Rheoli cyfeiriad llif: Rhaid i gyfeiriad y saeth ar y corff falf fod yn gyson â chyfeiriad llif y cyfrwng. Gwaherddir gosod gwrthdroi (ac eithrio strwythurau hunan-selio).
Strategaeth Cynnal a Chadw
Gwiriwch y preload bollt a chyflwr y gasged selio bob 12 mis. Dylai'r cyfnod gael ei fyrhau i 6 mis o dan amodau tymheredd uchel.
Pan fydd dyfnder gwisgo'r arwyneb selio sy'n fwy na neu'n hafal i 0. 3mm neu grafiadau yn ymddangos, mae angen malu ac atgyweirio neu ailosod y giât.
