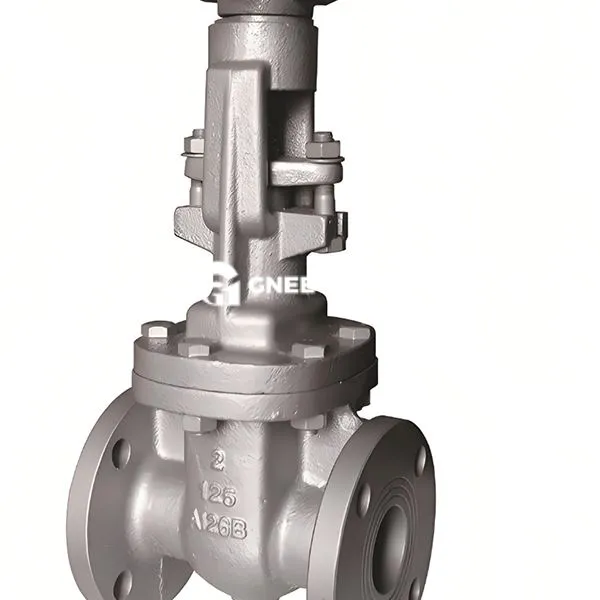

Falfiau giât sleid gyfochrogDisgrifiadau
Design Design
Strwythur giât ddwbl paralel: Mae'r giât yn mabwysiadu dyluniad llithro cyfochrog giât ddwbl, ac yn sylweddoli toriad dwyochrog trwy selio gorfodol mecanyddol neu hunan-selio pwysau canolig. Mae'r arwyneb selio yn gyfochrog â'r cyfeiriad hylif, gan leihau erydiad uniongyrchol yr arwyneb selio gan y cyfrwng.
Selio eich hun a selio gorfodol: Wrth gau, mae'r giât yn cael ei wasgu gan rym allanol (selio gorfodol) neu defnyddir y pwysau canolig i wthio'r giât i ffitio sedd y falf (hunan-selio), sy'n addas ar gyfer gwahanol amodau gwaith.
Material a phroses
Deunydd corffvalve: dur bwrw yn bennaf (fel WCB, LCB) neu ddur ffug, gyda gradd gwrthiant pwysau yn gorchuddio pn1.6 ~ 6.4 mpa (tymheredd cyfatebol -29 ~ 600 gradd) .
Atgyfnerthu arwyneb selio: Mae'r arwyneb selio giât a sedd falf yn cael eu weldio ag aloi stellite wedi'i seilio ar cobalt neu wedi'u chwistrellu â charbid wedi'i smentio, gyda chaledwch o hrc50 ~ 60, ac mae'r ymwrthedd gwisgo ac ocsidiad tymheredd uchel yn gwella perfformiad sylweddol yn sylweddol.
Manteision perfformiad
Sealing dibynadwyedd
Dyluniad iawndal giât double : Mae'r bwlch rhwng y gatiau dwbl yn cael ei addasu'n awtomatig gan ffynhonnau neu letemau i wneud iawn am brosesu gwallau ac anffurfiad thermol. Mae'r ffit arwyneb selio yn yn fwy na neu'n hafal i 98% ac mae'r gyfradd gollwng yn llai na 0. 0 1%. Dyluniad Gwrthiant Llif Isel : Sianel Llif Turio Llawn, Cyfernod Gwrthiant Llif llai na neu'n hafal i 0.08, sy'n addas ar gyfer cyfrwng llif uchel (megis stêm, cynhyrchion olew) .
Cyfleustra Gweithredol
Strwythur edau allanol coesyn rising : Gellir codi a gostwng coesyn y falf yn weledol (dyluniad coesyn yn codi), sy'n gyfleus ar gyfer barnu agoriad y falf, a defnyddir y dwyn rholio i leihau'r torque agor a chau (torque gweithredu â llaw llai na neu'n hafal i 200 n · m). Modd Aml-yrru : Yn cefnogi llaw, gyriant gêr, gyriant trydan neu niwmatig, ac mae'n addas ar gyfer amgylcheddau gosod arbennig fel ffynhonnau falf tanddaearol .
Manyleb falfiau giât sleid cyfochrog
|
Dylunio a Gweithgynhyrchu
|
API6D JB/T5298
|
|
Dimensiwn wyneb yn wyneb
|
ASME B16.10 JB/T5298
|
|
Cysylltiad yn dod i ben
|
ASME B16.5 ASME B16.47 JB/79
|
|
Arolygu a Phrawf
|
ISO5208 API598 BS6755 JB/T5298
|
|
Dosbarth pwysau
|
15 0 lb 300 pwys 1.6mpa 2.5mpa 4.0mpa 6.4mpa
|
|
Prif Ddeunydd
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Ngwasanaeth
|
Nwyddau dŵr / olew / stêm / nwy / asid ac ati.
|
Falfiau giât sleid gyfochrog
Ngheisiadau
Diwydiant petrocemegol: toriad canolig o biblinellau tymheredd uchel a phwysau uchel (llai na neu'n hafal i 600 gradd, PN6.4 MPa), megis cilfach ac allfa adweithydd yr uned burfa. Power a gweinyddiaeth ddinesig: rhwydwaith piblinellau stêm, system trin dŵr a phiblinell gladdedig (mae angen gorchudd gwrth-cyrydiad), y gellir ei agor a'i gau yn hyblyg ar ôl ei ddefnyddio yn y tymor hir.
Awgrymiadau Dewis
Ffurflen Selio: Mae strwythur selio gorfodol giât giât yn cael ei ffafrio ar gyfer cyfrwng sy'n cynnwys gronynnau (fel slyri glo, carthffosiaeth) er mwyn osgoi jamio gronynnau.
Ar gyfer amodau gwaith tymheredd uchel (sy'n fwy na neu'n hafal i 400 gradd), argymhellir dewis hard aloi selio arwyneb + giât elastig i wneud iawn am ehangu thermol.
Connection Method: flange Connection (safon GB/T9113)
