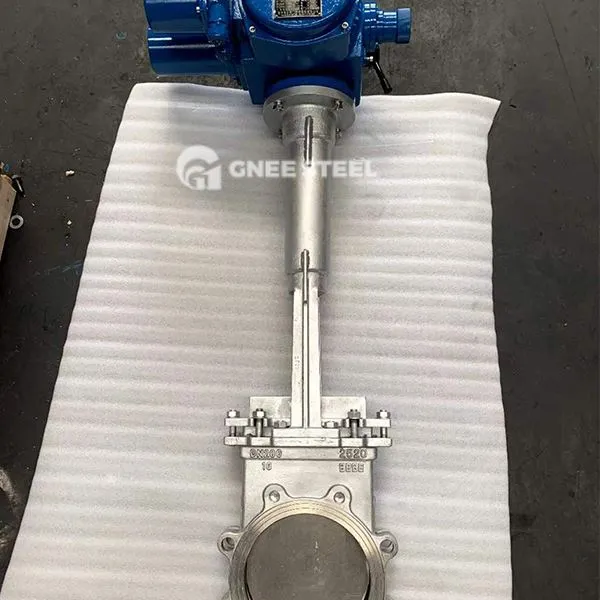

Disgrifiad Falf Porth Cyllell Tymheredd Uchel
Mae Falf Giât Cyllell Tymheredd Uchel yn falf giât math cyllell sydd wedi'i chynllunio ar gyfer amodau gwaith tymheredd uchel. Mae ei giât wedi'i gwneud o aloi gwrthsefyll tymheredd uchel neu ddeunydd cotio cerameg. Mae sedd y falf a'r strwythur selio wedi'u haddasu i amgylchedd tymheredd uchel a gallant wrthsefyll tymereddau eithafol o lai na neu'n hafal i 1100 gradd. Mae'n addas ar gyfer rhyddhau lludw boeler, cludo powdr tymheredd uchel, triniaeth slag metelegol a senarios eraill.
Strwythur a deunydd
Corff a gorchudd falf valve
Deunydd: 2520 dur gwrthstaen (06cr25ni20), dur gwrthstaen 310S neu ddur carbon wedi'i chwistrellu â serameg gwrthsefyll tymheredd uchel i wella ymwrthedd cyrydiad ac ymwrthedd dadffurfiad thermol;
Strwythur: Dyluniad hollt neu annatod, sianel llif syth i leihau cadw canolig a straen thermol.
Plât gate
Dyluniad siâp cyllell neu siâp lletem, wyneb arwyneb ag aloi caled (fel carbid twngsten) neu chwistrellu haen serameg i wella ymwrthedd gwisgo ac ymwrthedd tymheredd uchel;
Mae rhai modelau'n defnyddio strwythur giât elastig i wneud iawn am wyriad ehangu thermol o dan dymheredd uchel trwy ddadffurfiad bach.
System sealing
Sêl galed tymheredd uchel: metel i sêl fetel (fel dur gwrthstaen + carbid), gollyngiadau llai na neu'n hafal i 26 × dn mm³/s;
Sêl Gyfansawdd: Mae rhai modelau'n cyfuno sêl fetel â strwythur iawndal elastig i addasu i amrywiadau tymheredd uchel.
Drive Device
Llawlyfr Cymorth, Gyriant Trydan neu Niwmatig, Dyluniad Gwrthsefyll Tymheredd Uchel Actuator (megis tarian gwres, iraid sy'n gwrthsefyll tymheredd uchel) .
Manyleb Falf Giât Cyllell Tymheredd Uchel
|
Deunyddiau Cyflawni
|
Dur gwrthstaen, haearn bwrw
|
|
Deunydd Corff
|
Dur Di -staen (SS316, SS304)
|
|
Maint dewisol
|
1/2 "~ 8", DN15 ~ DN200
|
|
Deunydd selio
|
NBR, EPDM, PTFE, SEAL METAL
|
|
Cyfryngau cymwys
|
Nwy, hylif, dŵr, rheoli olew
|
|
Tymheredd perthnasol
|
Gradd -30-425
|
|
Swyddogaeth actuator dewisol
|
Math o newid, math rheoleiddio, math deallus
|
|
Cydleoli dewisol
|
Falf drydan, cylch selio, switsh terfyn, actuator
|
|
Pwysau gweithredu
|
1.6 ~ 6.4 m pa
|
|
Hoesau
|
1,500, 000 (1 miliwn) o weithiau
|
|
Ategolion dewisol
|
Falf solenoid Namur, switsh terfyn, FRL, dangosydd safle, dyfais â llaw
|
|
Nghais
|
Bwyd a diod, dŵr a dŵr gwastraff, dŵr ultra pur, dihalwyno, cemegol, tecstilau, fferyllol, mwydion a phapur, mwyngloddio,
Diwydiannau boeler a phwer |
Falf giât cyllell tymheredd uchel
Nodweddion
Resistant i dymheredd uchel eithafol:
Yr ystod tymheredd gweithredu yw -29 gradd ~ 1100 gradd, sy'n addas ar gyfer cyfryngau fel lludw boeler a phowdrau tymheredd uchel;
Nid oes angen dyfais oeri allanol, gan leihau cymhlethdod y system.
Strong gwisgo gwrthiant:
Mae'r giât a'r sedd falf wedi'u gorchuddio â charbid neu serameg, sy'n gallu trin cyfryngau gronynnau caled fel slag a phowdr glo.
Selio Rellog:
Mae sefydlogrwydd morloi caled metel yn cael ei gynnal ar dymheredd uchel er mwyn osgoi methiant deunyddiau selio meddal oherwydd tymereddau uchel;
Gall y dyluniad hunan-droelli giât grafu gludyddion ar yr wyneb selio i atal jamio.
Cynnal a chadw eas:
Mae'r strwythur modiwlaidd yn cefnogi disodli gatiau neu gydrannau selio yn gyflym i leihau amser segur.
Ngheisiadau
Power Industry:
Toriad canolig tymheredd uchel a rheoleiddio llif systemau tynnu lludw boeler a phiblinellau tynnu lludw'r orsaf bŵer.
Metallurgy and Mining:
Cludo slag ffwrnais chwyth, powdrau metel tymheredd uchel, a thriniaeth nwy ffliw peiriant sintro.
Diogelu'r amgylchedd a'r amgylchedd:
Triniaeth nwy gwastraff tymheredd uchel, rheolaeth deunydd powdr mewn adweithyddion cemegol.
Diwydiant Deunyddiau Adeiladu:
Mae nwy gwacáu odyn sment a phiblinellau powdr deunydd crai tymheredd uchel yn cael eu torri i ffwrdd.
