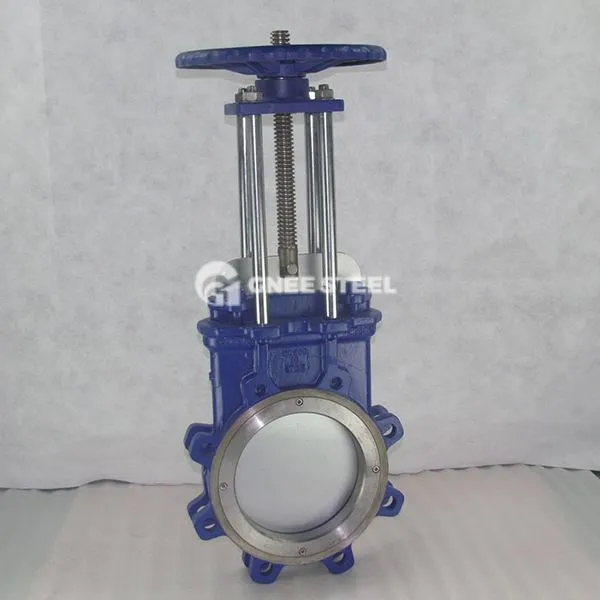

Disgrifiad Falf Porth Cyllell Lugged
Mae falf giât cyllell lug (a elwir hefyd yn falf giât cyllell lug neu falf slurry) yn falf a ddefnyddir yn arbennig i reoli hylifau amhur, gludiog neu gyrydol. Mae ei ddyluniad yn cyfuno swyddogaeth torri'r giât â manteision gosod strwythur y lug ac fe'i defnyddir yn helaeth mewn cemegol, pŵer trydan, diogelu'r amgylchedd a meysydd eraill.
Nodweddion strwythurol craidd
Dyluniad LUG:
Mae gan y corff falf lugiau ar y ddwy ochr, sydd wedi'u cysylltu'n uniongyrchol â'r flange biblinell gan folltau. Mae'n hawdd ei osod ac yn osgoi'r corff falf yn cael ei wasgu a'i ddadffurfio gan y bolltau, a thrwy hynny wella'r dibynadwyedd selio.
O'i gymharu â falfiau fflans traddodiadol, mae gosod lug yn byrhau hyd y bollt ac yn lleihau'r risg o ollyngiadau a achosir gan ymgripiad bollt.
Strwythur gate a selio:
Dyluniwyd y giât gyda llafn siâp U, a all dorri amhureddau fel ffibrau a gronynnau i atal jamio; Mae'r wyneb wedi'i sgleinio i wella'r perfformiad selio.
Rhennir y sêl yn sêl feddal (PTFE, rwber) a sêl galed (metel/cerameg). Mae'r sêl feddal yn cyflawni gollyngiadau sero, ac mae'r sêl galed yn gallu gwrthsefyll tymheredd uchel (llai na neu'n hafal i 300 gradd) ac yn gwisgo.
Addasrwydd materol:
Mae'r corff falf fel arfer wedi'i wneud o ddur gwrthstaen (304/316L), dur carbon neu aloi arbennig (fel F55, 2205), sy'n addas ar gyfer cyfryngau cyrydol;
Gellir gwneud y giât o ddeunyddiau sy'n gwrthsefyll gwisgo (fel 2CR13, cerameg) i ymestyn ei oes gwasanaeth.
Egwyddor Weithio
Mae'r giât yn cael ei chodi'n fertigol trwy yriant llaw, trydan neu niwmatig coesyn y falf:
Open State: Mae'r giât yn cael ei chodi'n llawn ac mae'r hylif yn mynd trwy ddi -rwystr;
Cyflwr Caeedig: Mae'r llafn ar waelod y giât yn pwyso sedd y falf, yn torri'r cyfrwng oddi ar y cyfrwng ac yn crafu amhureddau ar yr arwyneb selio i gyflawni selio dwy ffordd.
Manyleb falf giât cyllell lugged
|
Heitemau |
Falf giât cyllell lugged | |||
|
Diamedr |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Prif ddeunyddiau |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2CR25NI20 |
|||
|
Gollyngiadau |
Sêl galed dur gwrthstaen: Gradd D (hylif 0. 1xdn mm3/s) |
|||
|
Ategolion |
1.flange 2. Falfsolenoid 3.Air hidlydd 4. Switchlimit switsh |
|||
|
Math o Sêl |
Sêl galed dur gwrthstaen, sêl feddal teflon |
|||
|
Sêl feddal teflon |
Gradd A (Dim Gollyngiadau) |
|||
|
Drilio fflans |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Ystod pwysau |
{{{0}}. 0 ~ 1.0mpa |
|||
Falf giât cyllell lugged
Ngheisiadau
Diogelu'r amgylchedd: Trin dŵr gwastraff sy'n cynnwys solidau crog mewn gweithfeydd trin carthffosiaeth trefol.
Diwydiant pŵer: Cludiant a thorri slyri lludw mewn gweithfeydd pŵer glo.
Diwydiant Cemegol: Rheoli Llif ar gyfryngau asid cryf ac alcali.
Gwneud papur a meteleg: Systemau piblinellau ar gyfer mwydion crynodiad uchel a thywod mwynol.
