Mae falfiau giât flanged API 602 yn falfiau giât gyda chysylltiadau fflans, sef y math mwyaf cyffredin o gysylltiad. Mae falfiau giât fflans yn sefydlog ac yn ddibynadwy pan gânt eu defnyddio mewn piblinellau, gan eu gwneud yn ddelfrydol ar gyfer cymwysiadau pwysedd uchel. Mae mecanwaith agor a chau falf giât flanged yn cynnwys giât sy'n symud yn berpendicwlar i'r cyfeiriad hylif. Dim ond falfiau giât y gellir eu hagor yn llawn neu eu cau'n llawn ac nid ydynt yn addas ar gyfer rheoleiddio na throtlo. Mae'r giât yn cynnwys dau arwyneb selio, fel arfer yn ffurfio siâp lletem, gydag ongl y lletem yn amrywio yn seiliedig ar fanylebau falf, fel arfer tua 50 gradd. Mae'r dyluniad hwn yn addas ar gyfer cyfryngau gyda thymheredd cymedrol hyd at 252 gradd Fahrenheit.
Manyleb falf giât ffug API 602
| Safon Dylunio | API 602. ASME B 16.34 |
| Siart Pwysau/Tymheredd | ASME B16.34 |
| Wyneb yn wyneb Dimensiwn | Safon VIHUNG |
| Safon Profi | API 598 |
| Manylion fflans | ASME B16.5 HYD AT 4", DIN / BS YN JIS |
| Manylion Butt-Weld End | ASME B16.25 |
| Manylion Diwedd Weld Soced | ASME B16.11 |
| Manylion Diwedd Sgriwiedig | ASME B1.20.1 |
| Ystod Maint | 1/2" - 4"(DN15 - DN100) |
| Dosbarth ASME | Dosbarth 150 i 4500 |
| Defnyddiau | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Trims | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stelied neu Hardfaced |
| Diwedd | Fflans yn dod i ben, Butt-weld Diwedd, Socket Weld End, Sgriwio End |
| Gweithrediad | Llawlyfr |

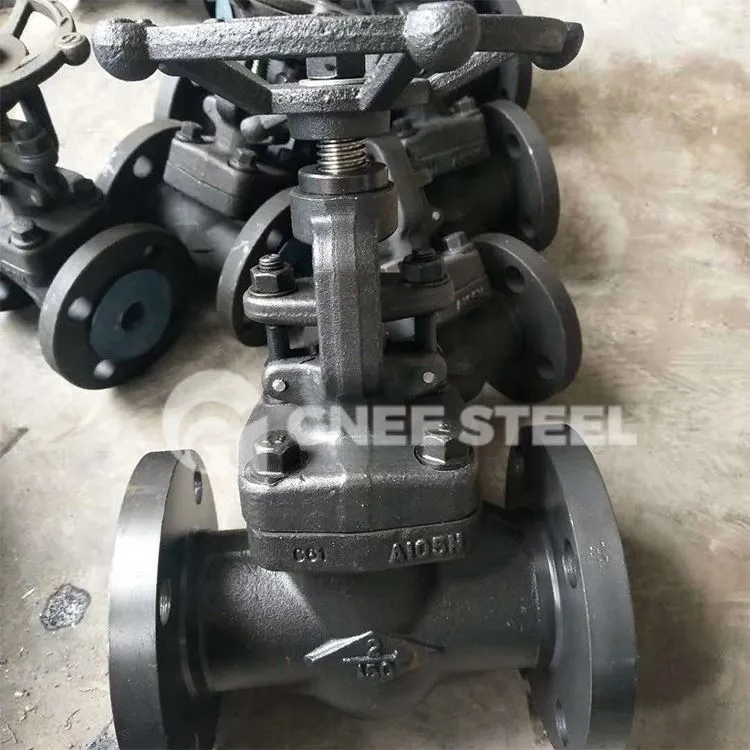

Falf dur ffug API 602
Gwahaniaeth rhwng Falf Gât Dur Gofannu a Falf Gât Dur Cast:
Mae ansawdd falfiau giât dur ffug yn well nag ansawdd falfiau giât dur bwrw. Gallant wrthsefyll grymoedd effaith mawr, ac mae eu priodweddau mecanyddol megis plastigrwydd a chaledwch hefyd yn uwch o'u cymharu â rhannau dur cast. Fodd bynnag, mae eu diamedr enwol yn gymharol fach, yn gyffredinol islaw DN50.
Mae gan falfiau giât dur bwrw gyfraddau pwysedd cymharol is, a ddefnyddir yn gyffredin gyda phwysau enwol fel PN16, PN25, PN40, a 150LB-900LB. Mae gan falfiau giât dur ffug gyfraddau pwysedd uwch: PN100, PN160, PN320, 1500LB-3500LB, ac ati.
Defnyddir dur bwrw yn bennaf ar gyfer gweithgynhyrchu rhannau â siapiau cymhleth sy'n anodd eu ffugio neu sydd angen cryfder a phlastigrwydd uchel. Mae castio yn cynnwys mowldio hylif, tra bod ffugio yn broses anffurfio plastig. Mae cydrannau ffug yn elwa o well strwythur mewnol, gwell priodweddau mecanyddol, a strwythur grawn unffurf. Mae cydrannau hanfodol yn aml yn gofyn am ffugio oherwydd y manteision hyn, oherwydd gall castio arwain at wahanu meinwe a diffygion strwythurol. Fodd bynnag, mae castio yn parhau i fod yn fanteisiol ar gyfer mowldio siapiau cymhleth lle mae gofannu yn anymarferol neu'n gost-waharddedig.
