Disgrifiad o gynhyrchion

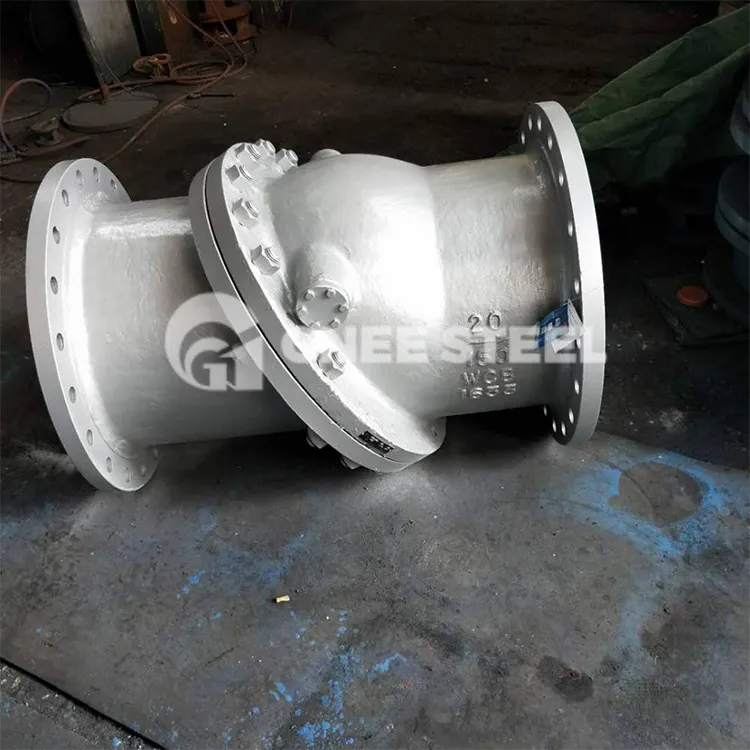

Mae falf gwirio plât Swash PXH44H yn falf gyda dyluniad strwythurol arbennig. Fe'i defnyddir yn bennaf i atal llif cyfryngau yn y system biblinell ac amddiffyn diogelwch yr offer. Ei nodweddion craidd yw nad yw'n cael unrhyw effaith a gweithrediad sŵn isel trwy strwythur mecanyddol optimized, tra hefyd yn cael ymateb cyflym a pherfformiad selio effeithlon.
Mae falf gwirio plât swash pxh44h yn cyfeirio at falf gwirio di-sioc plât plât swash PXH44H-150, sy'n falf gwirio nad yw'n sioc gyda maint fflans ASME B16.5 GB Hg SH. Ei brif fantais yw goresgyn yr effaith a ffenomen morthwyl dŵr a achosir gan falfiau gwirio swing a falfiau gwirio lifft o dan amodau gwaith, a chyflawni gweithrediad di-sioc.
|
Meintiau yn amrywio |
O 2 "thru 30" |
|
Graddfeydd pwysau |
Dosbarth 150 i Ddosbarth 600, PN16 i PN100 |
|
Diwedd Cysylltiadau |
Mae RF neu RTJ flanged, casgen-weldio neu ganolbwynt yn dod i ben |
|
Archwilio a phrofi |
API 598 neu API 6d |
|
Diweddwch y Butt-Weld |
ASME B16.25 ◆ Falfiau yn marcio i MSS SP-25 |
|
Dimensiynau wyneb yn wyneb |
API 6D neu ASME B16.34 ◆ Diwedd FLANGED I ASME B16.5 |
|
Dylunio a Gweithgynhyrchu |
API 6D, ASME B16.34 neu gyfwerth. ◆ Sgoriau PT i ASME B16.34 |
Deunyddiau rhannau
|
Codiff |
Falf Corff |
Disg |
Sedd selio |
|
|
P |
CF8 |
Cf 8+ stl |
0cr19ni9 |
Ptfe |
|
R |
CF8M |
Cf8m+stl |
0cr17ni12mo2 |
|
|
K |
CF3 |
Cf 3+ stl |
00cr19ni11 |
|
|
J |
CF3M |
Cf3m+stl |
00cr17ni14mo2 |
|
|
E |
CN7M |
CN7M+STL |
Aloi 20 |
|
|
C |
WCB |
Wcb +13 cr |
0cr19ni9 |
|
|
D |
Lcb |
Cf 8+ stl |
0cr19ni9 |
|
Maint
|
Diamedr |
NPS |
2 |
2 ? |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
|
Dn |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
800 |
|
|
L |
203 |
216 |
241 |
292 |
356 |
495 |
622 |
698 |
787 |
864 |
978 |
978 |
1295 |
1295 |
1143 |
1143 |
1194 |
|
|
D |
160 |
182 |
196 |
230 |
300 |
390 |
432 |
510 |
540 |
635 |
700 |
770 |
900 |
930 |
991 |
1020 |
1150 |
|
|
W |
178 |
198 |
224 |
252 |
326 |
426 |
456 |
530 |
576 |
670 |
740 |
818 |
948 |
988 |
1050 |
1090 |
1240 |
|
|
Pwysau (kg) |
11 |
16 |
22 |
34 |
62 |
112 |
169 |
238 |
337 |
420 |
550 |
685 |
910 |
1055 |
1260 |
1540 |
1860 |
|
Nodweddion strwythurol
Mae'r ddisg falf ecsentrig ddwbl yn cysylltu'n raddol â'r arwyneb selio wrth gau, gan gyflawni gweithrediad di-effaith a di-sŵn.
Sedd falf metel micro-elastig gyda pherfformiad selio da.
Dyluniad disg falf pili pala, agor a chau cyflym a sensitif, bywyd gwasanaeth hir.
Mae strwythur y plât swash yn gwneud y sianel hylif wedi'i symleiddio, gydag ymwrthedd llif bach ac effaith arbed ynni.
