Disgrifiad Cynnyrch

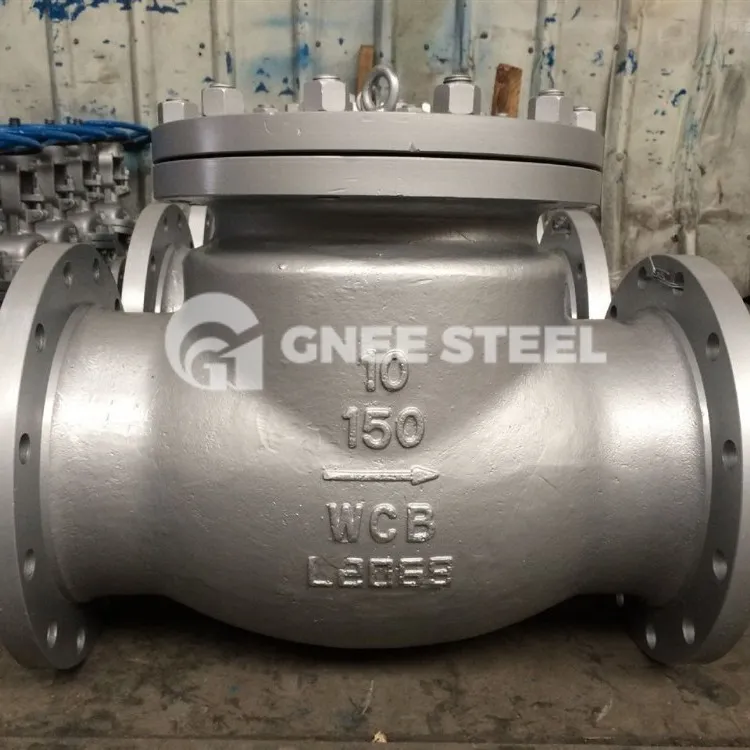

Mae falf wirio dur di-staen yn falf wirio sy'n defnyddio'r edau ar y fflans sy'n gysylltiedig â'r biblinell fel y rhan agor a chau.
Mae falf wirio dur di-staen yn falf wedi'i gwneud o ddeunydd dur di-staen, a ddefnyddir yn bennaf mewn systemau piblinell i atal ôl-lifiad cyfryngau. Mae ganddo nodweddion ymwrthedd cyrydiad, cryfder uchel a pherfformiad selio da, ac fe'i defnyddir yn helaeth mewn peirianneg piblinellau mewn diwydiannau cemegol, petrolewm, fferyllol a diwydiannau eraill. Mae ffurfiau strwythurol falfiau gwirio dur di-staen yn cynnwys pêl cylchdroi, lifft, unffordd a dwy ffordd, ac ati, y gellir eu dewis yn ôl gwahanol achlysuron defnydd a nodweddion canolig.
|
Ystod Maint |
1 1/2"-36" DN{0}}DN900 |
| Deunydd Corff |
WCB, LCB, WC6, WC5, CF8, CF8M, CF3, CF3, CF3, CF3M,, CF3M, MONEL |
|
Graddfa Pwysau |
Dosbarth 150 - Dosbarth 600 PN{0}}PN64 |
|
Deunydd Disg |
WCB, LCB, WC6, WC5, CF8, CF8M, CF3, CF3, CF3, CF3M,, CF3M, MONEL |
|
Diwedd Cysylltiad |
Fflans (FF, RF, RJ, MFM), BW, BSPT, CNPT, SW |
|
Deunydd Sedd |
A105% 2c F304% 2c Cr13 SS, SS18-8, Mo 2Ti |
|
Arddull Strwythur |
Porthladd Llawn, OS&Y, Boned Bolted / Boned Selio Pwysau |
|
Deunydd Coesyn |
/ |
|
Opsiynau Actuator |
/ |
|
Safon Dylunio |
GB/T 12236, BS1868% 2c GB/T12237, ANSI B16.34 |
|
Amrediad Tymheredd |
-29 gradd ~425 gradd |
|
Safon Wyneb yn Wyneb |
ASME B16.10% 2c GB/T 12221, GB/T 15188.1 |
|
Safon Cysylltiad |
Drilio fflans: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Weldio casgen: ASME B16.25, GB/T 12224 |
|
Safon Prawf |
ASMW B16.1, GB/T 12221, ASME 16.10, GN/T 15188.1 |
Dosbarthiad
Swyddogaeth y falf wirio yw caniatáu i'r cyfrwng lifo i un cyfeiriad yn unig ac atal y llif i'r cyfeiriad hwnnw. Fel arfer mae'r math hwn o falf yn gweithio'n awtomatig. O dan bwysau hylif sy'n llifo i un cyfeiriad, mae'r disg falf yn agor; pan fydd yr hylif yn llifo i'r cyfeiriad arall, mae'r pwysedd hylif a hunan-bwysau'r ddisg falf yn gweithredu ar y sedd falf, a thrwy hynny dorri'r llif i ffwrdd.
Falf wirio swing plygu
Mae gan y falf wirio swing fecanwaith colfach a disg falf drws sy'n gorwedd yn rhydd ar wyneb y sedd ar oleddf. Er mwyn sicrhau y gall y ddisg falf gyrraedd safle priodol arwyneb y sedd falf bob tro, mae'r ddisg falf wedi'i dylunio yn y mecanwaith colfach fel bod gan y disg falf ddigon o le swing ac yn gwneud i'r ddisg falf gysylltu â'r falf yn wirioneddol ac yn gynhwysfawr. sedd. Gellir gwneud y fflap falf yn gyfan gwbl o fetel, neu gellir ei fewnosod â lledr, rwber neu orchudd synthetig ar y metel, yn dibynnu ar y gofynion perfformiad. Pan fydd y falf wirio swing yn gwbl agored, mae'r pwysedd hylif bron yn ddi-rwystr, felly mae'r gostyngiad pwysau trwy'r falf yn gymharol fach.
Falf wirio lifft plygu
Mae disg falf y falf wirio lifft wedi'i leoli ar wyneb selio sedd y falf ar y corff falf. Ac eithrio y gall y disg falf godi a chwympo'n rhydd, mae gweddill y falf hon fel falf stopio. Mae'r pwysedd hylif yn achosi i'r ddisg falf godi o wyneb selio sedd y falf. Mae ôl-lif y cyfrwng yn achosi i'r ddisg falf ddisgyn yn ôl i'r sedd falf a thorri'r llif i ffwrdd. Yn dibynnu ar yr amodau defnydd, gall y ddisg falf fod yn strwythur holl-metel, neu gellir ei fewnosod â pad rwber neu gylch rwber ar ffrâm y ddisg falf. Fel y falf stopio, mae taith hylif trwy'r falf wirio lifft hefyd yn gul, felly mae'r gostyngiad pwysau trwy'r falf wirio lifft yn fwy na'r falf wirio swing, ac mae llif y falf wirio swing yn gyfyngedig.
