Mae disg falf y falf wirio tymheredd uchel yn siâp disg ac yn cylchdroi o amgylch echel cylchdroi sianel sedd y falf. Oherwydd bod sianel fewnol y falf wedi'i symleiddio, mae'r gwrthiant llif yn llai na gwrthiant y falf wirio glöyn byw sy'n codi. Mae'n addas ar gyfer cyfraddau llif isel a newidiadau anaml mewn llif. Ar gyfer ceisiadau diamedr mawr, nid yw'n addas ar gyfer llif pulsating, ac nid yw ei berfformiad selio cystal â'r math codi. Rhennir falfiau gwirio glöyn byw yn dri math: math disg sengl, math disg dwbl a math aml-hanner. Rhennir y tair ffurf hyn yn bennaf yn ôl diamedr y falf. Y pwrpas yw atal y cyfrwng rhag atal y llif neu'r ôl-lif a gwanhau'r effaith hydrolig.
| Maint Falf | 2 ″–36″ DN50–DN900 |
|---|---|
| Dosbarth Pwysau | 150LB i 600LB PN10 i PN64 |
| Defnyddiau | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Safonau Dylunio a Gweithgynhyrchu | API6D |
| Safonau Wyneb yn Wyneb | ASME B16.10 |
| Safonau Dimensiwn Flange | ASME B 16.5% 2c ASME B16.47% 2c EN1092-1 |
| Safonau Prawf Pwysau | API 598 (Dim Gollyngiad), API 6D |
| Safonau Prawf Diogelwch Tân | API607 |
| Tystysgrifau Ansawdd/Cynnyrch | ISO9001% 2C ISO14001, ISO18001 |
| Allyriadau Ffo | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Opsiynau gweithredwr falf | – |
| Dosbarth Diffodd | API 598 (Dim Gollyngiad), |
| Ebillio | Bore Llawn |
| Mathau o Gysylltiad Proses | Math o wafferi, math fflans, |

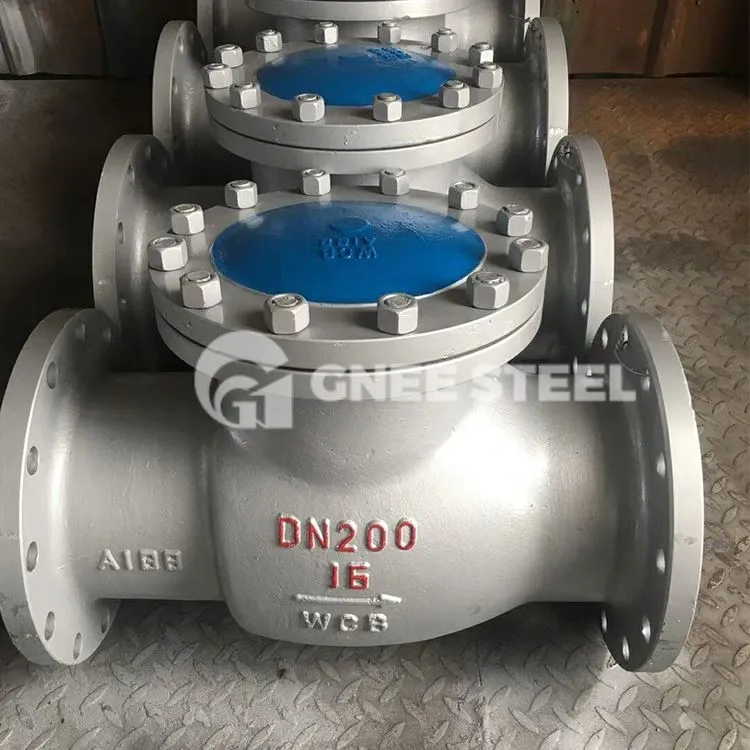

- falf wirio tymheredd uchel
- Manteision falf wirio tymheredd uchel
1. Math syth drwodd, ymwrthedd llif canolig bach;
2. cynnal a chadw ac atgyweirio yn gyfleus ac yn gyflym.
3. Mae porthladd canol y falf yn mabwysiadu strwythur selio hunan-tynhau pwysau. Po uchaf yw'r pwysedd canolig, y gorau yw'r perfformiad selio;
4. Mae agor a chau'r falf yn cael eu gwireddu gan rym y cyfrwng. Pan fydd y cyfrwng yn dychwelyd, bydd yn cau'n awtomatig ac yn gyflym.
5. Mae'r wyneb selio wedi'i wneud o arwyneb aloi caled sy'n seiliedig ar cobalt Stellite, sydd â chaledwch uchel, ymwrthedd cyrydiad, ymwrthedd cavitation, ymwrthedd crafu rhagorol, ac mae gan y falf fywyd gwasanaeth hir.
