falf wirio eistedd meddal Disgrifiad
Mae falf wirio sedd feddal (a elwir hefyd yn falf wirio sedd feddal) yn gategori o falf wirio sy'n defnyddio deunydd selio anfetelaidd sy'n cydymffurfio ac wedi'i osod ar y poppet neu'r sedd falf i ffurfio'r sêl cau. Pan fydd pwysedd hylif ymlaen yn fwy na phwysedd cracio'r falf - y pwysau lleiaf sydd ei angen i godi'r poppet a chychwyn llif - mae'r falf yn agor er mwyn caniatáu i'r falf symud. Pan fydd llif ymlaen yn dod i ben neu pan fydd pwysau cefn yn datblygu, mae'r poppet yn ailsefyll, ac mae'r sêl elastomerig yn cywasgu yn erbyn yr wyneb paru i rwystro llif gwrthdro.
Y gwahaniaeth diffiniol rhwng falfiau gwirio seddi meddal a seddi caled yw'r rhyngwyneb selio: mae falfiau sedd galed yn defnyddio metel anhyblyg -ar-gyswllt metel, tra bod falfiau sedd meddal yn dibynnu ar ddeunyddiau elastig anffurfadwy i greu sêl sy'n gallu gwrthsefyll gollyngiadau llymach ar bwysau gweithredu is. Mae'r gwahaniaeth hwn yn pennu'n uniongyrchol addasrwydd ar gyfer gwahanol ofynion ymgeisio.
Dyluniad Craidd ac Adeiladu Falfiau Gwirio Seddau Meddal
Mae falfiau gwirio seddi meddal perfformiad uchel wedi'u peiriannu gyda dewisiadau deunydd a strwythurol wedi'u teilwra i ofynion cymwysiadau, gyda chydrannau allweddol yn cynnwys:
Corff Falf: Mae'r rhan fwyaf o fodelau gradd diwydiannol a labordy yn defnyddio 316 o ddur di-staen ar gyfer cydnawsedd cemegol eang a gwrthiant cyrydiad; mae dur pres a charbon hefyd ar gael at wasanaeth cyffredinol -bwrpas, pwysedd is.
Elfen Selio: Morloi elastomerig neu bolymerig yw'r elfen swyddogaethol graidd. Mae deunyddiau cyffredin yn cynnwys:
Nitrile (NBR): Ar gyfer -gwasanaeth dŵr ac olew cyffredinol, hyd at ~200 gradd F
EPDM: Ar gyfer gwasanaeth dŵr a stêm, hyd at ~ 300 gradd F
Viton® (FKM): Ar gyfer gwasanaeth hydrocarbon a chemegol, hyd at ~400 gradd F
PTFE (Teflon®): Gwrthiant cemegol rhagorol gyda ffrithiant isel, sy'n addas ar gyfer ystod eang o gemegau ymosodol.
Kalrez® (FFKM): Perfluoroelastomer premiwm sy'n cynnig ymwrthedd cemegol eithriadol a pherfformiad tymheredd uchel parhaus hyd at tua 600 gradd F (316 gradd ).
Mae llawer o ddyluniadau gwasgedd uchel yn cynnwys modrwy wrth gefn metel i amddiffyn y sêl rhag allwthio ac anffurfiad parhaol ar bwysau uchel.Mecanwaith Poppet: Mae dau ddyluniad sylfaenol yn safon diwydiant:
Poppets wedi'u llwytho yn y gwanwyn: Defnyddiwch wanwyn dychwelyd i gynorthwyo cau, sy'n addas ar gyfer unrhyw gyfeiriadedd mowntio.
Pabau a gynorthwyir gan ddisgyrchiant: Dileu ffynhonnau yn gyfan gwbl, gan ddibynnu ar bwysau poppet ar gyfer cau. Mae llawer o falfiau gwirio lifft â chymorth disgyrchiant wedi'u cynllunio ar gyfer gosod fertigol, maent yn darparu pwysedd cracio hynod o isel (cyn ised â 0.5 psi) ac maent yn ddelfrydol ar gyfer gosodiadau pympiau ochr sugno lle mae'n rhaid lleihau'r gostyngiad pwysau.
Llwybr Llif Mewnol: Mae dyluniadau hylan a dadansoddol premiwm yn cynnwys cyfaint marw mewnol isel (coes marw) a cheudodau mewnol wedi'u hysgubo'n dda i leihau marweidd-dra hylif a risg halogi, sy'n hanfodol ar gyfer cymwysiadau gradd HPLC, fferyllol a bwyd.
Dywedwch wrthym beth yw eich pwysau, eich cyfryngau a'ch math o gysylltiad-byddwn yn argymell y falf wirio sedd feddal iawn o fewn 24 awr.

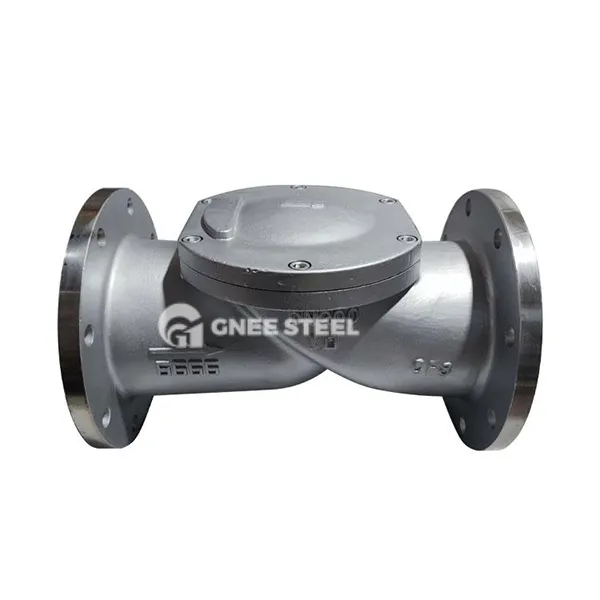

falf wirio sedd feddal
Manteision Falfiau Gwirio Eistedd Meddal
Mae dyluniadau seddi meddal yn cynnig buddion perfformiad penodol sy'n eu gwneud yn cael eu ffafrio ar gyfer llawer o gymwysiadau trachywiredd a diogelwch-hanfodol:
Swigod-Selio Tyn: Mae'r elastomer anffurfadwy yn cydymffurfio'n berffaith â'r arwyneb selio, gan gyflawni bron i ddim gollyngiadau hyd yn oed ar bwysau cefn isel. Yn gyffredinol, mae falfiau gwirio metel safonol yn caniatáu gollyngiadau uwch na chynlluniau â seddau meddal, yn enwedig o dan bwysau gwahaniaethol isel.
Pwysedd Cracio Isel: Mae llawer o fodelau sedd meddal yn agor ar bwysau o dan 1 psi, gan eu gwneud yn addas ar gyfer systemau pwysedd isel ac ochr sugno (cilfach) dadleoli positif a phympiau HPLC heb gyfyngu ar lif y fewnfa.
Dyluniad Hylan a Glân-Cyfeillgar: Mae arwynebau selio llyfn, anfetelaidd yn lleihau caethiwed gronynnau ac maent yn hawdd eu diheintio, gan alinio â safonau glanweithiol FDA 21 CFR a 3-A ar gyfer prosesu bwyd, diod a fferyllol.
Dirgryniad a Lleithder Sŵn: Mae'r sêl elastomerig yn amsugno dirgryniad system ac yn lleihau sgwrsio poppet yn ystod y llawdriniaeth, gan leihau traul ar gydrannau mewnol a lleihau sŵn gweithredol.
Cyfyngiadau a Chyfyngiadau Cais
Er eu bod yn hyblyg iawn, mae gan falfiau gwirio seddi meddal derfynau gweithredol y mae'n rhaid eu gwerthuso yn ystod y dewis er mwyn osgoi methiant cynamserol:
Cyfyngiadau Tymheredd: Mae gan ddeunyddiau elastomeric ystodau tymheredd diffiniedig, fel arfer yn rhychwantu o -60 gradd F i 600 gradd F (-51 gradd i 316 gradd) yn dibynnu ar ddeunydd sêl. Gall oerfel eithafol achosi i forloi fynd yn frau a chrac; mae tymereddau uchel parhaus yn cyflymu diraddio a set cywasgu parhaol.
Cyfyngiadau Pwysau: Ar bwysau uchel iawn, gall morloi meddal allwthio neu ddadffurfio'n barhaol. Mae modrwyau wrth gefn metel yn ymestyn graddfeydd pwysau, ond yn gyffredinol ni all falfiau sedd feddal gyd-fynd â gallu pwysedd hynod-uchel-holl-ddyluniadau sedd galed metel.
Risgiau Cyfryngau Cemegol a Sgraffinio: Gall cemegau ymosodol chwyddo, meddalu, neu ddiraddio elastomers anghydnaws. Bydd hylifau â gronynnau sgraffiniol crog yn erydu arwynebau selio yn gyflym, gan arwain at ollyngiadau a methiant cynamserol.
Perygl Golchi Morloi: Gall llifau ymchwydd difrifol neu ddigwyddiadau morthwyl dŵr ddadleoli neu rwygo'r sêl elastomerig. Nid yw falfiau sedd meddal yn cael eu hargymell ar gyfer systemau sydd â phigau pwysau afreolus aml neu botensial ymchwydd uchel.
Cymwysiadau Diwydiannol a Labordy Cyffredin
Mae falfiau gwirio seddi meddal wedi'u pennu ar draws diwydiannau lle mae atal gollyngiadau, glendid a pherfformiad gwasgedd isel yn flaenoriaethau:
Gweithgynhyrchu Fferyllol a Biofferyllol: Fe'i defnyddir mewn llinellau trosglwyddo a phrosesu hylif di-haint i atal croeshalogi a chynnal cywirdeb swp.
Prosesu Bwyd a Diod: Mae falfiau sedd meddal glanweithiol yn cefnogi gweithdrefnau CIP (glân-yn-lle) ac yn atal halogiad ôl-lif o gynhyrchion bwytadwy.
Trin Dŵr a Systemau Dŵr Yfed: Diogelu cyflenwadau dŵr yfed trefol a masnachol rhag halogiad ôl-lif yn unol â safonau AWWA.
HVAC a Systemau Oeri: Rheoli dŵr oer a llif oergell, gan wella effeithlonrwydd y system ac atal cylchrediad gwrthdro yn ystod y cyfnod cau.
Offeryniaeth Ddadansoddol Labordy: Mae{0}}disgyrchiant cyfaint isel-cyfaint-modelau a gynorthwyir yn safonol ar HPLC a llinellau sugno pwmp cyfaint (LV) isel ar gyfer rheoli hylif yn fanwl gywir.
Llinellau Nwy Naturiol a Thanwydd Ysgafn: Mae swigod-selio tynn yn lleihau'r risg o allyriadau ffo.
Canllawiau Gosod Priodol
Mae gosodiad cywir yn hanfodol ar gyfer perfformiad dibynadwy a bywyd gwasanaeth mwyaf posibl. Dilynwch y gweithdrefnau safonol hyn ar gyfer falfiau gwirio sedd meddal ferrule:
1. Cyfeiriadedd a Mowntio
Alinio saeth llif y corff falf bob amser â'r cyfeiriad llif ymlaen arfaethedig. Bydd gosod gwrthdro yn arwain at golli swyddogaeth wirio yn llwyr.
Falfiau poppet a gynorthwyir gan ddisgyrchiantrhaid ei osod yn fertigolgyda'r saeth llif yn pwyntio i fyny; bydd mowntio llorweddol neu onglog yn atal cau'n iawn ac yn achosi ôl-lif parhaus.
Mae'n bosibl gosod dyluniadau sydd wedi'u llwytho yn y gwanwyn mewn unrhyw gyfeiriadedd.
2. Paratoi Tiwbio
Torri'r tiwbiau i gynhyrchu pen glân, sgwâr, rhydd gyda chamfer lleiaf. Bydd toriadau afreolaidd neu anwastad yn atal cywasgu ffurwl iawn ac yn achosi gollyngiadau parhaus.
Tiwbiau glân yn dod i ben i gael gwared ar olew, saim, naddion metel, a halogion eraill cyn cydosod.
3. Cynulliad Ffitio Ferrule
Llithro'r nyten a'r ffurwl ar y tiwb, gyda phen taprog y ffurwl yn wynebu'r corff falf.
Rhowch y tiwb yn llawn yn y soced gosod falf a'i ddal yn eistedd yn gadarn wrth dynhau.
Tynhau'r gneuen â llaw nes ei fod yn glyd, yna trowch un ychwanegol3/4 troer mwyn i'r cynulliad cychwynnol wasgu'r ffurwl yn iawn ar y tiwb.
Ar gyfer ailgysylltu ar ôl dadosod, dim ond1/6 trowch heibio bys-dynnMae angen i chi ail-sefyll y ffurwl cyn-swaged.
4. Torque Cau Corff
Wrth ail-gydosod y corff falf ar ôl cynnal a chadw, tynhau'r cau terfynol i trorym penodedig y gwneuthurwr - fel arfer 120 mewn- pwys am 1/4" a falfiau dur gwrthstaen 316 llai. Gall tynhau dros- ystumio'r corff turio, niweidio morloi mewnol, neu edau stribed.
Arferion Gorau Cynnal a Chadw a Datrys Problemau
Cynnal a Chadw Arferol
Archwiliwch falfiau o bryd i'w gilydd am ollyngiadau allanol, cyrydiad, neu arwyddion gweladwy o ddiraddio morloi.
Ar gyfer systemau sy'n trin hylifau cyrydol neu gronynnol, trefnwch ddadosod cyfnodol, glanhau ultrasonic, ac archwilio morloi.
Gweithdrefn Amnewid Sêl
Diwasgwch y system yn llawn a datgysylltwch yr holl gysylltiadau tiwbiau.
Defnyddiwch wrenches o faint priodol i ddadsgriwio'r cau pen o'r cwt falf.
Ysgwydwch y cwt yn ysgafn i gael gwared ar y cynulliad poppet. Tynnwch yr hen sêl yn ofalus -peidiwch â chrafu'r sêl neu arwynebau selio poppet, gan y bydd hyd yn oed mân ddifrod arwyneb yn achosi gollyngiadau parhaol.
Glanhewch yr holl gydrannau mewn methanol neu doddydd cydnaws; argymhellir glanhau ultrasonic ar gyfer y canlyniadau gorau, yn enwedig ar gyfer falfiau dadansoddol tyllu bach.
Pwyswch y sêl newydd neu'r sêl wedi'i glanhau yn gadarn ar y sedd poppet. Sicrhewch fod y gasged tai wedi'i eistedd yn iawn yn ei rigol cyn ei ailosod.
Ailosod y falf, trorym y cau i fanyleb, ac ailosod yn y llinell gyda chyfeiriadedd cywir a chyfeiriad llif.
Datrys Problemau Cyffredin
Gollyngiad allanol mewn ffitiadau: Gwirio cyflwr ferrule ac ansawdd torri tiwbiau; atgyfnerthu neu amnewid ferrule a chnau yn ôl yr angen.
Gollyngiad ôl-lif mewnol: Gwiriwch am osodiad gwrthdroi, sêl wedi'i ddifrodi, neu rwystr poppet. Archwiliwch arwynebau selio am grafiadau, malurion neu set gywasgu.
Uwch{0}}na-gostyngiad pwysau disgwyliedig: Cadarnhau bod maint y falf o'r maint cywir ar gyfer cyfradd llif y cais; archwilio am rwystr mewnol neu boped rhannol sownd.
Falfiau Gwirio Sedd Feddal vs Sedd Galed: Cymhariaeth Gyflym
| Paramedr | Falf Gwirio Eistedd Feddal | Falf Gwirio Seddi Caled |
|---|---|---|
| Deunydd Selio | Elastomer / polymer (NBR, EPDM, FKM, PTFE, Kalrez®) | Metal{0}i-cyswllt metel (dur gwrthstaen, pres, dur carbon, dur aloi) |
| Cyfradd Gollyngiadau | Swigod-dynn (dim gollyngiad gweladwy) | Gollyngiadau a ganiateir fesul API 6D a manylebau gwneuthurwr |
| Amrediad Tymheredd | -60 gradd F i 600 gradd F (deunydd-ddibynnol) | Ystod ehangach; addas ar gyfer gwasanaeth tymheredd uchel iawn cryogenig |
| Graddfa Pwysau | Isel i ganolig-uchel (estynedig gyda chylch wrth gefn metel) | Pwysedd uchel iawn a -gallu pwysedd gwahaniaethol uchel |
| Sgraffinio a Gwrthiant Cemegol | Is; sensitif i ronynnau solet a chemegau anghydnaws | Ardderchog; yn gwrthsefyll slyri sgraffiniol a chyfryngau cyrydol ymosodol |
| Gorau Ar Gyfer | Gollyngiad-isel, hylan, pwysedd isel, systemau hylif glân | -Pwysedd uchel, tymheredd eithafol, hylif sgraffiniol, systemau sy'n dueddol o ymchwydd |
| Proffil Cynnal a Chadw | Amnewid sêl cyfnodol; rhannau syml a chost isel | Cynnal a chadw llai aml; mae angen lapio seddi neu eu hatgyweirio wrth eu gwisgo |
Falf CNC gweithdy SEIK
FAQ
Beth yw'r prif wahaniaeth rhwng falfiau gwirio seddi meddal a seddi caled?
Y prif wahaniaeth yw'r rhyngwyneb selio. Mae falfiau eistedd meddal yn defnyddio sêl elastomerig neu bolymer anffurfadwy i ollwng bron i ddim swigen, hyd yn oed ar bwysedd isel. Mae falfiau sedd galed yn defnyddio metel anhyblyg i gyffwrdd metel, sy'n llawer mwy gwydn ar gyfer amodau pwysau a thymheredd eithafol ond sy'n caniatáu swm bach, safonol o ddiwydiant pan fydd ar gau.
Beth yw'r tymheredd uchaf ar gyfer falf wirio sedd meddal?
Mae'r tymheredd gweithredu uchaf yn dibynnu'n llwyr ar y deunydd sêl. Mae morloi nitril pwrpas cyffredinol (NBR) fel arfer yn uchafu ar 200 gradd F, EPDM ar 300 gradd F, Viton® (FKM) ar 400 gradd F, a pherfformiad uchel Gall perfflworoeleastomer Kalrez® weithredu'n barhaus hyd at 600 gradd F. Dylech bob amser wirio cydnawsedd y deunydd a'r hylif gweithredu cyn i'r tymheredd gweithredu a'r hylif cydnawsedd.
A ellir defnyddio falfiau gwirio seddi meddal ar gyfer cyfryngau nwyol?
Oes. Mae falfiau gwirio seddi meddal yn cael eu ffafrio yn eang ar gyfer nwy naturiol, aer cywasgedig, a chymwysiadau nwyol eraill oherwydd bod eu sêl dynn swigen yn atal allyriadau ffo sy'n gynhenid i ddyluniadau sedd galed. Sicrhewch fod y deunydd sêl yn gydnaws â'r cyfansoddiad nwy penodol a'r amodau gweithredu.
Pa mor aml y dylid disodli morloi falf gwirio meddal?
Mae bywyd gwasanaeth sêl yn amrywio'n sylweddol yn seiliedig ar gemeg hylif, tymheredd, pwysau, ac amlder beicio. Mewn gwasanaeth dŵr yfed glân, cymedrol, gall morloi bara 3-5 mlynedd. Mewn gwasanaeth cemegol ymosodol neu dymheredd uchel, efallai y bydd angen archwilio ac amnewid bob 6-12 mis. Ailosod seliau ar unwaith os gwelir gollyngiadau, cracio, chwyddo, neu set cywasgu parhaol.
Pam mae fy falf wirio sedd feddal yn gollwng?
Mae achosion mwyaf cyffredin gollyngiadau yn cynnwys: arwynebau selio wedi'u difrodi neu ddiraddio, gosodiad amhriodol (cyfeiriad llif gwrthdroi, o dan- ffitiadau wedi'u tynhau), malurion wedi'u dal ar wyneb y sêl, gweithrediad y tu hwnt i derfynau tymheredd neu bwysau cyhoeddedig, neu allwthio sêl a achosir gan ddigwyddiadau pwysedd ymchwydd.
A ellir gosod falf wirio â sedd feddal â chymorth disgyrchiant yn llorweddol?
Na. Mae dyluniadau poppet â chymorth disgyrchiant yn dibynnu ar bwysau'r poppet i gau'r falf yn llwyr. Bydd mowntio llorweddol neu onglog yn atal seddi priodol, gan arwain at ôl-lif parhaus a cholli swyddogaeth wirio yn llwyr. Dim ond falfiau gwirio seddi meddal wedi'u llwytho yn y gwanwyn-y gellir eu gosod mewn unrhyw gyfeiriadaeth.
Beth yw pwysau cracio mewn falf wirio?
Pwysedd cracio yw'r pwysau hylif blaen lleiaf sydd ei angen i godi'r poppet a dechrau llif ymlaen. Mae falfiau gwirio seddi meddal ar gael gyda phwysau cracio mor isel â 0.5 psi, sy'n golygu eu bod yn addas ar gyfer systemau pwysedd isel a llinellau sugno pwmp lle mae'r cyfyngiad mewnfa fach yn hollbwysig.
