Falf gwirio swing flanged dur bwrw

Mae falf gwirio swing flange dur bwrw yn falf rheoli llif unffordd gyda strwythur disg falf swing a deunydd corff dur cast, wedi'i osod ar y biblinell trwy gysylltiad fflans.

Strwythur a pharamedrau technegol
Strwythur corff falf:
Cysylltiad ‌flange: Mae pennau mewnfa ac allfa'r corff falf wedi'u dylunio gan flange (yn unol â safon ANSI B16.34), sy'n addas ar gyfer pibellau DN15 ~ DN600;
Disg falf ‌swing: Mae'r disg falf wedi'i gysylltu â'r siafft falf trwy fraich rociwr, y gellir ei digolledu ychydig 360 gradd i sicrhau bod yr arwyneb selio yn ffitio'n dynn;
Dyluniad sydd wedi'i gau'n gaeedig: Mae'r holl rannau agor a chau wedi'u hymgorffori yn y corff falf, heb unrhyw bwyntiau gollwng allanol a diogelwch uchel.

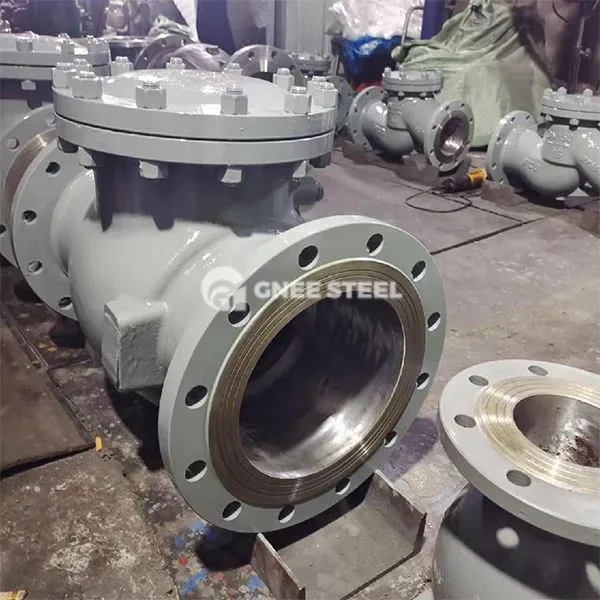

Falf gwirio swing flanged dur bwrw



Yn berthnasol
Diwydiant petrocemegol: piblinell olew tymheredd uchel, atal llif ôl-lif yr adweithydd;
System bŵer: piblinell stêm boeler, system cylchrediad dŵr oeri pwysedd uchel;
Trin Dŵr Diwydiannol: System cyflenwi dŵr llif mawr, atal llif ôl-lif allfa pwmp carthion.

Pwyntiau dewis
Paru pwysau:
Ar gyfer amodau gwaith confensiynol, dewiswch PN16 ~ 40 Corff Falf Dur Cast, a bod angen uwchraddio pwysau uwch-uchel (fel PN160) i ddeunydd dur Chrome-Molybdenwm;
Addasrwydd Canolig:
Mae angen i gyfryngau sy'n cynnwys gronynnau ddewis arwyneb selio gydag aloi caled wyneb;
Argymhellir bod hylifau cyrydol (fel asid gwan a chyfryngau alcalïaidd) yn cael eu leinio â PTFE neu ddefnyddio arwynebau selio dur gwrthstaen;
Gofynion Gosod:
Rheolaeth Cyfeiriad Llif: Gosodwch yn llym yn ôl y "Low In and High Out" wedi'i farcio ar y corff falf. Bydd y gosodiad gwrthdroi yn achosi i'r disg falf fethu â chau;
Selio Fflange: Mae angen gosod gasgedi clwyfau troellog metel neu gasgedi graffit yn ystod y gosodiad i sicrhau selio wyneb y fflans
