Disgrifiad Falf Gwirio Trydan
Mae Falf Check Electric yn ddyfais siec sy'n rheoli agor a chau'r disg falf trwy actuator trydan. Mae ganddo swyddogaeth cau unffordd falf wirio draddodiadol a gallu rheoli awtomeiddio o bell falf drydan. Mae ei swyddogaethau craidd yn cynnwys:
Ôl-lif gwrth-gyfrwng: Dibynnu ar strwythur selio’r disg falf a sedd y falf i atal llif cefn y cyfrwng;
Agor a Chau Deallus: Derbyn signalau allanol (fel cyfarwyddiadau PLC) trwy'r actuator trydan i agor a chau'r falf yn fanwl gywir.
Cydrannau craidd
Corff Falf: Yn bennaf yn mabwysiadu strwythur dur gwrthstaen tri darn (gorchudd falf chwith + corff falf ganol + gorchudd falf dde), sy'n cael ei glymu gan folltau i wella selio;
Disg falf: codi neu ddylunio swing, mae'r arwyneb selio wedi'i orchuddio â haen fflworoplastig\/rwber, sy'n addas ar gyfer cyfryngau cyrydol;
Actuator trydan: modur integredig, dyfais trosglwyddo gêr llyngyr, yn cefnogi signal 4 ~ 20mA neu reolaeth gorchymyn digidol.
Egwyddor Weithio
Forward Flow: Mae'r pwysau canolig yn gwthio'r ddisg falf yn agored i ganiatáu cylchrediad; llif ôl -lif neu gau gweithredol: Mae'r actuator trydan yn gyrru'r ddisg falf i orfodi cau i rwystro llif ôl (mae falfiau gwirio traddodiadol yn dibynnu ar bwysau canolig a phwysau marw, tra gall falfiau gwirio trydan ymyrryd yn weithredol).
manyleb falf gwirio trydan
| Ymadawed | Materol | En spec. |
| Gorff | Haearn bwrw | A126 Dosbarth B. |
| Haearn hydwyth | A536 gr. 65-45-12 | |
| Siafft | Dur Di -staen 410 | A276 S410 00 |
| Dur Di -staen 431 | A276 S431 00 | |
| Modrwy sedd | Epdm \/nbr | |
| O-Ring | Epdm \/nbr | |
| Bwshio | Ptfe | |
| Efydd | B62 C83600 | |
| Safon falf | ||
| ISO 5752\/BS5155\/BS EN 593\/MSS SP -67\/API 609 | ||
| Tymheredd pwysau a sgôr | ||
| Pwysau gweithio | 16Bar\/27.5Bar | |
| Pwysau Profi | Cregyn: 24Bar\/37.5Bar | |
| Sêl: 17.6Bar\/27.5Bar | ||
| Tymheredd Gwaith | -20 gradd i sedd EPDM 110 gradd | |
| -10 gradd i sedd NBR 80 gradd | ||
| Cyfryngau addas | Dŵr, Olew a Nwy | |
| Disgrifiad Cynhyrchion | ||
| Maint | Dn 40- dn1200 | |
| Diwedd FLANGE | ANSI B 16.1, EN 1092, fel 2129 | |
| Wynebet | ANSI B 16.10; En 558-1 Cyfres 20 | |
| Fflans uchaf | ISO 5211 | |
| Cynhyrchion Cysylltiedig | 1. Tethau a socedi dur carbon | 2. Flans |
| 3. Ffitiadau wisgo casgen dur carbon | 4. Pibellau | |
| 5. Ffitiadau pwysedd uchel | 6. Falfiau | |
| 7. PTFE. Tâp sêl | 8. Ffitiadau pres | |
| 9. Ffitiadau pibell haearn hydwyth | 10. Ffitiadau copr | |
| 11. Ffitiadau rhigol | 12. Ffitiadau misglwyf, ac ati. | |
| Nhystysgrifau | BSI, ISO9001: 2008 | |
| Ngheisiadau | Dŵr ffres, carthffosiaeth, dŵr môr, aer, anwedd, bwyd, meddygaeth, olewau, alcalïau, halen ac ati. | |
| Mae lluniadau neu ddyluniadau prynwr ar gael. | ||
| Pecynnau | 1. Cartonau heb baletau. | |
| 2. Cartonau gyda phaledi. | ||
| Neu fel gofynion prynwr. | ||

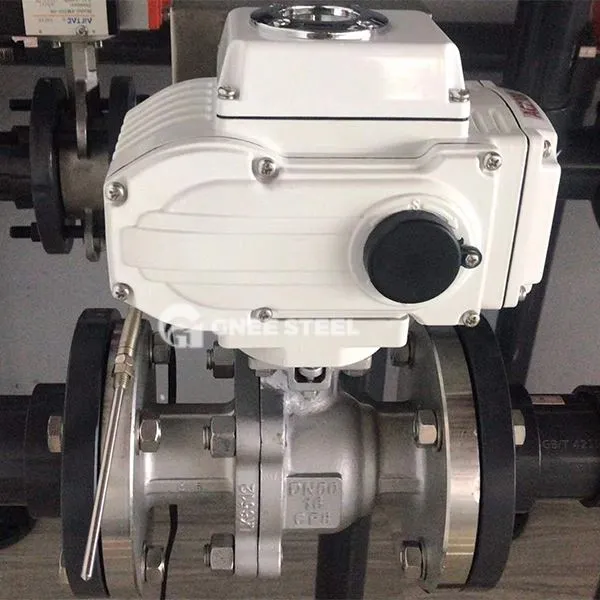

falf gwirio trydan
Manteision
Dibynadwyedd uchel: Gall yr actuator trydan orfodi'r ddisg falf i gau, gan osgoi methiant y falf gwirio draddodiadol oherwydd bod amhureddau yn blocio; Bywyd Long: Mae ymwrthedd cyrydiad dur gwrthstaen yn well nag ymwrthedd falfiau haearn bwrw\/dur carbon.
Cyfyngiadau
Di -ddibyniaeth ar gyflenwad pŵer allanol: Pan fydd y pŵer i ffwrdd, mae angen iddo ddibynnu ar bŵer wrth gefn neu strwythur mecanyddol i gynnal swyddogaeth; High cost: mae'r actuator trydan a'r strwythur hollt yn gwneud y pris yn uwch na falfiau gwirio cyffredin
