Disgrifiad Falf Gwirio Llinell Nwy
Mae Falf Gwirio Piblinell Nwy yn ddyfais rheoli llif un cyfeiriadol wedi'i chysegru i'r system trosglwyddo nwy. Mae'n blocio llif nwy yn awtomatig i atal peryglon diogelwch fel ffrwydrad ôl -fflach ac anghydbwysedd pwysau piblinell a achosir gan lif ôl -lif canolig. Mae'n rhan allweddol ar gyfer amddiffyn diogelwch nwy.
Cyfansoddiad strwythurol
Main Cydrannau
Corff falf: wedi'i wneud yn bennaf o ddur bwrw, dur gwrthstaen neu aloi wedi'i seilio ar nicel (fel inconel), yn gallu gwrthsefyll gwasgedd uchel a chyrydiad (sylffwr ac amhureddau eraill mewn nwy);
Fflap Valve: Mae strwythurau cyffredin yn cynnwys codi fflap falf disg (sy'n addas ar gyfer piblinellau pwysedd uchel diamedr bach) neu fflap falf selio ecsentrig dwbl math swing (sy'n addas ar gyfer senarios pwysedd isel diamedr canolig a mawr).
System sealing
Strwythur selio hard: sedd y falf a'r fflap falf yn mabwysiadu selio metel-metel (fel chwistrellu carbid twngsten), sy'n gallu gwrthsefyll tymheredd uchel ac yn addasu i amrywiadau cyfradd llif nwy;
Haen iawndal elastig: Mae rhai dyluniadau wedi'u harosod â gasgedi polytetrafluoroethylene i wella dibynadwyedd selio amodau gwaith pwysedd isel.
Mecanwaith auxiliary
Dyfais ailosod gravity\/gwanwyn: Pan gaiff ei osod yn fertigol, mae'r disg falf yn dibynnu ar ei bwysau ei hun i gau, ac ychwanegir gwanwyn i gynorthwyo i gau yn gyflym mewn piblinellau llorweddol; Dyfais anti-statig: cydrannau dargludol integredig (fel cadwyn canllaw rhwyll gwifren copr) i osgoi gwreichion statig a gynhyrchir gan ffrithiant llif nwy
manyleb falf gwirio llinell nwy
|
Warant |
1 flwyddyn |
|
Theipia ’ |
Gwirio falfiau |
|
Cefnogaeth wedi'i haddasu |
OEM, ODM |
|
Enw |
Gnee |
|
nesin |
BS1688 |
|
Hyd strwythur |
ASME B16.10 |
|
Maint cysylltiad fflans |
ASME B16.5 |
|
Profi ac Arolygu |
API 598 |
|
Meincnod Pwysedd a Thymheredd |
ASME B16.34 |

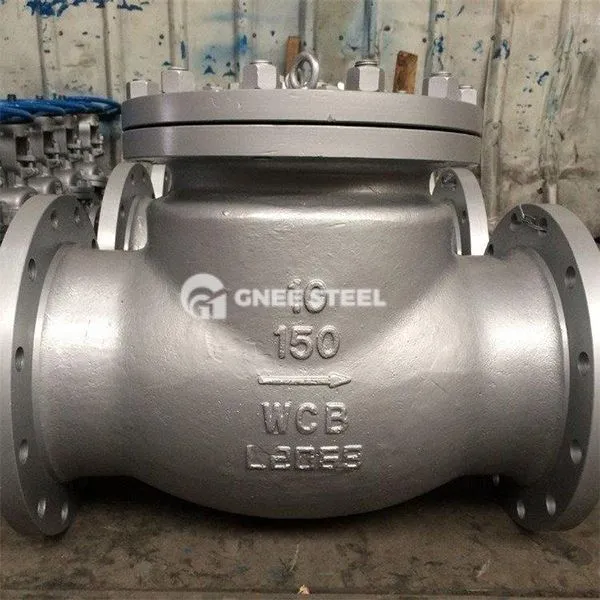

falf gwirio llinell nwy
Gwerth Cais a Diwydiant
| dimensiwn swyddogaethol | swyddogaethau penodol | Datrys problemau diwydiant |
|---|---|---|
| Flashback ac atal ffrwydrad | Blociwch lif cefn nwy i atal ôl -fflach rhag tanio nwy gweddilliol ar y gweill | Lleihau'r risg o ddamweiniau ffrwydrad a achosir gan ollyngiadau nwy (ee gellir lleihau cyfradd damweiniau gollyngiadau mewn gorsafoedd sy'n derbyn LNG o fwy na 70%) |
| Protecting Power Offer | Atal nwy pwysedd uchel rhag llifo yn ôl ac effeithio ar yr impeller pan fydd y cywasgydd nwy yn stopio, gan osgoi difrod offer | Ymestyn oes unedau atgyfnerthu nwy a lleihau costau cynnal a chadw |
| Cynnal pwysau sefydlog | Yn cynnal cydbwysedd pwysau yn y rhwydwaith piblinellau trwy gau yn gyflym er mwyn osgoi methiant rheolydd oherwydd llif gwrthdroi | Gwella sefydlogrwydd gweithredol systemau piblinellau nwy trefol |
