Disgrifiad Falf Gwirio Disg
Mae falf gwirio disg yn fath o falf gwirio swing. Ei nodwedd graidd yw ei fod yn defnyddio disg falf siâp disg fel y rhan agor a chau, ac yn sylweddoli rheolaeth llif unffordd trwy gylchdroi o amgylch siafft gylchdroi sianel sedd y falf. Mae'r falf hon wedi'i chynllunio ar gyfer piblinellau diamedr canolig a mawr, cyfradd llif isel a chyflwr llif sefydlog, yn enwedig ar gyfer golygfeydd sydd â risg uchel o ôl -lif canolig.
Dimensiynau dosbarthu:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), gall dyluniad aml-ddisg wasgaru'r grym effaith cau;
Trwy ffurfio ffurf: Sêl galed fetel (yn gallu gwrthsefyll tymheredd uchel a gwasgedd uchel), sêl feddal elastig (y gellir ei haddasu i gyfryngau cyrydol).
Strwythur Craidd ac Egwyddor Weithio
Cyfansoddiad strwythurol
Corff Falf: Wedi'i wneud yn bennaf o ddur bwrw, dur gwrthstaen neu aloi, sy'n addas ar gyfer diamedrau pibellau o DN15 i DN32 0 0; disg disg: wedi'i wneud o fetel neu ddeunydd cyfansawdd, gyda gorchudd arwyneb rwber/ptfe i wella selio; mecanwaith siafft: yn cefnogi cylchdroi (cefnogi cylchdroi disg yn rheolaidd, ac yn cefnogi'r hunan, ac yn cefnogi ei fod yn ei wneud Bearings); Arwyneb Selio: Dyluniad sianel symlach i leihau ymwrthedd llif canolig (cyfernod gwrthiant llif sy'n llai na neu'n hafal i 0.3).
Egwyddor Weithio
Llif Ymlaen: Mae'r gwasgedd canolig yn gwthio'r ddisg i gylchdroi o amgylch y siafft i agor. Po fwyaf yw'r llif, y mwyaf yw'r ongl agoriadol (hyd at 90 gradd); llif ôl -gefn: mae'r ddisg yn cau'n gyflym o dan weithred disgyrchiant, byrdwn gwrthdroi canolig a chymorth y gwanwyn (dewisol) i rwystro llif ôl
Manyleb Falf Gwirio Disg
|
Maint enwol |
2 "~ 40" (DN50 ~ DN1000) |
|
Pwysau enwol |
Dosbarth 150 ~ Dosbarth 2500 (PN10 ~ PN250) |
|
Safon: |
API 6d, API 594, ASME B16.34 |
|
Deunydd Corff |
Dur carbon, dur gwrthstaen, dur aloi, dur gwrthstaen dwplecs |
|
Diwedd Cysylltiad |
RF, BW, RTJ |
|
Enw'r Cynnyrch |
Falf gwirio dur gwrthstaen synhe |
|
Nhystysgrifau |
API, CE, ISO, EAC, TS |
|
Diwedd Cysylltiad |
Edau FF (G.NPT, BSPT, BSP, DIN259/2999) |
|
Cyfrwng addas |
Dŵr, olew a rhywfaint o hylif cyrydol |
|
Tymheredd Gwaith |
-40 i 300 gradd C. |
|
MOQ |
10 pc |
|
Tymor y Taliad |
Blaendal 30%TT, telir y balans cyn cludo'r nwyddau |
|
Pecynnau |
Bagiau plastig ------- blychau papur ------- cartonau ------- achosion pren haenog |
|
Amser Cyflenwi |
15-30 diwrnod yn ôl gorchymyn qty |
|
Porthladd cludo |
Tianjin, Ningbo, Shanghai |
|
Gallu i gynhyrchu |
10000pcs/wythnos |

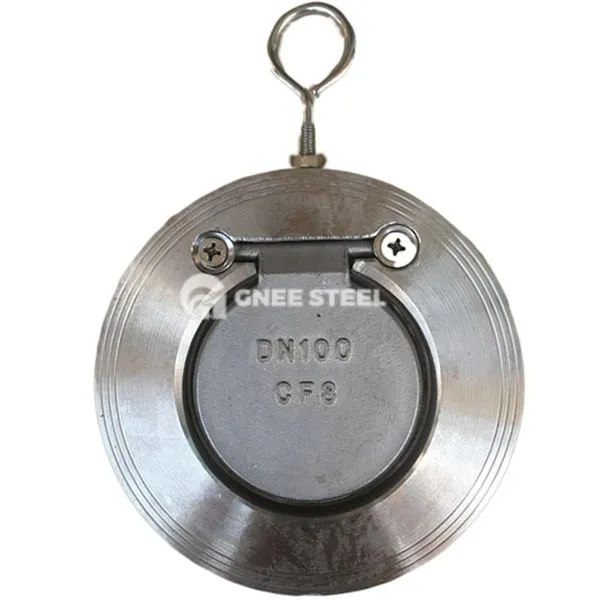

falf gwirio disg
Nodweddion perfformiad a phwyntiau dewis
anfanteision a nodweddion
Gwrthiant llif bach (tua 35% yn is na falf gwirio lifft), sy'n addas ar gyfer cyfradd llif isel a senarios llif uchel;
Gosod fertigol/llorweddol hyblyg, dim cyfyngiadau cyfeiriad caeth (wrth ei osod yn fertigol, gwnewch yn siŵr bod y cyfrwng yn llifo o'r gwaelod i'r brig).
Limitations a rhagofalon
Perfformiad selio wak: ddim yn addas ar gyfer achlysuron sydd â gofynion gwrth-ddeiliadaeth manwl uchel (megis piblinellau hydrogen);
Cyfyngiad llif pwlsio: mae angen defnyddio systemau ag amrywiadau llif cychwyn neu ddrastig aml gyda dyfeisiau clustogi;
Installation a chynnal a Chadw: Mae angen i falfiau diamedr mawr (DN sy'n fwy na neu'n hafal i 600) fod â llwyfan arolygu a dylid gwirio'r gwisgo siafft yn rheolaidd.
