Disgrifiad Falf Gwirio Llwyth Gwanwyn
Mae Falf Gwirio Llwythedig spring yn falf unffordd sydd ar gau gyda chymorth grym y gwanwyn, gan ganiatáu i'r cyfrwng lifo i un cyfeiriad a rhwystro llif ôl-gefn i'r gwrthwyneb. Ei fecanwaith craidd yw:
Agoriad llif ar gyfer y blaen: mae'r pwysau canolig yn goresgyn gwrthiant y gwanwyn ac yn gwthio'r ddisg falf (fel disg falf, pêl, ac ati) i agor, gan ffurfio sianel llif;
Llif Gwrthdroi Cau: Pan fydd y pwysau canolig yn diflannu neu'n ôl -lif yn digwydd, mae grym y gwanwyn yn ailosod y disg falf yn gyflym i'r safle selio i rwystro'r llif ôl.
Mae'r pwysau sbarduno gweithredu cau (h.y., pwysau rhwygo) yn dibynnu ar stiffrwydd y gwanwyn a'r amodau gwaith canolig.
Math a Strwythur
dosbarthu yn ôl strwythur:
Spring mewn-lein math: Mae'r disg falf yn gyfochrog ag echel y biblinell, gyda strwythur cryno, sy'n addas ar gyfer piblinellau diamedr bach (DN15 ~ 100mm);
Spring y math: Mae'r disg falf ar ongl benodol i'r biblinell, gyda gwrthiant llif is a chynnal a chadw hawdd. Fe'i defnyddir yn aml mewn senarios pwysedd uchel neu agor a chau aml;
Math o gymorth gwanwyn swing: Yn cyfuno disg falf swing colfachog â byffer y gwanwyn i leihau'r effaith gau ac mae'n addas ar gyfer piblinellau diamedr mawr (DN200 ~ 1200mm).
Key Cydrannau:
Deunydd spring: dur gwrthstaen (304\/316L) neu ddur aloi, gwrthsefyll cyrydiad ac elastig sefydlog;
Ffurflen Sêl: Sêl galed fetel (tymheredd uchel a gwasgedd uchel) neu sêl feddal elastig (PTFE\/graffit), cwrdd â safonau gollyngiadau Dosbarth VI ANSI
manyleb falf gwirio wedi'i lwytho'r gwanwyn
|
Enw'r Cynnyrch |
Falf gwirio gwanwyn diwydiant |
|||
|
Maint |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Diwedd Cysylltiad |
edafeddedig |
|||
|
Safonol |
3A, DIN, SMS, ISO |
|||
|
Gasgedi |
Silicon, epdm, viton |
|||
|
Ffordd Operation |
Actuator llawlyfr, niwmatig a thrydan |
|||
|
Y tymheredd mwyaf |
10Bar |
|||
|
Tymheredd Gwaith |
Gradd -10 i +120 gradd |
|||
|
Sgleinio arwyneb |
RA llai na neu'n hafal i 0. 8μm |
|||
|
Ffordd Cludo |
Gan Express, yn yr awyr neu ar y môr, fel y ceisiwch y cwsmer |
|||
|
Cwmpas y Cais |
Llaeth, bwyd, cwrw, diod, fferyllfa, cosmetig, dŵr ac ati |
|||

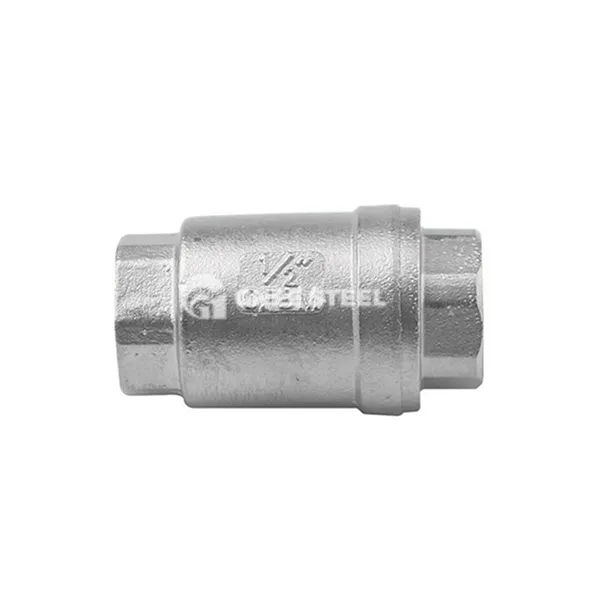

falf gwirio wedi'i llwytho'r gwanwyn
Nodweddion
Fast Response: Mae cau â chymorth y gwanwyn yn byrhau'r amser ailosod i lai na 0. 5 eiliad, gan leihau'r risg o forthwyl dŵr yn sylweddol;
Selio uchel: Mae'r gwanwyn wedi'i lwytho ymlaen llaw yn gwella'r grym clampio rhwng y disg falf a sedd y falf, a gall atal ôl-lif o dan amodau pwysedd isel yn effeithiol;
Dylunio Gwrthiant Llif Isel: Mae strwythur y sianel falf symlach yn lleihau colli pwysau, ac mae'r golled gollwng pwysau yn llai na 3% (cwbl agored); Durability: Mae'r gwanwyn a'r arwyneb selio yn gwrthsefyll gwisgo, a gall bywyd y gwasanaeth gyrraedd 5 ~ 10 mlynedd (amodau gwaith arferol).
Ceisiadau
System HVAC: Atal dŵr oeri neu lif ôl -stêm, amddiffyn pympiau dŵr a boeleri;
Piblinellau proses betrocemegol: rheoli llif un cyfeiriadol cyfryngau cyrydol (megis hylifau asid ac alcali);
System Trosglwyddo Hydrolig: Blociwch ôl -lif olew hydrolig er mwyn osgoi'r actuator rhag colli rheolaeth;
Diwydiant Bwyd a Fferyllol: Mae dyluniad misglwyf (sgleinio drych) yn diwallu anghenion rheoli hylif aseptig.
