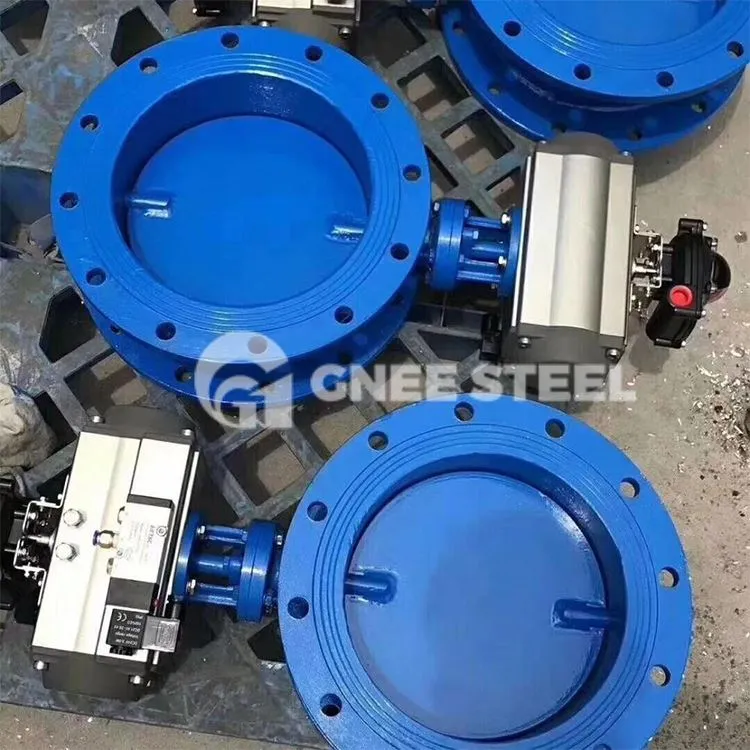

Mae falf glöyn byw niwmatig yn falf sy'n cynnwys actuator niwmatig a falf glöyn byw. Fe'i defnyddir yn eang mewn diwydiant cemegol, gwneud papur, pwll glo, petrolewm, triniaeth feddygol, cadwraeth dŵr a diwydiannau eraill. Oherwydd bod yr actuator niwmatig wedi'i osod ar y falf glöyn byw, gall y falf glöyn byw niwmatig addasu i rai amodau gwaith risg uchel a lleihau'r peryglon a allai gael eu hachosi gan weithrediad llaw. Yn enwedig ar biblinellau diamedr mawr a chanolig pwysedd isel, mae'r defnydd o falfiau glöyn byw niwmatig yn cynyddu. Yn ogystal, mae falfiau glöyn byw niwmatig diamedr mawr yn fwy darbodus a fforddiadwy o gymharu â falfiau eraill.
|
Ystod Maint |
Deunydd Corff |
|
2"-80" DN{{0}DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB ac ati. |
|
Graddfa Pwysau |
Deunydd Disg |
|
Dosbarth150-Dosbarth 600 PN{0}}PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB ac ati. |
|
Diwedd Cysylltiad |
Deunydd Sedd |
|
Fflans (FF, RF, RJ), wafer, lug, weldio casgen |
SS304 (L) + Graffit, SS316 (L) + Graffit, NBR, PTFE, EPDM, RPTFE |
|
Arddull Strwythur |
Deunydd Coesyn |
|
Porthladd Llawn, Ecsentrig Driphlyg, Ecsentrig Dwbl, consentrig |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Opsiynau Actuator |
Safon Dylunio |
|
Niwmatig |
API 609% 2c MSS SP-67}, MSS SP{}, DIN3354, EN558, JIS B2071 |
|
Amrediad Tymheredd |
Safon Wyneb yn Wyneb |
|
-29 gradd ~800 gradd |
ANSI B16.10% 2c MSS SP-68, EN{}}, JIS B2002 |
|
Safon Cysylltiad |
Safon Prawf |
|
Drilio fflans: ASME B16.5, ASME B16.47, EN1092 JIS B2220% 2c GOST 12815 |
API598% 2c EN12266.1% 2c JIS B2003 |
- Egwyddor weithredol falf glöyn byw niwmatig
Mae falf glöyn byw niwmatig yn falf glöyn byw sydd â actuator niwmatig i ddisodli gweithrediad llaw. Ei egwyddor waith yw defnyddio aer cywasgedig fel y ffynhonnell bŵer i yrru'r coesyn falf i gylchdroi, ac mae'r coesyn falf yn gyrru'r plât glöyn byw siâp disg i gylchdroi. Pennir sefyllfa gychwynnol y plât glöyn byw yn ôl yr anghenion gwirioneddol. Mae'r plât glöyn byw yn cylchdroi o'r safle cychwynnol. Pan fydd y plât glöyn byw yn cylchdroi Pan fydd y falf glöyn byw yn cylchdroi i 90 gradd gyda'r corff falf, mae'r falf glöyn byw niwmatig mewn cyflwr cwbl agored. Pan fydd y falf glöyn byw yn cylchdroi i 0 gradd neu 180 gradd gyda'r corff falf, mae'r falf glöyn byw niwmatig mewn cyflwr caeedig.
Mae actuator niwmatig y falf glöyn byw niwmatig yn rhedeg yn gymharol gyflym ac anaml y caiff ei niweidio oherwydd jamio wrth gyflawni'r weithred. Gellir defnyddio'r falf glöyn byw niwmatig fel falf torri i ffwrdd, neu gellir ei gyfarparu â gosodwr falf i wireddu rheoleiddio a rheolaeth y cyfrwng sydd ar y gweill.
- Falf Pili Pala a Weithredir niwmatig
