Mae plât glöyn byw y falf glöyn byw flange wedi'i osod i gyfeiriad diamedr y bibell. Yn sianel silindrog y corff falf glöyn byw, mae'r plât glöyn byw siâp disg yn cylchdroi o amgylch yr echelin, ac mae'r ongl cylchdroi rhwng 0 gradd a 90 gradd. Pan fydd yn cylchdroi i 90 gradd, mae'r falf yn gwbl agored. Pan fo'r falf glöyn byw flange yn y sefyllfa gwbl agored, trwch y plât glöyn byw yw'r gwrthiant pan fydd y cyfrwng yn llifo trwy'r corff falf, felly mae'r gostyngiad pwysau a gynhyrchir gan y falf yn fach iawn, felly mae ganddo nodweddion rheoli llif da. Mae gan falfiau glöyn byw ddau fath o selio: sêl elastig a sêl fetel. Ar gyfer falfiau selio elastig, gellir ymgorffori'r cylch selio yn y corff falf neu ei gysylltu ag ymyl y plât glöyn byw.
| Safonol | ISO 5752% 2c BS 5155% 2c API 609% 2c MSS-SP{}}, ASME B16.10, ASME B16.5, DIN 3202 |
| Defnyddiau | Dur Carbon, Dur Di-staen, Efydd Alwminiwm, Monel, Hastelloy, Titaniwm, Duplex, Super Duplex a nwyddau arbennig eraill. |
| Graddfeydd Pwysau | ANSI 150# i ANSI 1500# |
| Ystodau Maint | 2" i 140"- 50mm i 3500mm (Meintiau mwy ar gais) |
| modrwyau Sedd dewisol | RPTFE gwydn; INCONEL yn eistedd metel (Sioff tân ar gais) |
| Actiwadau | Llaw, Niwmatig, Trydan, Hydrolig (Pwysau Gwrth) ac Electro-hydrolig |
| Yn Diweddu Cysylltiadau | RF, RTJ |
Prif nodweddion falf glöyn byw flange yw:
1. Bach ac ysgafn, hawdd ei ddadosod a'i atgyweirio, a gellir ei osod mewn unrhyw leoliad.
2. Mae'r strwythur yn syml ac yn gryno, mae'r torque gweithredu yn fach, ac mae'r cylchdro 90 gradd yn agor yn gyflym.
3. Mae'r nodweddion llif yn tueddu i fod yn llinol ac mae'r perfformiad addasu yn dda.
4. Mae'r cysylltiad rhwng y plât glöyn byw a'r coesyn falf yn mabwysiadu strwythur di-pin, sy'n goresgyn pwyntiau gollwng mewnol posibl.
5. Mae cylch allanol y plât glöyn byw yn mabwysiadu siâp sfferig, sy'n gwella'r perfformiad selio ac yn ymestyn bywyd gwasanaeth y falf. Gall gadw dim gollyngiad am fwy na 50,000 o weithiau agor a chau dan bwysau.
6. Gellir ailosod y seliau ac mae'r selio yn ddibynadwy ac yn cyflawni selio dwy ffordd.
7. Gellir chwistrellu'r plât glöyn byw yn unol â gofynion y defnyddiwr, fel neilon neu polytetrafluoroethylene.
8. Gellir dylunio'r falf gyda chysylltiad fflans a chysylltiad wafer.
9. Gall y modd gyrru fod â llaw, trydan neu niwmatig.
Mae falfiau glöyn byw fflans yn addas ar gyfer diwydiannau fel cyflenwad dŵr a draenio, carthffosiaeth, bwyd, gwresogi, nwy, llongau, ynni dŵr, meteleg, systemau ynni, a thecstilau gyda thymheredd Llai na neu'n hafal i 120 gradd neu Llai na neu'n hafal i 150 gradd a phwysau enwol Llai na neu'n hafal i 1.6MPa. Maent yn arbennig o addas ar gyfer selio dwy ffordd ac mewn sefyllfaoedd lle mae'r corff falf yn dueddol o rydu, fe'i defnyddir fel cyfrwng rheoleiddio llif a rhyng-gipio.

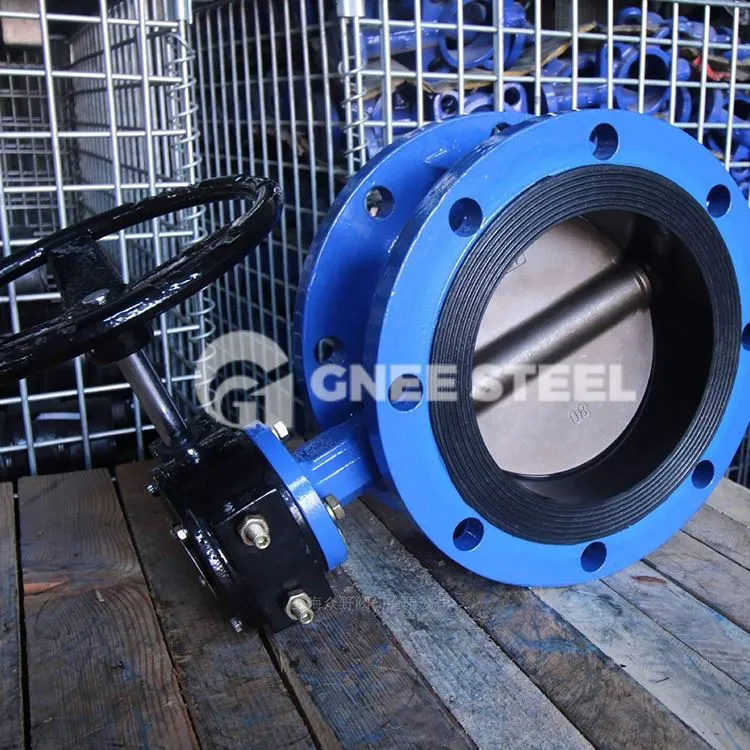

Math fflans falf glöyn byw
