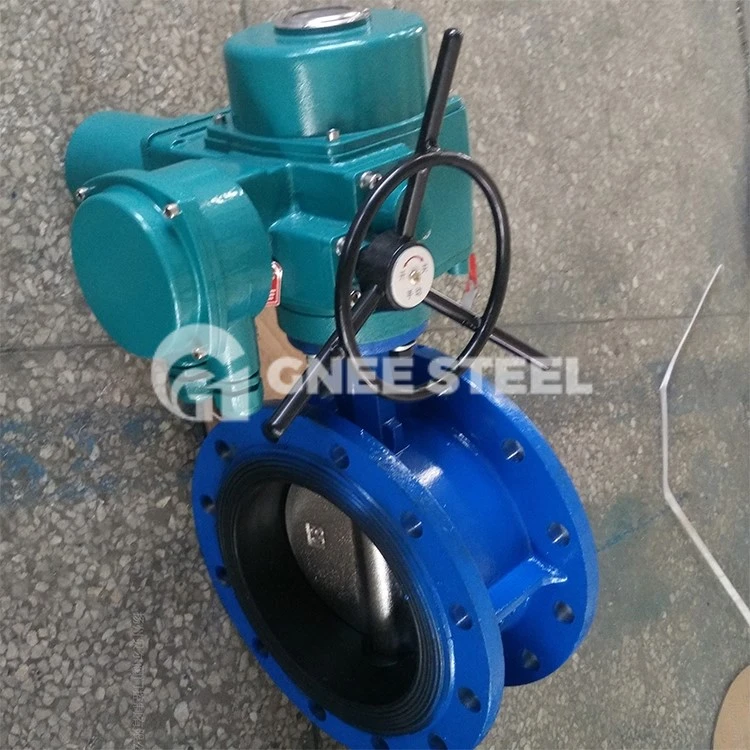

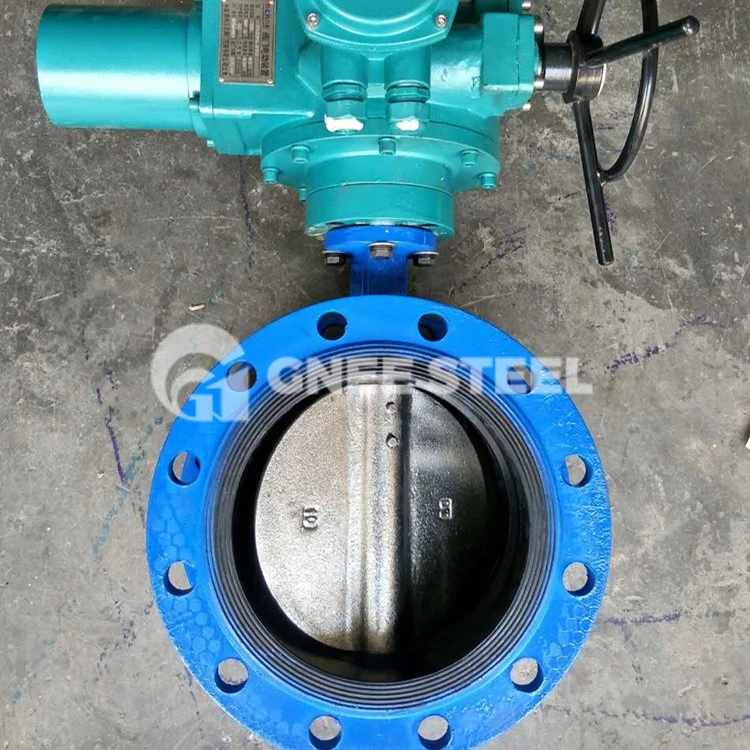

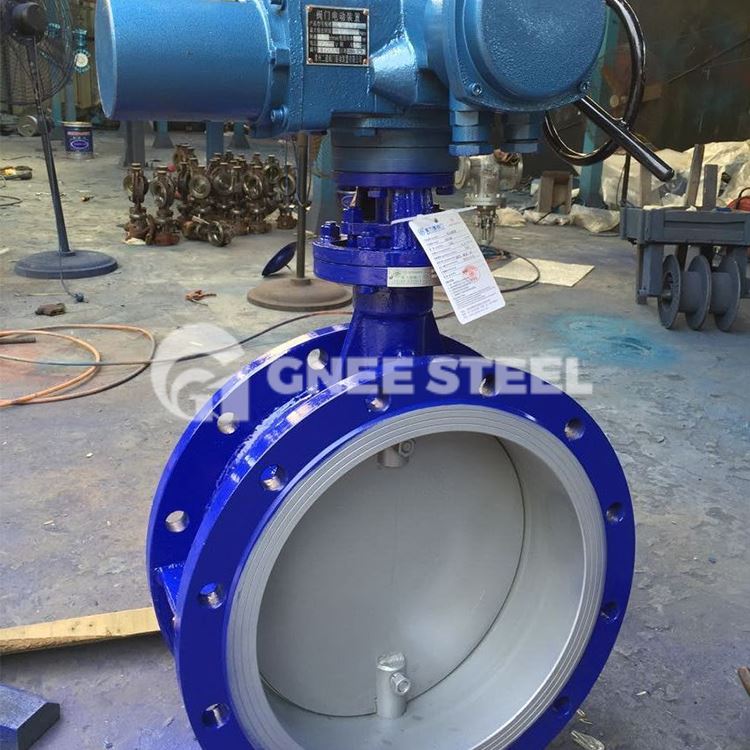

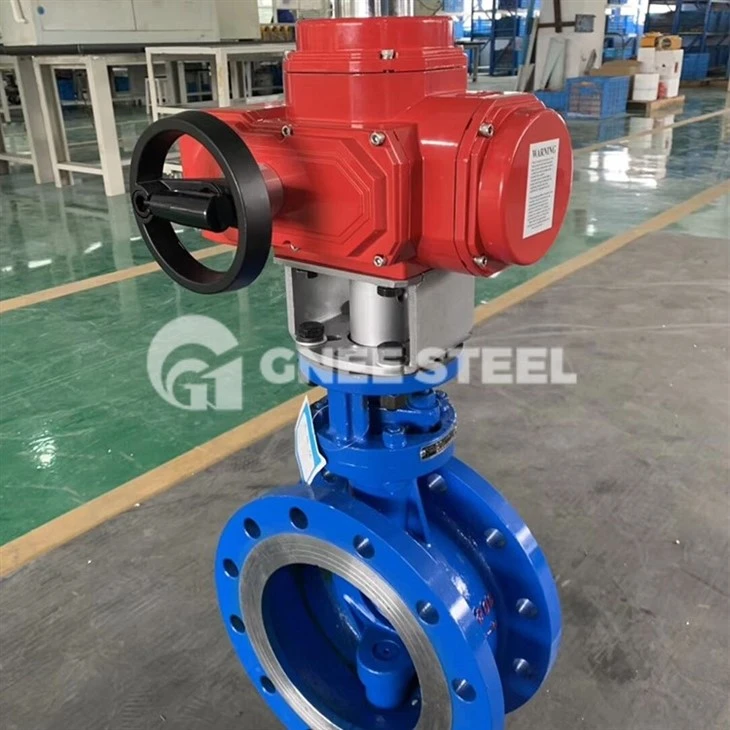

Falf glöyn byw Trydan Disgrifiad
Mae gan y falf glöyn byw nodweddion strwythur syml, cyfaint pwynt bach, pwysau ysgafn, defnydd isel o ddeunydd, maint gosod bach, newid cyflym, cylchdro cilyddol 90 gradd, a trorym gyrru bach. Fe'i defnyddir i dorri i ffwrdd, cysylltu, a rheoleiddio'r cyfrwng sydd ar y gweill. Mae ganddo nodweddion rheoli llif Da a pherfformiad selio cau.
| Safon dylunio | API 609 ASME B16.34 |
| Hyd strwythurol | ASME B16.10, GBT 12221 |
| Diwedd cysylltu | ASME B16.5, ASME B16.47, ASME B16.25, GB / T 9113 |
| Safon prawf | API 598, YW0 5208GB/T 26480GBT 13927 |
| Diamedr enwol | NPS 2" - 48DN50- DN1200 |
| Tymheredd gweithredu | -46 - 250 gradd |
| Pwysau enwol | DOSBARTH 150 - 600 (PN20- PN1001 |
| Deunydd | Prif fater: A216 WCB, WCC; A217 WC6, WC9,C5,C12,C12A, CA15; A351 CF8,CF8M,CF3,CF3M,CF8C,CN3MN,CK3MCUN,CN7M; A352 LCB, LCC; A494 CW-6MC,CU5MCUC,M35-1; A890 4A(CD3MN) 5A(CE3MN), 6A(CD3MWCuN), ac ati. |
Egwyddor rheoli falf glöyn byw trydan
Egwyddor rheoli'r falf glöyn byw trydan yw rheoli newid y disg falf trwy fodur i gyflawni rheoleiddio llif hylif neu nwy. Mae'r egwyddor reoli benodol fel a ganlyn:
1. rheolaeth modur:
Mae falfiau glöyn byw trydan yn cael eu rheoli gan foduron, gan ddefnyddio moduron DC neu moduron AC yn gyffredinol. Yn ôl y signal rheoli, mae'r modur yn cylchdroi i agor a chau'r ddisg falf, a thrwy hynny newid maint y sianel hylif.
2. Derbyn signalau rheoli:
Mae falfiau glöyn byw trydan yn derbyn signalau rheoli allanol, fel arfer signalau trydanol neu signalau niwmatig. Mae signalau trydanol fel arfer yn signalau analog (fel 4-20mA) neu signalau digidol (fel 0-5V), ac mae signalau niwmatig fel arfer yn signalau pwysedd aer.
3. adborth sefyllfa:
Fel arfer mae gan falfiau glöyn byw trydan ddyfais adborth safle i roi adborth am wybodaeth sefyllfa'r ddisg falf. Mae dyfeisiau adborth safle a ddefnyddir yn gyffredin yn cynnwys synwyryddion safle cylchdro neu synwyryddion Neuadd. Mae'r ddyfais adborth safle yn bwydo gwybodaeth sefyllfa'r ddisg falf yn ôl i'r system reoli i gyflawni rheolaeth falf fanwl gywir.
4. System reoli:
Mae system reoli'r falf glöyn byw trydan yn cyfrifo signal rheoli gyriant y modur trwy algorithm rheoli yn seiliedig ar y signal rheoli a dderbynnir a'r signal adborth lleoliad, ac yn rheoli cyfeiriad cylchdroi a chyflymder y modur i gyflawni rheolaeth agor a chau'r falf. disg.
I grynhoi, egwyddor reoli'r falf glöyn byw trydan yw derbyn signalau rheoli allanol a gosod signalau adborth trwy'r system reoli, a chyfrifo'r signal rheoli gyrru i'r modur, a thrwy hynny reoli agor a chau'r ddisg falf a chyflawni llif hylif. rheoleiddio.
