T porthladd 3- ffordd Disgrifiad Falf Bêl
Mae falf pêl tair ffordd math T yn falf sy'n rheoli cysylltedd tri phibell orthogonal trwy gylchdroi'r bêl . wedi'i threfnu ei sianel llif mewn siâp T, a all wireddu swyddogaethau dargyfeirio canolig, cydlifiad cydlifiad a newid cyfeiriad llif {.
Prif Gynulliad
Valve corff: ffug neu gast (dur carbon/dur gwrthstaen), gyda thair flanges/rhyngwyneb edau;
Ball: Dyluniad sianel siâp T, triniaeth caledu arwyneb (fel chwistrellu carbid twngsten) i wella ymwrthedd gwisgo;
Sedd Falf: Strwythur Pedair Sedd (Safon IS Sedd Falf Ddwbl) I Gyflawni Cydbwysedd Selio Dwyffordd .
Modd gweithio
| Swydd Sffêr | Function | Application |
|---|---|---|
| Cylchdro 90 gradd | A → B neu A → C split | Dosbarthiad deunyddiau crai cemegol |
| Cylchdro 180 gradd | B+c → a confluence | Cludiant cymysgu olew |
| Ongl benodol | A → B+C neu full Shutdown | Cau brys |
T porthladd 3- fanyleb falf pêl ffordd
Safonau cynhyrchu a phrofi
| Prosiect | Requirements a safonau |
|---|---|
| Safonau material | Corff falf: ASTM A105 (dur carbon) / A182 (dur gwrthstaen); Sêl: PTFE / PEEK (Gwrthiant tymheredd yn llai na neu'n hafal i 200 gradd) |
| Prawf sealing | - Sêl gwasgedd isel (0.6MPA): cyfradd gollwng llai na neu'n hafal i ddosbarth V ISO 5208; - Sêl Pwysedd Uchel (1.1 × PN): Dim Gollyngiadau Gweladwy |
| Profi Perfformiad | Cylchoedd agor a chau pwysau 2000 (dim glynu) + prawf gwrth-statig (gwrthiant llai na neu'n hafal i 10Ω) |
| Gofynion ardystio | API 6D (Falf Biblinell), Ardystiad Diogelu Tân (API 607) |
Manyleb
| Baramedrau | Hystod |
|---|---|
| Diamedr nominal | DN15 ~ DN300 (cysylltiad fflans yn bennaf) |
| Lefel pressure | 1.6mpa ~ 6.4mpa (PN16 ~ PN64) |
| Tymheredd perthnasol | Gradd -196 ~ 550 gradd (yn gorchuddio amodau oer i dymheredd uchel i dymheredd uchel) |
| Drive Mode | Llawlyfr, gêr llyngyr, niwmatig (gwrth-ffrwydrad), trydan |
Ngheisiadau
| Industry | Ngheisiadau | Functions |
|---|---|---|
| Petrocemegol | Cymhareb olew crai, newid porthiant adweithydd | Rheoli'r gymhareb gymysgu yn union i atal golosg |
| Egni a thrydan | Gwyro stêm, system dŵr bwydo boeler | Tymheredd uchel a gwasgedd uchel (25mpa/550 gradd) toriad llif dibynadwy |
| Adeiladwaith | System Dŵr Balast, Piblinell Olew Tanwydd | Mae dyluniad cryno yn ffitio i ofod caban bach |
| Bwyd pharmaceutical | Piblinell Glanhau CIP, dosbarthiad canolig di -haint | Nid oes gan y twll cyfan ongl farw ac mae'n cwrdd â'r gofynion misglwyf |

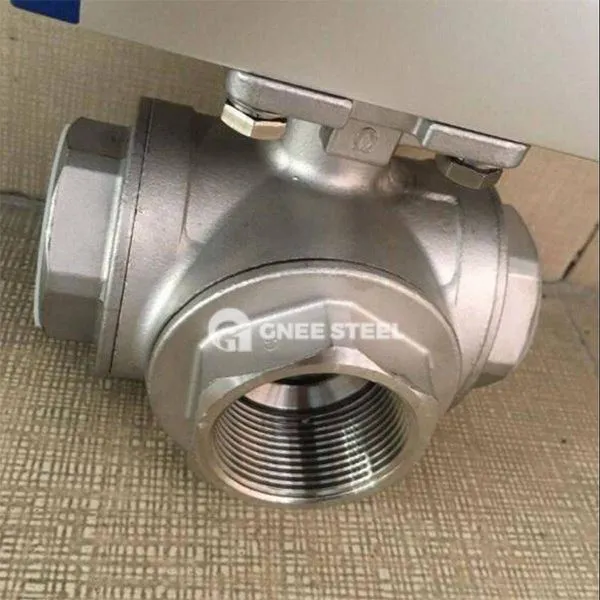

T porthladd 3- way falf bêl
Manteision
Multi-swyddogaeth rheolaeth
Gall falf sengl wireddu dargyfeirio llif, cydlifiad a gwrthdroi, gan symleiddio dyluniad y biblinell 30%.
Gwrthiant llif llif ac effeithlonrwydd uchel
Dyluniad diamedr llawn, cyfernod gwrthiant llif ≈ adran pibell syth, ynni gan arbed mwy na 15%.
Selio Rellog
Mae'r strwythur pedair sedd yn gytbwys, ac mae'r bywyd selio yn cael ei gynyddu 3 gwaith o dan dymheredd uchel/gwasgedd uchel .
Cynnal a chadw eas
Strwythur wedi'i osod ar y brig, dim ond 30 munud . y mae ailosod morloi yn ei gymryd
Manylebau pecynnu a chludiant
Gofynion Pacio
DN50 ac is: Blwch pren gwrth-leithder + gorchudd amddiffyn flange;
Dn50 ac uwch: Blwch pren ffrâm sefydlog, corff falf wedi'i atal ar gyfer shockproof .
Label transportation
Marciwch y lefel pwysau, y saeth llif a label "bregus shockproof";
Atodwch Adroddiad Deunydd, Tystysgrif Prawf a Dogfennau Ardystio API .
Mae falf pêl tair ffordd math T yn datrys pwyntiau poen craidd dosbarthiad canolig, selio tymheredd uchel a chyfyngiad gofod mewn systemau pibellau cymhleth trwy arloesi strwythurol a phrofi trylwyr .
