Forged 3- Ffordd Disgrifiad Falf Bêl
Mae falf bêl tair ffordd wedi'i ffugio yn cyfeirio at falf bêl arbennig y mae ei chorff falf yn cael ei ffurfio trwy broses ffugio (yn wahanol i gorff falf cast) . Mae ganddo ddwysedd deunydd uwch a chryfder cywasgol ac mae'n addas ar gyfer amodau gwaith llym gyda thymheredd uchel, gwasgedd uchel, cyrydiad cryf neu ofynion glendid uchel .}
Manteision
1. Perfformiad Cryfder Uchel a Gwrthiant Pwysedd
Mantais dwysedd llorïo
Mae'r broses ffugio yn dileu diffygion pore castio, yn cynyddu dwysedd deunydd 15%, ac mae ganddo gryfder tynnol uwch;
Gall y capasiti dwyn pwysau gyrraedd class 900 (90mpa) , sy'n addas ar gyfer piblinellau olew pwysau a nwy ultra-uchel .
Gwarant caledwch tymheredd
Mae dur ffug (fel ASTM A350 LF2) yn cael ei drin yn gryogenig, gydag egni effaith sy'n fwy na neu'n hafal i 40J ar radd -196, ac mae'n gallu gwrthsefyll cracio brau tymheredd isel .
2. Gwell dibynadwyedd selio
SEFYDLIAD SEAL CALED METAL
Mae gan yr arwyneb ffugio orffeniad uchel (RA llai na neu'n hafal i 0.8μm), ac mae'n cael ei baru â sfferau wedi'u gorchuddio â carbid twngsten i gyflawni selio class VI;
Mae'r bywyd selio yn cael ei ymestyn 3 gwaith o dan amodau tymheredd uchel (450 gradd) (o'i gymharu â chyrff falf cast) .
Pwysedd bidirectional hunan-gydbwyso
Dyluniad sedd falf effaith piston deuol, gollyngiad sero (cyfradd gollwng yn llai na neu'n hafal i 10⁻⁶ mbar · l/s) pan fydd y gwahaniaeth pwysau ymlaen a gwrthdroi yn llai na neu'n hafal i 10MPa .
3. Manteision optimeiddio strwythurol
Compact and Lightweight Design
O dan yr un lefel pwysau, mae'r corff falf dur ffug 30% yn ysgafnach na'r corff falf cast, gan arbed gofod gosod; Strwythur wedi'i osod ar y mownt: Nid oes angen datgymalu'r biblinell ar gyfer cynnal a chadw, ac mae disodli morloi ar-lein yn cymryd llai na 30 munud . Diogelwch Diogelwch
Mae'r coesyn falf ffug un darn yn dileu'r risg o dorri ac yn cwrdd ag ardystiad gwrth-dân API 607 (dim gollyngiadau ar ôl 30 munud o dân ar 650 gradd);
Mae dyfais gwrth-statig (gwrthiant yn llai na neu'n hafal i 10Ω) yn atal gwreichion rhag gweithredu cyfryngau fflamadwy .
Forged 3- Ffordd fanyleb falf pêl
Manyleb
proses ffugio corff valve
Deunydd: dur carbon (A105), dur gwrthstaen (304/316L) neu aloi wedi'i seilio ar nicel (fel N6);
Manteision: Mae ffugio yn dileu diffygion pore castio, a gall y pwysau dwyn gyrraedd dosbarth 900.
Dylunio sianel ball a llif
Strwythur math t: Mae tri phorthladd yn orthogonal i gyflawni dargyfeiriad, cydlifiad neu newid canolig (megis cymhareb olew);
Strwythur math L: Dim ond dau borthladd sydd wedi'u cysylltu, wedi'u neilltuo i newid cyfeiriad llif (megis newid sianel dŵr oeri);
Mae wyneb y bêl trwy'r twll wedi'i galedu (fel chwistrellu carbid twngsten), a chynyddir y gwrthiant gwisgo 2 gwaith .
System Selio
Sedd Falf: Defnyddir polytetrafluoroethylen (PTFE) ar gyfer tymheredd arferol, defnyddir PEEK/ppl gwell ar gyfer tymheredd uchel; Defnyddir sêl galed fetel ar gyfer pwysau uwch-uchel;
Dylunio wedi'i osod ar fownt: mae'r coesyn falf a'r bêl yn cael eu ffugio yn ei chyfanrwydd, a gellir eu dadosod a'i ymgynnull ar-lein yn ystod y gwaith cynnal a chadw .
Modd gyrru
Llawlyfr, niwmatig (ardystiedig ATEX) neu drydan, cyflymder ymateb yn llai na neu'n hafal i 0 . 5 eiliad (cyflwr torri brys).
Gofynion cynhyrchu a phrofi:
Ardystiad material: - Mae ffugiadau yn cydymffurfio ag ASTM A105 (dur carbon) neu A182 (dur gwrthstaen);
- Darparu adroddiad olrhain materol a chofnodion triniaeth gwres
Prawf seal: - Sêl pwysedd isel (0.6MPA) Cyfradd gollwng llai na neu'n hafal i ISO 5208 Dosbarth V;
- Sêl Pwysedd Uchel (1.1 gwaith pwysau enwol) Dim Gollyngiad Gweladwy
Prawf perfformiad: - 2000 Cylchoedd agor a chau pwysau (dim jamio/gollyngiad);
-Prawf gwrth-statig (ymwrthedd pêl coesyn yn llai na neu'n hafal i 10Ω)
Ardystiad arbennig: - API 6d (falf biblinell);
- API 607 Ardystiad Diogelu Tân (Gofyniad Gorfodol ar gyfer Diwydiant Petrocemegol)
Ngheisiadau
| Niwydiant | Applications | Function |
|---|---|---|
| Petrocemegol | Olew crai yn cyfrannu, piblinell cracio catalytig | Rheoli cymhareb cymysgu'r cyfryngau yn union i atal golosg adweithydd |
| Egni a thrydan | Dargyfeirio system stêm, newid dŵr porthiant boeler | Sicrhewch doriad llif dibynadwy o dan dymheredd uchel ac amodau gwasgedd uchel (ymwrthedd pwysau sy'n fwy na neu'n hafal i 25MPA) |
| Diwydiant Metelegol | System Cylchrediad Dŵr Oeri Ffwrnais Chwyth | Newid cylchedau dŵr yn gyflym i atal ymyrraeth oeri rhag achosi i offer orboethi |
| Fine Chemicals | Dosbarthiad cyfryngau cyrydol (piblinellau asid/alcali) | Mae gan gorff falf ffug 50% o wrthwynebiad cyrydiad yn uwch, gan ddileu'r risg o ollwng |

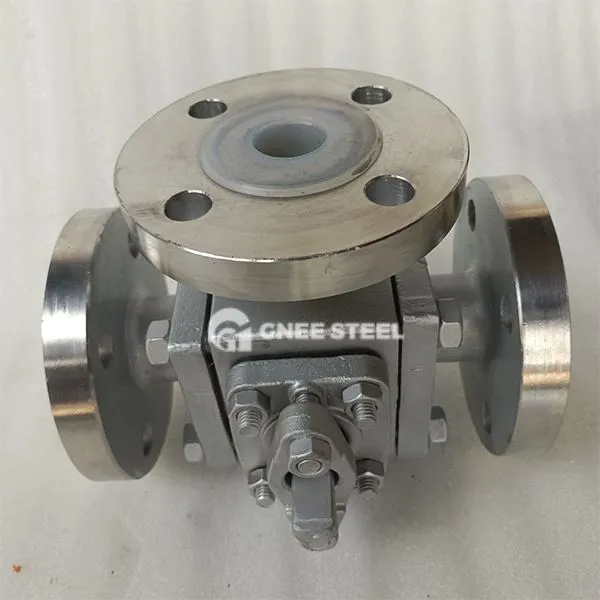

Forged 3- Falf bêl ffordd
Manylebau pecynnu a chludiant
Gofynion Pacio
Diamedr y falf sy'n llai na neu'n hafal i DN100: blwch pren wedi'i leinio â phapur olew gwrth-leithder, wyneb fflans wedi'i gyfarparu â gorchudd amddiffynnol plastig;
Diamedr y falf ＞ DN100: Ffrâm blwch pren sefydlog, corff falf wedi'i atal i atal gwrthdrawiad .
marc transportation
Marcio blwch: Marc a model falf "i fyny" "gwrth-leithder", lefel pwysau;
Dogfennau ynghlwm: Rhestr Pacio, Tystysgrif Cydymffurfiaeth, Adroddiad Deunydd, Tystysgrif Prawf (gan gynnwys ardystiad API/ISO)
