Falfiau pêl wedi'u gosod ar drunnion flanged

Mae falf pêl trunnion flange yn falf lle mae'r rhan agoriadol a chau (pêl) yn cael ei gyrru gan goesyn y falf ac yn cylchdroi o amgylch echel coesyn y falf. Defnyddir y falf hon fel arfer i reoli llif yr hylif ar y gweill a gellir ei hagor neu ei chau trwy gylchdroi 90 gradd.

‌Main Strwythur‌

‌ Corff a Phêl: Mae'r corff falf yn cael ei wneud yn bennaf o ddur bwrw (WCB), dur gwrthstaen (304/316L) neu ddur ffug, ac mae wyneb y bêl yn wyneb aloi caled i wella ymwrthedd gwisgo.
Mae'r bêl wedi'i gosod gan gyfeiriannau uchaf ac isaf i atal y pwysau canolig rhag gwthio'r bêl i symud a lleihau'r torque gweithredu.
‌Sealing cydrannau‌:
Dyluniad sedd falf ‌dual: Mae dwy sedd falf annibynnol wedi'u lleoli ar ddwy ochr y bêl, gan gefnogi selio dwyochrog ac ynysu canolig.
‌ Strwythur gwrth -danau: Os bydd tân, mae'r cylch selio gwrth -dân yn ffurfio sêl fetel gyda'r bêl, sy'n cydymffurfio â safon API 607.

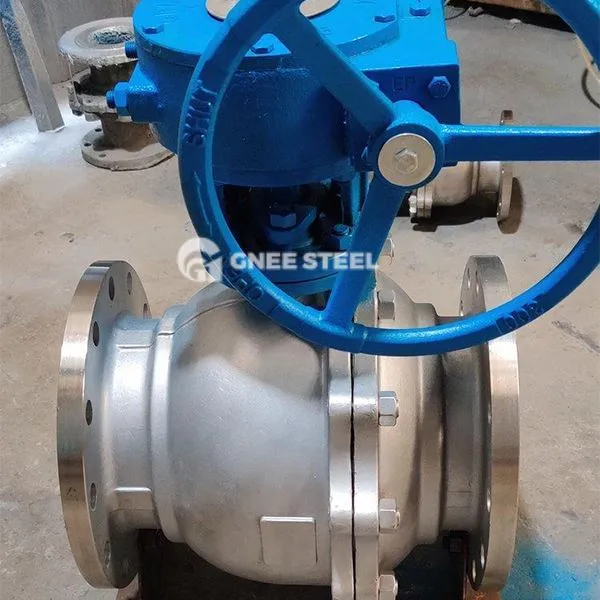

Falfiau pêl wedi'u gosod ar drunnion flanged



Ngheisiadau
Piblinellau pellter hir: olew a nwy diamedr mawr (dn 600+), piblinellau dŵr, sy'n addas ar gyfer amgylcheddau pwysedd uchel uwchben dosbarth 600.
Petrocemegol: Adweithyddion pwysedd uchel, piblinellau stêm tymheredd uchel a rheolaeth cyfryngau cyrydol.
Offer diwydiannol: Systemau boeler, piblinellau cludo slyri sy'n cynnwys gronynnau ac amddiffyn rhag tân.
Argymhellion Dewis a Chynnal a Chadw

Pwyntiau dewis
Mae senarios pwysedd uchel: Corff falf dur ffug + sêl galed (fel aloi stellite) yn cael ei ffafrio.
Cyfryngau cyrydol: 316L Corff falf dur gwrthstaen + cylch sêl fflwororubber.
Gofynion Amddiffyn Tân: Rhaid i ddyluniad cylch morloi amddiffyn rhag tân gydymffurfio â safonau API 607.
Argymhellion Cynnal a Chadw
Iro rheolaidd: chwistrellwch saim tymheredd uchel i goesyn y falf a dwyn bob 6 mis i atal jamio.
Canfod Sêl: Gwiriwch y sedd falf yn gwisgo bob blwyddyn o dan amodau pwysedd uchel a disodli'r cylch gwanwyn neu'r cylch sêl mewn pryd.
