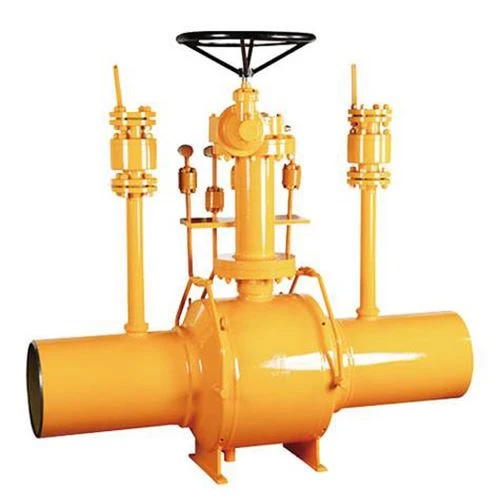

Disgrifiad Cynnyrch
Mae falfiau pêl wedi'u weldio â nwy yn falfiau sydd wedi'u cynllunio'n benodol ar gyfer systemau trosglwyddo nwy. Maent yn cysylltu â phiblinellau trwy weldio ac yn cynnwys perfformiad selio uchel, dibynadwyedd uchel, a gwrthiant cyrydiad. Yn addas ar gyfer trosglwyddo a rheoli cyfryngau nwy fel nwy naturiol, nwy petrolewm hylifedig (LPG), a nwy wedi'i weithgynhyrchu, fe'u defnyddir yn eang mewn rhwydweithiau piblinellau nwy trefol, cyflenwad nwy diwydiannol, cynhyrchu pŵer wedi'i danio â nwy, a phrosesau nwy cemegol, gan wasanaethu fel offer hanfodol ar gyfer sicrhau gweithrediad diogel systemau nwy.

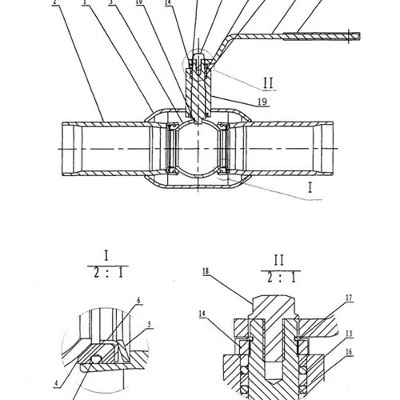

Tynnu llun falfiau pêl weldio nwy
Manyleb Cynhyrchion
| Cynnyrch | Falfiau Pêl Nwy wedi'u Weldio'n Llawn |
| Diamedr enwol | NPS 2", 3", 4", 6", 8", 10", 12", 14", 16", 20", 24", 28", 32", 36", 40", 48 |
| Diamedr enwol | Dosbarth 150, 300, 600, 900, 1500, 2500. |
| Diwedd Cysylltiad | Flanged (RF, RTJ), BW, Addysg Gorfforol |
| Gweithrediad | Lever, Gêr mwydod, Coesyn Moel, Actiwator Niwmatig, Actiwator Trydan |
| Defnyddiau | Wedi'i ffugio: A105, A182 F304, F3304L, F316, F316L, A182 F51, F53, A350 LF2, LF3, LF5 Castio: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A352 LCB, A995 4A{. 5A, Inconel, Hastelloy, Monel |
| Strwythur | Bore Llawn neu Lei, RF, RTJ, BW neu Addysg Gorfforol, Mynediad ochr, mynediad uchaf, neu ddyluniad corff wedi'i weldio Bloc Dwbl a Gwaedu (DBB), Ynysu Dwbl a Gwaedu (DIB) Sedd argyfwng a chwistrelliad coesyn Dyfais Gwrth-Static |
| Dylunio a Gwneuthurwr | API 6D, API 608, ISO 17292 |
| Wyneb yn Wyneb | API 6D, ASME B16.10 |
| Diwedd Cysylltiad | BW (ASME B16.25) |
| MSS SP-44 | |
| RF, RTJ (ASME B16.5, ASME B16.47) | |
| Prawf ac Arolygu | API 6D, API 598 |
| Arall | NACE MR-0175, NACE MR-0103, ISO 15848 |
| Ar gael hefyd fesul | PT, UT, RT, MT. |
| Dyluniad diogel rhag tân | API 6FA, API 607 |
Nodweddion Craidd Falfiau Ball wedi'u Weldio â Nwy
1. Deunydd a Gwrthsefyll Cyrydiad
Deunydd Corff Falf: Yn nodweddiadol wedi'i wneud o ddur carbon (ee, WCB), dur di-staen (ee, 304, 316L), neu ddur tymheredd isel (ee, LCB) i addasu i nodweddion ac amodau gweithredu gwahanol gyfryngau nwy.
Deunydd Selio: Yn defnyddio deunyddiau selio sy'n gallu gwrthsefyll cyrydiad, fel polytetrafluoroethylene (PTFE), para-polystyren (PPL), neu strwythurau selio metel i sicrhau perfformiad selio tymor hir.
Triniaeth gwrth-cyrydiad: Gall arwyneb y corff falf gael ei orchuddio neu ei blatio â haenau gwrth-rhwd i ymestyn oes y gwasanaeth.
2. Cysylltiad Wedi'i Weldio
Dull Cysylltiad: Defnyddir weldio casgen neu weldio soced i sicrhau cysylltiad di-dor rhwng y falf a'r biblinell, gan leihau'r risg o ollyngiadau.
Manteision: Mae cysylltiadau wedi'u weldio yn fwy cadarn na chysylltiadau fflans, sy'n addas ar gyfer pwysedd uchel, tymheredd uchel, neu biblinellau claddedig, ac yn dileu problemau llacio bolltau neu heneiddio gasged.
3. Dyluniad Strwythurol
Strwythur Pêl arnofiol neu Bêl Sefydlog:
Pêl arnofio: Mae'r bêl yn pwyso'n dynn yn erbyn y sedd falf o dan bwysau'r cyfrwng, gan gyflawni selio deugyfeiriadol, sy'n addas ar gyfer amodau pwysau canolig ac isel. Pêl Sefydlog: Mae Bearings uchaf ac isaf yn cefnogi'r bêl, ac mae'r sedd falf yn cael ei digolledu'n awtomatig gan ffynhonnau neu bwysedd canolig, sy'n addas ar gyfer cymwysiadau diamedr uchel -pwysedd, mawr.
Dyluniad gwrth-dân: Mae gan rai falfiau strwythur selio gwrth-dân, gan gynnal lefel benodol o selio hyd yn oed os bydd tân i atal damweiniau eilaidd a achosir gan ollyngiadau nwy.
Dyluniad gwrth-statig: Mae ffynhonnau dargludol yn cael eu gosod rhwng y bêl a'r coesyn falf, a rhwng y coesyn falf a'r corff falf, i atal cronni trydan statig a allai achosi gwreichion.
4. Gweithredu a Rheoli
Gweithredu â Llaw: Gyda handlen neu flwch gêr, sy'n addas ar gyfer falfiau diamedr bach.
Actuator Trydan/Niwmatig: Mae'n galluogi rheolaeth o bell a gweithrediad awtomataidd, sy'n addas ar gyfer cymwysiadau diamedr mawr neu raglenni sy'n gofyn am newid aml.
Dyfais Terfyn: Yn sicrhau bod y falf yn gwbl agored ac ar gau, gan atal difrod rhag trorym gormodol.
5. Manteision Perfformiad
Perfformiad Selio Uchel: Dyluniad dim gollyngiadau, sy'n bodloni gofynion diogelwch llym y diwydiant nwy.
Gwrthiant Pwysedd Uchel: Yn gallu gwrthsefyll graddfeydd pwysau hyd at PN100 (10MPa) neu Ddosbarth 600.
Gwrthiant tymheredd isel -: Mae rhai falfiau yn addas ar gyfer amodau cryogenig yn amrywio o -46 gradd i -196 gradd , ac maent yn berthnasol i systemau nwy naturiol hylifedig (LNG).
Bywyd gwasanaeth hir: Mae deunyddiau o ansawdd uchel a pheiriannu manwl yn sicrhau bod y falfiau'n gweithredu'n sefydlog yn y tymor hir o dan amodau llym.
Cymwysiadau o Falfiau Pêl Nwy Wedi'u Weldio'n Llawn
1. Rhwydweithiau Piblinellau Nwy Trefol
Prif linellau a llinellau cangen: Defnyddir i reoli trosglwyddo a dosbarthu nwy, gan sicrhau cyflenwad nwy sefydlog.
Gorsafoedd rheoleiddio pwysau: Defnyddir ar y cyd â rheolyddion pwysau i addasu pwysedd nwy.
2. Cyflenwad Nwy Diwydiannol
Diwydiannau cemegol, metelegol, cerameg a diwydiannau eraill: Defnyddir i reoli llif a phwysau nwyon proses (fel nwy naturiol a nwy popty golosg).
3. Cynhyrchu Pŵer sy'n cael ei danio â Nwy
Systemau cyflenwi nwy tyrbin nwy ac injan hylosgi mewnol: Sicrhau dibynadwyedd a diogelwch cyflenwad nwy.
4. Systemau LNG ac LPG
Terfynellau derbyn nwy naturiol hylifedig, tanciau storio, a gorsafoedd nwyeiddio: Defnyddir ar gyfer rheoli a throsglwyddo cyfryngau cryogenig.
5. Boeleri ac Offer Gwresogi sy'n cael eu Tanio â Nwy
Rheoli'r cyflenwad nwy i losgwyr nwy i sicrhau effeithlonrwydd hylosgi.
