Disgrifiad Cynnyrch

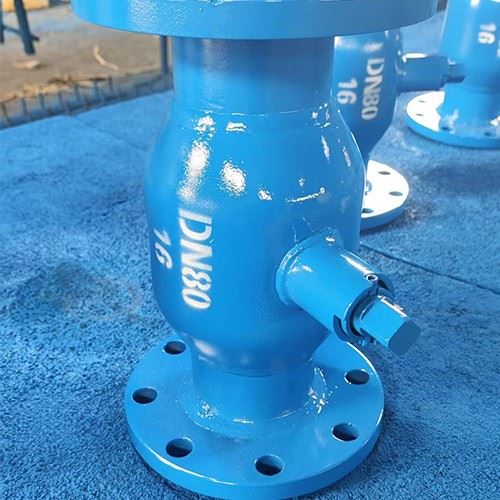

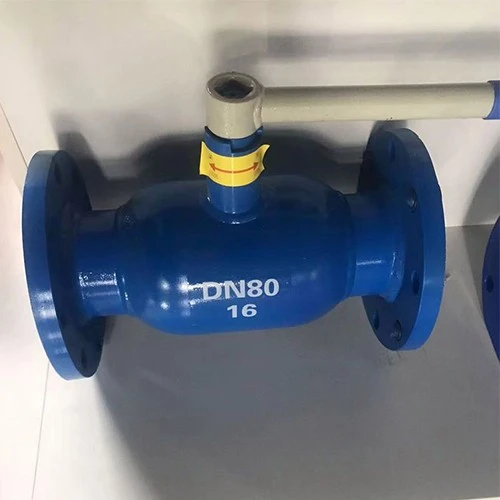

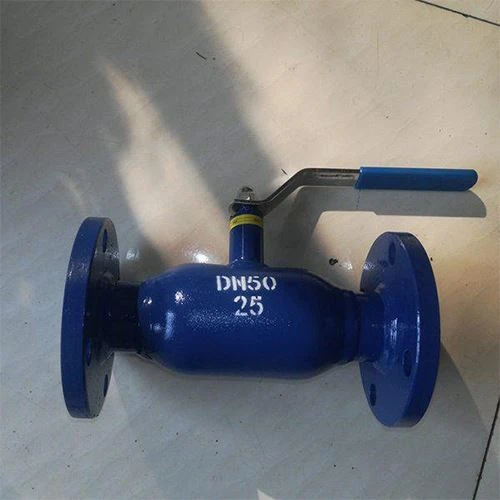

Mae'r falf bêl fflans wedi'i weldio'n llawn yn gynnyrch ardderchog sy'n arbed ynni ac sy'n gyfeillgar i'r amgylchedd. Ei nodwedd allweddol yw y gall gollyngiadau mewnol gyrraedd cyflwr "sero gollyngiad" pan fydd y falf ar gau, gan leihau colledion ynni. Mae hyn yn gwella effeithlonrwydd ynni yn sylweddol a chywirdeb mesuryddion gwres. Mae'r falf yn cynnwys corff falf wedi'i weldio'n llawn a gasged Teflon wedi'i atgyfnerthu â charbon, gan ganiatáu ar gyfer gweithrediad aml a bywyd gwasanaeth hir hyd yn oed ym mhresenoldeb amhureddau a chemegau. Mae'r bêl ddur di-staen wedi'i falu'n fân yn sicrhau agor a chau llyfn am flynyddoedd lawer, gan warantu gweithrediad dibynadwy. Defnyddir y cynnyrch yn eang mewn piblinellau pellter hir mewn rhwydweithiau pŵer nwy naturiol, olew, gwresogi, cemegol a thermol fel dyfais reoli ar gyfer agor a chau. O'i gymharu â chynhyrchion tebyg yn yr un diwydiant, mae ganddo gorff falf llai ac ymddangosiad mwy dymunol yn esthetig.
Manyleb Cynhyrchion
Graddfa Pwysau: 150 ~ 600LB, 1.6MPa ~ 4.0MPa
Manylebau Cynnyrch: 1/2"-40", DN15-1000mm
Deunydd Cynnyrch: WCB, A105, F11, F22, F304, F316, CF8, CF8M, WCC neu wedi'i ddewis yn unol â gofynion y cwsmer.
Tymheredd Cymwys: -29 gradd Llai na neu'n hafal i t Llai na neu'n hafal i 150 gradd (mae'r tymheredd yn amrywio yn dibynnu ar ddeunydd corff falf a deunydd arwyneb selio)
Cyfryngau Cymwys: Dŵr, olew, nwy naturiol, a chyfryngau asid / alcali, ac ati.
Dull Gweithredu: Trydan, llawlyfr, gyriant gêr llyngyr, gyriant gêr, ac ati.
Safonau Gweithredu
Codau Dylunio: API 6D, ASME B 16.34
Pwysau{0}}Sgorio Tymheredd: ASME B16.34, API 608
Hyd Strwythurol: ASME B16.10, GB12221
Mathau a Dimensiynau fflans: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH
Arolygu a Phrofi: API 598, API 6D, GB13927
Profi Ymwrthedd Tân: API 607, API 6FA
Prif ddimensiynau cysylltiad allanolDN15- 600mm
| DN | L | Ød | D1 | D | H1 | H2 | h |
| 15 | 240±2 | 10 | 95 | 65 | 47.5 | 69 | 20 |
| 20 | 240±2 | 15 | 105 | 75 | 52.5 | 70 | 20 |
| 25 | 270±2 | 20 | 115 | 85 | 57.5 | 79 | 25 |
| 32 | 270±2 | 25 | 140 | 100 | 70 | 83.5 | 25 |
| 40 | 310±2 | 32 | 150 | 110 | 75 | 100 | 27 |
| 50 | 310±2 | 40 | 165 | 125 | 82.5 | 106.5 | 27 |
| 65 | 310±3 | 50 | 185 | 145 | 92.5 | 129.5 | 38 |
| 80 | 310±3 | 65 | 200 | 160 | 100 | 142 | 38 |
| 100 | 335±3 | 80 | 235 | 190 | 117.5 | 155 | 38 |
| 125 | 360±3 | 100 | 270 | 220 | 135 | 199.5 | 129 |
| 150 | 400±3 | 123 | 300 | 250 | 150 | 219 | 129 |
| 200 | 530±3 | 150 | 360 | 310 | 180 | 276.5 | 221 |
| 250 | 645±3 | 200 | 425 | 370 | 212.5 | 336.5 | 221 |
| 300 | 699±4 | 250 | 485 | 430 | 242.5 | 374 | 250 |
| 350 | 762±4 | 300 | 555 | 490 | 277.5 | 361.5 | 305 |
| 400 | 838±4 | 350 | 620 | 550 | 310 | 401 | 305 |
| 450 | 914±4 | 350 | 670 | 600 | 335 | 406 | 362 |
| 500 | 991±5 | 400 | 730 | 660 | 365 | 457.5 | 370 |
| 600 | 1143±5 | 500 | 845 | 770 | 422.5 | 524 | 370 |
Ceisiadau
Amodau Gweithredu Addas
1. Nwy Dinas: Piblinellau allbwn nwy, prif linellau, a phiblinellau cyflenwi cangen, ac ati.
2. Gwres Canolog: Piblinellau allbwn, prif linellau, a llinellau cangen o-gyfarpar gwresogi ar raddfa fawr.
3. Cyfnewidwyr Gwres: Piblinellau ac agor/cau cylched.
4. Planhigion Dur: Piblinellau hylif amrywiol, piblinellau rhyddhau nwy gwastraff, piblinellau cyflenwi nwy a gwres, a phiblinellau cyflenwi tanwydd.
5. Offer Diwydiannol Amrywiol: Piblinellau trin gwres amrywiol, a phiblinellau nwy a gwres diwydiannol amrywiol.
