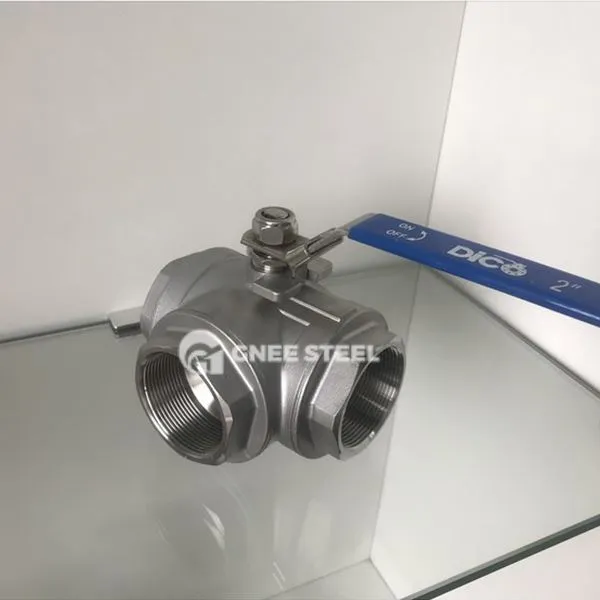

Disgrifiad Falf Llawlyfr Tair Ffordd
Mae falf â llaw tair ffordd yn ddyfais falf sy'n rheoli cyfeiriad llif y cyfrwng mewn tair piblinell trwy weithredu â llaw. Ei nodwedd graidd yw tair sianel hylif (un gilfach, dau allfa neu ddwy gilfach, un allfa), a all wireddu yn hyblyg newid, cydlifiad neu newid cyfeiriad llif yr hylif.
Strwythur y corff valve:
Fel arfer wedi'i wneud o ddur gwrthstaen (304\/316L), haearn bwrw neu ddeunyddiau aloi arbennig, gydag ymwrthedd cyrydiad cryf a gallu i addasu i wahanol gyfryngau;
Y dyluniad nodweddiadol yw'r cynllun rhyngwyneb "chwith i mewn, dde a gwaelod allan", ac mae cyflwr cysylltiad y sianel yn cael ei reoli gan newid safle craidd y falf.
Drive Mode:
Yn hollol ddibynnol ar weithrediad â llaw (fel handlen gylchdroi neu wrench), heb gymorth trydan na niwmatig.
Dosbarthiad a Math
dosbarthu yn ôl swyddogaeth:
Falf cydgyfeiriol: Mae dau gilfach yn cael eu huno yn un allfa, a ddefnyddir i gymysgu gwahanol gyfryngau;
Falf diverting: Mae un gilfach yn cael ei dargyfeirio i ddau allfa, yn addas ar gyfer dosbarthu llif neu newid cyfeiriad.
dosbarthu yn ôl strwythur:
Math o falf pêl: newid cyfeiriad y llif trwy gylchdroi'r bêl, gyda pherfformiad selio rhagorol (fel falf pêl tair ffordd â llaw);
Directional Falf Math: Defnyddiwch ddadleoliad i fyny ac i lawr craidd y falf i newid cysylltedd y sianel, a ddefnyddir yn gyffredin mewn systemau hydrolig.
Manyleb Falf Llawlyfr Tair Ffordd
| Diamedr | Dn 15- dn50 (1\/2 '', 3\/4 '', 1 '', 1-1\/4 '', 1-1\/2 '', 2 '') |
| Math o Falf Bêl | Falf bêl arnofio, falf bêl 3 ffordd, falf pêl-v, falf pêl pwysedd uchel |
| Chysylltiad | Edau, fflans, clamp, weldio casgen, weldio soced, clamp pâr tenau |
| Ngwasgwr | PN16, PN25, PN40, PN64 |
| Deunydd corff falf | SUS304, SUS316, SUS316L |
| Deunydd Sêl | Ptfe |
| Temp canolig | Gradd -20 ~ +120 gradd |
| Cyfrwng gweithio | Aer, stêm, dŵr, nwyon, olew, llwch, cyfrwng cyrydol, ac ati |
| Cysylltiad gyrrwr | ISO 5211 |
| Archwiliad Falf | Iso\/din 5208-1987 |
falf llaw tair ffordd
Ngheisiadau
Systemau Rheoli Diwydiannol: Cludiant bob yn ail a chymysgu cyfryngau asid ac alcali wrth gynhyrchu cemegol; Ymlaen a gwrthdroi newid cyflenwad dŵr a rheoleiddio llif mewn systemau trin dŵr.
Ynni a chyfleusterau cyhoeddus: Rheoli dargyfeirio ar rwydweithiau pibellau stêm\/poeth mewn gwresogi; Newid brys ffynonellau dŵr lluosog mewn systemau amddiffyn rhag tân.
Pwyntiau dewis
Addasrwydd cyfryngau: Mae sêl ddur gwrthstaen + 316L wedi'i leinio â fflworin yn cael ei ffafrio ar gyfer hylifau cyrydol iawn; Lefel Pwysau: Mae modelau confensiynol yn cefnogi pn 16- PN40, ac mae angen addasu strwythurau sêl galed ar gyfer tymheredd uchel ac amodau gwasgedd uchel; Cyfleustra Gweithredol: Rhaid i'r dyluniad trin fod yn ergonomig, a rhaid i'r torque cylchdro fod yn llai na neu'n hafal i 50n · m i leihau anhawster gweithredu.
