1. Diffiniad Sylfaenol

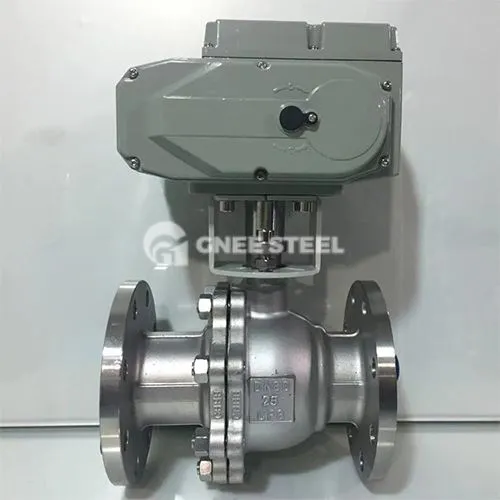

Mae falf pêl arnofio diamedr llawn yn fath o falf gyda phêl fel y rhannau agor a chau, mae diamedr y twll trwodd y bêl yn union yr un fath â diamedr mewnol y biblinell, sy'n peledu categori arbennig o falfiau pêl arnofiol ac fe'i defnyddir yn bennaf mewn systemau piblinellau y mae angen gwrthsefyll llif isel arnynt a llif llawn drwodd.
Nodweddion Craidd:
Trwy dwll heb ostyngiad: Mae diamedr y sianel sffêr yn hafal i ddiamedr mewnol y biblinell, gan leihau gwrthiant llif canolig ac atal colli pwysau.
Strwythur arnofio: Gellir symud y sffêr i ben yr allfa o dan bwysau canolig, ac mae'r arwyneb selio pwysau-pwysau yn cyflawni selio dwy ffordd.
2. y mecanwaith strwythur a selio
Cyfansoddiad strwythur:
Pêl fel y bo'r Angen: Wedi'i yrru gan goesyn y falf i gylchdroi 90 gradd i gyflawni agor a chau, nid yw'r bêl yn sefydlog yn y corff falf a gellir ei dadleoli'n echelinol ar hyd y biblinell.
Modrwy selio sedd ddwbl: Mae sedd wydn yn cynnwys pob un o'r mewnfa a'r pennau allfa (ee, PTFE, deunydd selio caled metel), sy'n lapio'r bêl trwy rag -lwytho'r gwanwyn.
Cynulliad dwyn a selio: Mae gan fodelau pwysedd uchel gyfeiriadau ychwanegol i gynnal y bêl, gydag O-fodrwyau i leihau ffrithiant a gwella selio.
Egwyddor Selio:
Wrth gau, mae'r pwysau canolig yn gwthio'r bêl i symud tuag at sedd yr allfa, sydd, ynghyd â'r preload, yn creu pwysau penodol selio uchel i atal gollyngiadau.
Mae'r dyluniad diamedr llawn, oherwydd y twll trwy grebachu, yn gofyn am sedd y falf i wrthsefyll llwyth mwy, gan olygu bod angen defnyddio deunyddiau selio cryfder uchel (megis para-polyphenylene ppl, sêl galed fetel).
3. Golygfa'r Cais
Cyfryngau cymwys:
Olew, nwy naturiol, dŵr a chyfryngau eraill nad ydynt yn cyrydol, yn ogystal â rhai hylifau cemegol (y mae angen eu paru yn ôl y deunydd selio)
Ardaloedd nodweddiadol:
Piblinell pellter hir: Mae dyluniad llif llawn yn sicrhau effeithlonrwydd trafnidiaeth ac yn lleihau'r defnydd o ynni pwmpio.
Planhigyn Cemegol: Mae angen selio dwy ffordd a gwrthiant tymheredd ar systemau pwysedd uchel (fel adweithyddion synthetig) (llai na neu'n hafal i 550 gradd) yr olygfa.
Offer Ynni: Piblinellau stêm gweithfeydd pŵer thermol, systemau storio a chludo tymheredd isel LNG.
4. Prif Dimensiynau
