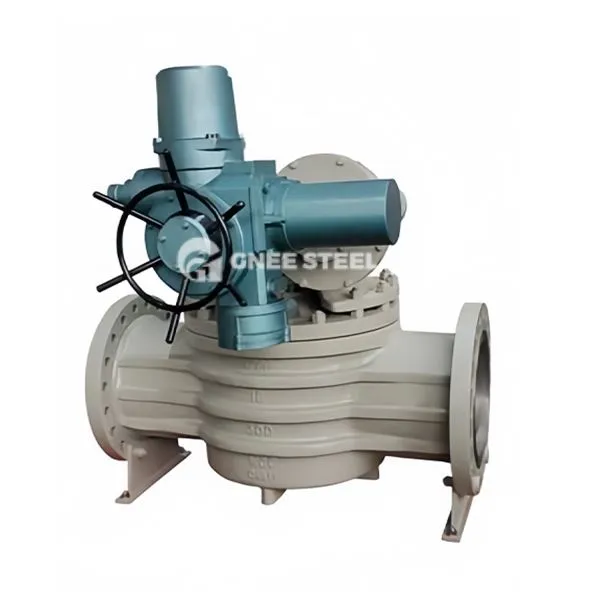

Falf plwg math llawes
Disgrifiadau
Mae falf plwg math llawes yn fath o falf plwg. Mae ei strwythur craidd yn plwg siâp plymiwr gyda thwll trwodd. Trwy gylchdroi 90 gradd, mae'r sianel ar y plwg falf wedi'i halinio neu ei chamlinio â sianel y corff falf i sicrhau rheolaeth hylif i ffwrdd.
Dyluniad sleeve: ychwanegir strwythur llawes y tu mewn i'r corff falf. Mae'r llawes a'r plwg falf yn cael eu selio yn ôl ffit union (fel ffit ymyrraeth neu lenwi deunydd elastig) i leihau cyswllt uniongyrchol y cyfrwng â'r corff falf.
Drive Mode: Yn cefnogi gêr llyngyr â llaw, actuators niwmatig neu drydan, sy'n addas ar gyfer senarios gweithredu amledd uchel.
Egwyddor gweithio
Open State: Mae'r plwg falf yn cylchdroi 90 gradd, mae'r llawes wedi'i alinio â sianel y corff falf, ac mae'r hylif yn pasio mewn llinell syth heb fawr o wrthwynebiad. Cyflwr caeedig: Mae'r plwg falf yn cylchdroi nes bod y llawes yn blocio'r sianel yn llwyr, a chyflawnir toriad dwy ffordd trwy'r arwyneb selio rhwng y llawes a'r plwg falf (fel polytetrafluoroethylene neu ddeunydd metel).
Nodweddion Technegol
Perfformiad Selio : NON-METALLIG ELASTIG LEEVES (fel PTFE) neu ELALE HALD SEALs I Gefnogi Lefel Gollyngiadau ANSI B16.104 Dosbarth VI (Gollyngiadau Dim) . Mae modelau rhai yn chwistrellu saim trwy'r rhigol olew i leihau ffrithiant agor a chau ac ymestyn oes y sêl . Gwrthiant Corrosion : Gellir gwneud y corff falf a'r llawes o ddur gwrthstaen (fel 304/316), dur deublyg neu wedi'i leinio â pholytetrafluoroethylene, sy'n addas ar gyfer asid, alcali a chyfryngau sy'n cynnwys gronynnau . CYFLEUSTERAU COPERATION : Dyluniad torque (wedi'i leihau mwy na 40% o'i gymharu â falfiau plwg traddodiadol), gan gefnogi agoriad cyflym a chau a rheoli o bell .
Falf plwg math llawes
manyleb
|
Rhan Enw
|
Materol
|
|
Gorff
|
Astma 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTM A 351- CF8, CF8M, CF3, CF3M
|
|
Chleio
|
Astma 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTMA 351- CF8, CF8M, CF3, CF3M
|
|
Llawes
|
Ptfe, rptfe, ppl, peek, neilon
|
|
Gasgedi
|
Graffit Hyblyg+Dur Di -staen, PTFE
|
|
Bonet
|
Astma 216- wcb, astma 217- wc1, wc6, wc9, c5, astma 351- cf8, cf8m, cf3, cf3m
|
|
Pacio
|
Ptfe
|
|
Folltiwyd
|
Astma 193- B7, a 320- B8, a 193- B8M
|
|
Gnau
|
Astma 194-2 h, a 194-8, a 194-8 m
|
|
Chwarren
|
ASME A 216- WCB, ASME A 217- WC1 WC6 WC9, C5, ASMEA351 CF8, CF8M, CF3, CF3M
|
|
Addasu gasged
|
Astma 193- B7, a 320- B8, a 193- B8M
|
|
Rwygo
|
ASTMA216 WCB
|
|
Addasu pad
|
SS304, SS316
|
|
Pad pacio
|
SS304, SS316
|
Falf plwg math llawes
