Disgrifiad falf plwg ynysu dwbl
Mae'r falf plwg ynysu dwbl yn falf sy'n integreiddio dwy uned selio annibynnol trwy gorff falf sengl. Mae'n mabwysiadu strwythur plwg dwbl (plwg dwbl), a all gyflawni swyddogaeth bloc dwbl a gwaedu (db & b) heb ddadosod y biblinell. Fe'i defnyddir i ynysu cyfryngau risg uchel yn llwyr i sicrhau diogelwch gweithrediadau cynnal a chadw.
Nodweddion strwythur a dylunio
Dyluniad plwg double
Uned selio ddibynnol : Mae dau blyg mewn cyfres yn cyflawni unigedd dwbl trwy weithrediad annibynnol er mwyn osgoi'r risg o fethiant un pwynt ; Technoleg Cydbwysedd Pressure : Mae'r pwysau yn y corff falf wedi'i ddosbarthu'n gyfartal, gan leihau gwisgo'r arwyneb selio ac ymestyn oes y gwasanaeth . Material a safonol
Deunydd sedd valve : sêl fetel-i-fetel (fel dur gwrthstaen, dur aloi) neu ddeunydd selio meddal (PTFE), gan gynnal tymheredd uchel ac amodau gwasgedd uchel ; Safon ardystio : Yn cwrdd ag API 6d, API 599, ISO 14313 a safonau diwydiannol eraill . Dyluniad Compact
Compared â falfiau dwbl traddodiadol : Yn disodli'r datrysiad cyfres falf dwbl traddodiadol, gan leihau gofod gosod 50% a phwysau 30% .
Manyleb falf plwg ynysu dwbl
| Nhelerau | Manyleb |
|---|---|
| Diamedr | DN15–600 (NPS ½ - 24) |
| Lefelau | PN20–420 (Dosbarth 150–2500) |
| Tymheredd perthnasol | Gradd -29 ~ 425 gradd (addaswch yn ôl y deunydd selio) |
| Lefel gollyngiadau | Yn cwrdd â Safon API 598 (dim gollyngiadau) |
Manteision
Diogelwch wedi'i wella
Gellir cyflawni gwiriad ynysu dwbl cyn cynnal a chadw i sicrhau bod y system wedi'i hynysu'n llwyr er mwyn osgoi'r risg o ollwng canolig;
Yn berthnasol i gyfryngau fflamadwy, ffrwydrol neu wenwynig iawn fel ocsigen a nwy naturiol.
Economaidd a chyfleus
Gellir disodli'r system falf ddwbl draddodiadol yn uniongyrchol heb addasu piblinell, gan leihau costau addasu;
Yn ystod y gwaith cynnal a chadw, dim ond y ddyfais plygio sydd angen ei disodli, ac nid oes angen dadosod corff y falf yn ei chyfanrwydd

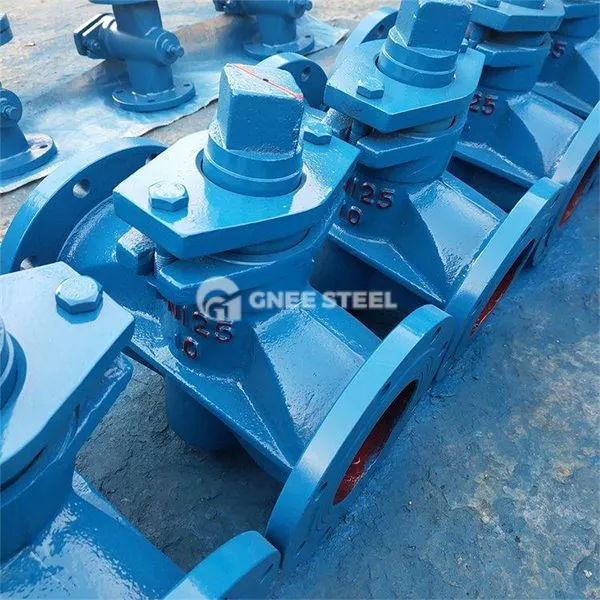

Falf plwg ynysu dwbl gnee
