Falfiau giât cyllell niwmatigyn falfiau arbenigol sydd â actiwadyddion niwmatig (sy'n cael eu pweru gan aer cywasgedig). Maent yn cyflawni rhyng-gipiad cyfryngau trwy godi a gostwng plât giât cyllell yn fertigol trwy bwysau aer. Wedi'i gynllunio'n benodol ar gyfer senarios sy'n gofyn am reolaeth awtomataidd gyflym wrth gludo cyfryngau sy'n cynnwys gronynnau (Llai na neu'n hafal i 10mm), ffibrau, neu gludedd uchel (fel carthffosiaeth, slyri a mwydion), mae'r falfiau hyn yn datrys problemau gweithrediad llafurus ac ymateb araf falfiau giât cyllell â llaw.
Maent yn cyfuno manteision agor a chau niwmatig cyflym (amser ymateb Llai na neu'n hafal i 10 eiliad), strwythur cryno, a llwybr llif dirwystr i atal rhwystr. Yn cydymffurfio â safonau GB / T 13927 ac API 609, fe'u defnyddir yn eang mewn systemau cludo cyfryngau awtomataidd mewn diwydiannau trin dŵr gwastraff trefol, mwyngloddio, cemegol a gwneud papur.
Mae GNEE Group yn arbenigo mewn gweithgynhyrchu falfiau ac yn cynnal digon o stocrestr.Sianel gorchymyn brys: Rhannau falf wedi'u danfon o fewn 48 awr, gan leihau colledion amser segur!
Falfiau giât cyllell niwmatig Paramedrau Technegol
Diamedr Enwol: DN50 ~ 1200mm
Pwysau Enwol: PN0.6 ~ 1.6MPa
Tymheredd Gweithredu: -20 ~ 80 gradd
Deunydd Corff Falf: Dur Carbon (C),Dur Di-staen (P4, P6)
Safonau Dylunio: API 600, API6D, ASME B16.34, GB/T 12234
Hyd Strwythurol: ASME B16.10, API6D, GB/T 12221
Safonau Cysylltiad: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79, HG/T 20592
Profi pwysau: API 598, GB/T 13927, JB/T 9092
Pwysau{0}}Sgorio Tymheredd: ASME B16.34, GB/T 12224
Lluniau falf giât cyllell niwmatig cwsmer Mecsicanaidd

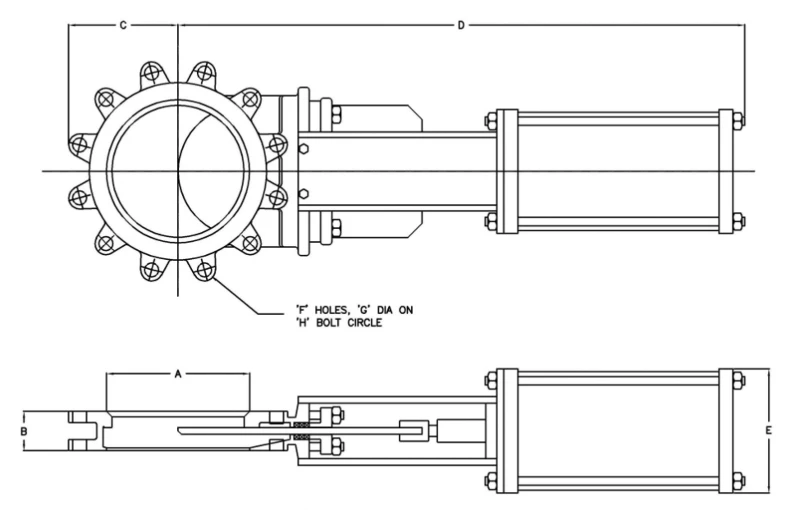

| Maint | A | B | C | D | E | F | G | H | Pwysau |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 2 | 1 7/8 | 3 | 16 1/4 | 4 1/2 | 4 | 5/8 UNC | 4 3/4 | 23 LBS |
| 4 | 4 | 2 | 4 3/8 | 22 | 4 1/2 | 8 | 5/8 UNC | 7 1/2 | 33 LBS |
| 6 | 6 | 2 1/4 | 5 3/8 | 27 1/2 | 5 1/2 | 8 | 3/4 UNC | 9 1/2 | 60 LBS |
| 8 | 8 | 2 3/4 | 6 5/8 | 34 1/4 | 6 7/8 | 8 | 3/4 UNC | 11 3/4 | 105 LBS |
| 10 | 10 | 2 3/4 | 8 | 39 5/8 | 8 5/8 | 12 | 7/8 UNC | 14 1/4 | 155 LBS |
| 12 | 12 | 3 | 9 3/8 | 45 | 8 5/8 | 12 | 7/8 UNC | 17 | 200 LBS |
| 14 | 14 | 3 | 10 1/4 | 51 | 10 7/8 | 12 | 1 UNC | 18 3/4 | 300 LBS |
| 16 | 16 | 3 1/2 | 11 1/2 | 56 | 10 7/8 | 16 | 1 UNC | 21 1/4 | 360 LBS |
| 18 | 18 | 3 1/2 | 12 3/8 | 65 | 15 | 16 | 1 1/8 UNC | 22 3/4 | 470 LBS |
| 20 | 20 | 4 1/2 | 13 1/2 | 70 | 15 | 20 | 1 1/8 UNC | 25 | 645 LBS |
| 24 | 24 | 4 1/2 | 15 3/4 | 79 1/2 | 15 | 20 | 1 1/4 UNC | 29 1/2 | 830 LBS |
Falfiau giât cyllell niwmatig Egwyddor Weithio
Mae falfiau giât cyllell niwmatig yn defnyddio aer cywasgedig i yrru piston mewn actiwadydd niwmatig, sydd yn ei dro yn cylchdroi neu'n codi siafft dirdro i actio coesyn y falf. Mae falfiau niwmatig yn cael eu dosbarthu'n dri math: sengl-actio, gweithredu dwbl, a rheoleiddio deallus.
Mae actiwadyddion niwmatig sy'n gweithredu sengl yn defnyddio strwythur piston a yrrir gan sbring gyda dwy egwyddor weithredu: agored ac fel arfer ar gau (aer-i-agored neu aer-i-gau). Pan nad oes nwy yn mynd i mewn, mae'r gwanwyn yn gwthio'r piston i gau'r falf (ar gau fel arfer). Pan fydd nwy yn mynd i mewn i'r silindr, mae'r falf yn cau; pan fydd cyflenwad nwy yn cael ei dorri i ffwrdd, mae'r gwanwyn yn gyrru'r piston i agor y falf (agored). Wrth brynu, dylid cymryd gofal i osgoi falfiau lle mae'r gwanwyn wedi'i gywasgu am gyfnod estynedig ac wedi colli ei swyddogaeth.
Mae{0}}falfau gweithredol dwbl yn gweithredu ar yr awyr-i-agor/awyr-i-gau egwyddor. Mae falfiau niwmatig gweithredol dwbl yn gofyn am falf solenoid 2-leoliad 5-ffordd. Pan fydd nwy yn mynd i mewn trwy borthladd A, mae'n gyrru'r piston i gylchdroi a chau'r falf. Mae nwy i agor y falf yn mynd i mewn trwy borthladd B, gan ddatgysylltu porthladd A ar yr un pryd, gan achosi'r piston i gylchdroi ac agor y falf.
Falfiau giât cyllell niwmatig Manteision Perfformiad
- Gweithrediad hynod effeithlon: Mae dull actuation falfiau giât cyllell niwmatig yn darparu ymateb cyflym a rheolaeth fanwl gywir. Mae uniongyrchedd aer cywasgedig yn caniatáu i falfiau agor neu gau yn gyflym, gan wella effeithlonrwydd cynhyrchu.
- Diogel a Dibynadwy: Mae falfiau giât cyllell niwmatig fel arfer yn cael eu dylunio a'u cynhyrchu i fod yn gadarn iawn, gan alluogi gweithrediad sefydlog mewn amrywiol amgylcheddau llym. Mae eu perfformiad selio rhagorol yn atal gollyngiadau cyfryngau yn effeithiol, gan sicrhau diogelwch gweithredol. At hynny, mae eu strwythur cryno a'u cyfanrwydd cyffredinol cryf yn gwella eu diogelwch ymhellach.
- Hawdd i'w Gynnal: Mae falfiau giât cyllell niwmatig yn cynnwys dyluniad syml ac maent yn gymharol hawdd i'w cynnal. Oherwydd eu cyfernod isel o ffrithiant a gwrthsefyll gwisgo, mae gan y falfiau fywyd gwasanaeth cymharol hir. Ar yr un pryd, gellir dewis eu deunyddiau selio yn ôl gwahanol gyfryngau, gan leihau'r risg o ddifrod oherwydd cyrydiad cyfryngau.
- Addasrwydd Uchel: Gall falfiau giât cyllell niwmatig addasu i amrywiol gyfryngau hylif, gan gynnwys nwyon, hylifau a slyri. Mae detholusrwydd eu deunyddiau selio yn gwella ymhellach eu gallu i addasu i wahanol amodau gweithredu.
- Rheoladwy o Bell: Gellir rheoli falfiau giât cyllell niwmatig o bell trwy system reoli, sy'n hanfodol ar gyfer llinellau cynhyrchu awtomataidd. Trwy raglenni rhagosodedig neu weithrediad llaw, gellir agor a chau'r falfiau yn hawdd, gan wella lefel awtomeiddio'r llinell gynhyrchu.
- Arbed ynni ac ecogyfeillgar: O gymharu â falfiau hydrolig neu drydan traddodiadol, mae falfiau giât cyllell niwmatig yn defnyddio llai o ynni. Ar ben hynny, oherwydd eu perfformiad selio rhagorol, maent yn lleihau gwastraff cyfryngau yn effeithiol, gan alinio ag egwyddorion arbed ynni diwydiannol modern a diogelu'r amgylchedd.
- Dulliau rheoli lluosog: Mae falfiau giât cyllell niwmatig modern nid yn unig yn cefnogi dulliau rheoli mecanyddol traddodiadol ond hefyd yn cefnogi rheolaeth trwy PLC, DCS, a systemau rheoli eraill, gan wella ymhellach eu lefel awtomeiddio a rhwyddineb gweithredu.
- Maint bach a phwysau ysgafn: Mae falfiau giât cyllell niwmatig yn cynnwys dyluniad strwythurol cryno, gan arwain at faint a phwysau cymharol fach, gan hwyluso gosod a chludo.
