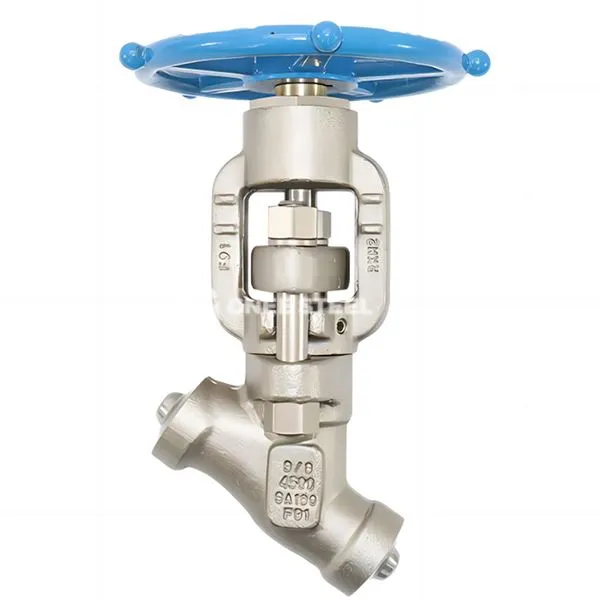

Falf Globe Math Pwysedd Uchel

Mae falf glôb math Y pwysedd uchel yn falf stop arbennig a ddyluniwyd ar gyfer amodau gwaith pwysedd uchel . Mae ei gorff falf yn siâp Y ac mae'r cyfrwng yn cael ei dorri i ffwrdd neu ei reoleiddio gan godiad llinol a chwymp y ddisg falf {.

Nodweddion ‌
Design gwrthiant llif ‌low‌

Mae'r sianel llif siâp Y yn agos at linell syth, gan leihau'r gwrthiant llif o fwy na 60%, gydag effaith arbed ynni sylweddol;
Mae dyluniad arwyneb gwefr eilaidd y ddisg falf yn lleihau difrod erydiad yr arwyneb selio gan y cyfrwng pwysedd uchel .
‌Adaptation i amodau gwaith eithafol‌

Mae gwrthiant pwysau yn cyrraedd dosbarth 2500 pwys (42MPA) ‌, ac mae'r goddefgarwch tymheredd yn amrywio o radd -196 i 540 gradd ‌;
Mae'r corff falf dur crôm-molybdenwm (F91/F92) yn gwrthsefyll erydiad stêm supercritical ar 540 gradd ‌ .
Sêl ddibynadwyedd uchel‌

Sedd falf annatod + sêl galed fetel, gyda bywyd gwasanaeth o fwy na 100, 000 agoriadau a chau;
‌Ppressure strwythur hunan-dynhau‌: po uchaf yw'r pwysau canolig, y tynnach yw'r sêl .
Ffurfweddiad strwythurol ‌flexible‌

Gellir dylunio'r gorchudd falf fel un wedi'i threaded, ei weldio neu eu datodadwy;

Cefnogwch yriant trydan/niwmatig i gyflawni rheolaeth awtomatig .

‌Design Standard‌: Dilynwch ASME B16.34 (sgôr tymheredd pwysau)
‌ hyd strwythurol‌: cwrdd â manyleb cryno ASME B16.10, tua 20% yn fyrrach na'r safon genedlaethol
Lefel ‌pressure‌: Yn cynnwys dosbarth 150 ~ 2500 pwys (hyd at 42mpa)
Manyleb Diwedd Gweldi: Weldio soced (ASME B16.11) neu weldio casgen (ASME B16.25)
‌ Deunydd corffvalve‌:
Dur Carbon (A105)
Dur Di -staen (F304/F316)
Dur cromiwm-molybdenwm (F91/F92)
‌Sealing arwyneb‌: cladin carbid stellite (stellite 6/21, caledwch sy'n fwy na neu'n hafal i HRC55)
Safon ‌InSpection: Prawf Gollyngiadau API 598 (Lefel VI Zero Gollyngiad)



Falf Globe Math Pwysedd Uchel



Ngheisiadau

• Petrocemegion

Piblinellau mewnfa ac allfa adweithydd hydrogeniad (dosbarth 1500 pwys+);
Dyfais pwysedd uchel ethylen (deunydd sy'n gwrthsefyll sylffwr NACE MR0175 ardystiedig) .

• ‌ Egni trydan‌

Prif biblinell Stêm PRIF PRIF (540 gradd /25mpa);
System Dŵr Bwydo Boeler (Sêl Fegin i Atal Gollyngiadau) .

• ‌Deep Cold and Special Media‌

System storio a chludo LNG (-196 gradd corff falf dur gwrthstaen oer dwfn);
Cludiant asid purdeb uchel (sedd falf wedi'i leinio â PTFE ar gyfer ymwrthedd cyrydiad) .

• ‌Nuclear ynni a meteleg‌

System Oeri Ategol Ynys Niwclear (Strwythur gwrth-dân holl-fetel);
Piblinell nwy ffwrnais chwyth (wedi'i leinio ag aloi sy'n gwrthsefyll gwisgo i wrthsefyll erydiad gronynnau) .
