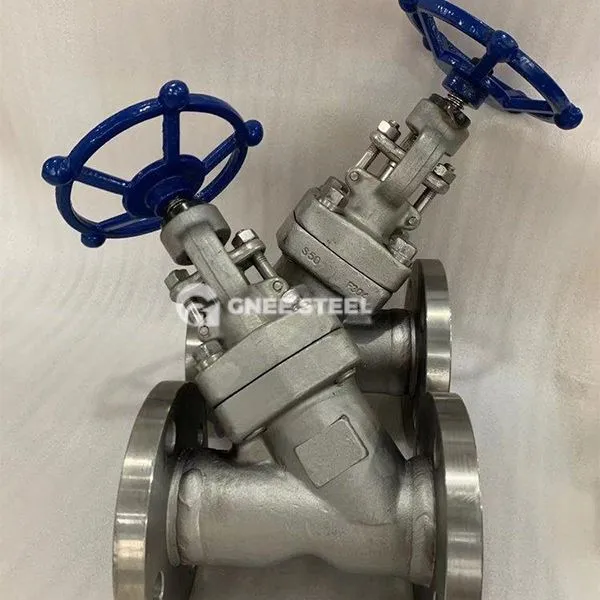

API 602 y Disgrifiad Falf Globe
Mae falf glôb math y 602 y-math yn falf ddur ffug sy'n cydymffurfio â safon API 602 Sefydliad Petroliwm America. Mae ei gorff falf wedi'i ddylunio gyda sianel llif siâp Y. Mae'r cyfrwng pwysedd uchel yn cael ei dorri i ffwrdd neu ei reoleiddio gan fudiant llinol y disg falf. Mae wedi'i ddatblygu'n arbennig ar gyfer amodau gwaith llym fel pŵer petrocemegol a thrydan.
Manyleb Falf Globe API 602 y
Design Standard
Prif fanyleb: API 602 (dylunio a gweithgynhyrchu falf dur ffug);
Gradd tymheredd pwysau: asme B16.34 (hyd at ddosbarth 2500 pwys\/42mpa).
Gofynion Strwythurol
Hyd strwythurol: Dyluniad cryno, yn unol â asme B16.10;
Dull Cysylltiad: socket Weldio (ASME B16.11) neu butt Weldio (ASME B16.25) , DN yn llai na neu'n hafal i 50mm sy'n well gan weldio soced.
Material a phroses
Deunydd y corff: dur ffug a105 (dur carbon), f304\/f316L (dur gwrthstaen), wc6\/wc9 (dur crôm-molybdenum);
Arwyneb Selio: stellite 6\/21 cladin aloi wedi'i seilio ar cobalt, caledwch sy'n fwy na neu'n hafal i HRC 55;
Safon Arolygu: API 598 VI Lefel Prawf gollwng sero (cyfradd gollwng llai na neu'n hafal i 0. 01ml\/min).
Falf Globe API 602 y
Ngheisiadau
Petrocemegion
Piblinellau mewnfa ac allfa adweithydd hydrogeniad (dosbarth 1500 pwys+); Dyfais pwysedd uchel Ethylene (mae angen ardystiad gwrth-sylffwr NACE MR0175).
Pŵer trydan
Prif biblinell Stêm PRIF PRIF (540 gradd \/25MPA); System Dŵr Bwydo Boeleri (Sêl Fegin i Atal Gollyngiadau).
Senarios cyfryngau arbennig
System cryogenig lng (-196 gradd, corff falf dur gwrthstaen austenitig); Dosbarthu asid purdeb uchel (sedd falf wedi'i leinio â PTFE ar gyfer ymwrthedd cyrydiad).
Pŵer a diwydiant niwclear
System Oeri Ategol Ynys Niwclear (Strwythur gwrth-dân holl-fetel); Nwy ffwrnais chwyth metelegol (wedi'i leinio ag aloi sy'n gwrthsefyll gwisgo i atal erydiad gronynnau).
