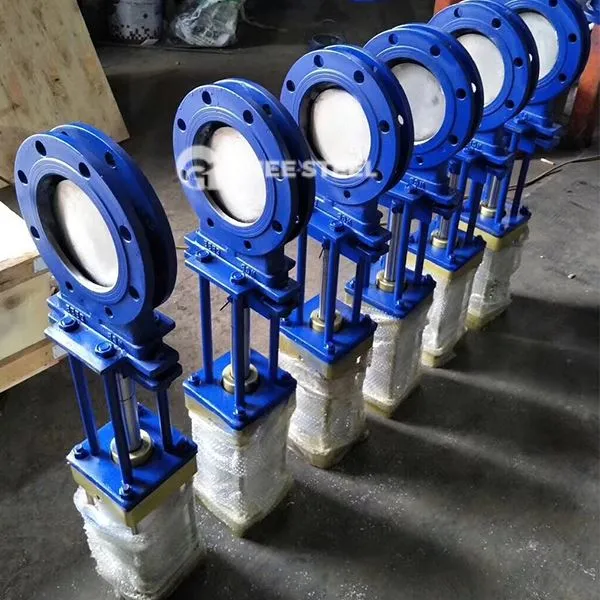

Falfiau giât cyllell actio niwmatig

Mae falf giât cyllell niwmatig yn falf sy'n cael ei gyrru gan aer cywasgedig. Mae ei rannau agoriadol a chau yn gatiau siâp lletem neu siâp cyllell. Mae cyfeiriad symud y giât yn berpendicwlar i gyfeiriad llif yr hylif. Fe'i defnyddir fel arfer mewn senarios rheoli hylif cwbl agored neu gaeedig llawn.

Cyfansoddiad strwythurol

Cydrannau Craidd

Actuator niwmatig: Wedi'i leoli yn rhan uchaf y falf, mae'n gyrru'r symudiad piston trwy aer cywasgedig i yrru coesyn y falf i godi neu gwympo neu gylchdroi.

GATE: Wedi'i rannu'n giât annatod anhyblyg neu giât lletem elastig (gellir ei dadffurfio ychydig i addasu i'r gwyriad arwyneb selio), mae'r arwyneb selio yn aml wedi'i ddylunio gydag ongl lletem 50 gradd i wella'r perfformiad selio.

Corff falf ac arwyneb selio: Mae'r corff falf yn cael ei wneud yn bennaf o haearn bwrw, dur gwrthstaen neu ddur aloi, ac mae'r arwyneb selio yn mabwysiadu proses arwyneb neu chwistrellu carbid i wella ymwrthedd gwisgo.

Coesyn Falf: Mae'r wyneb wedi'i galedu (fel platio crôm caled), yn cefnogi symud neu gylchdroi symud, ac mae gan rai modelau ddyluniad gwrth-chwythu.
‌
Cydrannau ategol‌
Falf solenoid (ar gyfer modelau actio dwbl), gwanwyn (dyfais ailosod ar gyfer modelau un actio), chwarren pacio, gasged selio, ac ati.

Egwyddor Gwaith‌
‌Single-acting math‌: Pan nad oes ffynhonnell aer, mae'r gwanwyn yn gwthio'r piston i gau'r falf (ar gau fel arfer) neu agor y falf (ar agor fel arfer); Ar ôl cyflwyno'r aer cywasgedig, mae'r piston yn goresgyn grym y gwanwyn ac yn symud i'r cyfeiriad arall‌. Math o actio ‌double: Mae cyfeiriad y ffynhonnell aer yn cael ei newid gan falf solenoid pum ffordd dwy safle, ac mae'r aer cywasgedig bob yn ail yn mynd i mewn i ddau ben y silindr i yrru'r piston i symud i'r ddau gyfeiriad i wireddu agoriad a chau'r falf‌.



Falfiau giât cyllell niwmatig



Nodweddion
Perfformiad Perfformiad‌
Mabwysiadir y dyluniad hunan-selio, ac mae'r giât yn cael ei wasgu yn erbyn sedd y falf gan y pwysau canolig, gyda lefel selio uchel.
‌ gwrthiant corrosion‌
Gall corff y falf a'r deunyddiau arwyneb selio wrthsefyll slyri, ffibr neu gyfryngau cyrydol.
Strwythur ‌Compact‌
Mae dyluniad y giât siâp cyllell yn addas ar gyfer cyfrwng sy'n cynnwys gronynnau neu gyfryngau gludiog, gyda gwrthiant llif bach ac nid yw'n hawdd ei glocsio.
‌Awtomeiddio Rheolaeth‌
Yn cefnogi teclyn rheoli o bell, gellir ei integreiddio i'r system awtomeiddio, ac mae ganddo gyflymder ymateb cyflym.

Ngheisiadau

• Diogelu ‌Cemical/yr amgylchedd‌: systemau piblinellau sy'n trin gronynnau, slyri neu gyfryngau cyrydol.
• ‌Metallurgy/Mining‌: Rheoli cludo slyri, mwd neu hylifau gludedd uchel.
• Triniaeth ‌sewage‌: Torri ffibrau i ffwrdd ac amhureddau solet mewn carthffosiaeth.
• ‌Food/fferyllol‌: Defnyddir falfiau misglwyf ar gyfer rheoli hylif glân uchel (mae angen ardystiad deunydd arbennig)
