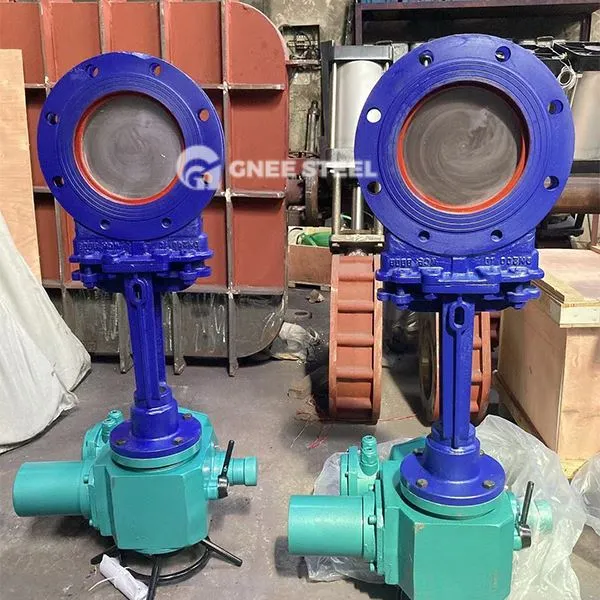

Falfiau giât cyllell actio trydan

Mae Falf Giât Cyllell Electric‌ yn falf sy'n defnyddio actuator trydan i yrru'r giât i symud yn fertigol. Mae ei rannau agoriadol a chau yn gatiau siâp cyllell neu siâp lletem. Mae cyfeiriad y symud yn berpendicwlar i gyfeiriad llif yr hylif. Dim ond ar gyfer rheolaeth torri hylif agored neu gaeedig llawn y mae'n cael ei ddefnyddio ac ni all addasu'r llif. ‌
CYFANSODDIAD STRWYTHUROL ‌CORE CYDRANNAU ‌Valve Body‌: Fel arfer dyluniad heb siambr, wedi'i wneud o haearn bwrw, dur gwrthstaen neu ddur aloi, i wella ymwrthedd pwysau ac ymwrthedd cyrydiad. Plât ‌gate‌: strwythur siâp cyllell neu siâp lletem, mae'r gwaelod wedi'i gynllunio i fod ar siâp llafn (ongl lletem 5 gradd -50 gradd), a all dorri ffibrau, slyri a chyfryngau eraill i ffwrdd; Gellir dadffurfio'r giât elastig ychydig i addasu i wyriad yr arwyneb selio. ‌Seal Assembly‌: Mae'r arwyneb selio wedi'i wneud o wyneb carbid neu ddeunyddiau elastig (fel O-fodrwyau), ac mae rhai modelau'n cefnogi selio dwyochrog. Actuator actuator‌: Modur integredig, mecanwaith arafu a modiwl rheoli i gyflawni gweithrediad awtomataidd o bell. ‌ ‌
Dylunio ategol‌
Mae wyneb coesyn y falf wedi'i galedu (fel platio crôm caled) i atal gwisgo; Mae gan rai modelau strwythur coesyn falf gwrth-chwythu i wella diogelwch‌.

Egwyddor Weithio
‌ Proses ar gyfer a chau‌: Mae'r actuator trydan yn gyrru coesyn y falf i godi a chwympo'n fertigol, gan yrru'r giât a sedd y falf i ffitio (cau) neu ar wahân (agored), torri i ffwrdd neu gynnal y cyfrwng‌.
Mecanwaith selio‌:
‌ Selio'ch hun: Pan fydd ar gau, mae'r pwysau canolig yn pwyso'r giât yn erbyn sedd y falf i ffurfio sêl (sy'n addas ar gyfer senarios pwysedd isel) ‌.
Selio wedi'i orfodi‌: Dibynnu ar rym gyrru allanol (fel actuator trydan) i wasgu'r giât a'r sedd falf (sy'n addas ar gyfer senarios pwysedd uchel neu fanwl gywirdeb uchel) ‌



Falfiau giât cyllell actio trydan



Pwyntiau poen ac atebion

Heriau traul uchel a chyfryngau cyrydol‌

Pwyntiau ‌Pain: Mae falfiau traddodiadol yn dueddol o wisgo a gollwng mewn cyfryngau slyri a chyrydol.
‌Solutions‌: Defnyddiwch arwynebau selio carbid, haenau PTFE neu strwythurau holl-fetel i wella ymwrthedd gwisgo ac ymwrthedd cyrydiad.
Problemau blocio gyda chyfryngau gronynnau/ffibr‌

Pwyntiau ‌Pain: Gall ffibrau a gronynnau solet achosi i falfiau fynd yn sownd neu fethiant morloi.
‌Solutions‌: Gall dyluniad y giât math cyllell dorri ffibrau a chrafu'r arwyneb selio i gadw'r sianel llif yn ddirwystr.
‌ Gofynion Selio o dan Amgylcheddau Pwysedd Uchel a Thymheredd Uchel‌‌

Pwyntiau ‌Pain: Mae tymheredd uchel ac amodau gwasgedd uchel yn cynyddu'r risg o ddadffurfiad yr arwyneb selio.
‌Solutions‌: Optimeiddiwch y dyluniad ongl lletem (megis seddi falf elastig), gwasgaru'r llwyth pwysau, a sicrhau dibynadwyedd selio o dan dymheredd uchel.
‌Automation a gofynion rheoli o bell‌

Pwyntiau ‌Pain: Mae gweithrediad â llaw yn aneffeithlon, ac mae angen ymyrraeth o bell mewn amgylcheddau risg uchel.
‌Solution‌: integreiddio actiwadyddion trydan i gefnogi rheolaeth ganolog o bell ac addasiad awtomatig (megis paramedrau llif a phwysau), a gwella lefel cudd -wybodaeth systemau diwydiannol‌. ‌ costau cynnal a cholledion amser segur‌
Pwyntiau ‌Pain: Mae methiannau falf aml yn arwain at farweidd -dra llinell gynhyrchu. ‌Solution‌: Mae dyluniad modiwlaidd yn symleiddio'r broses ddadosod, ac mae deunyddiau sy'n gwrthsefyll gwisgo yn lleihau amlder cynnal a chadw ac yn lleihau costau defnyddio cynhwysfawr‌.

Ngheisiadau
Diogelu a thriniaeth carthffosiaeth ar yr amgylchedd‌: Torri carthffosiaeth i ffwrdd sy'n cynnwys ffibr ac amhureddau solet i atal clocsio piblinellau‌.
‌Mining a meteleg‌: Rheoli cludo cyfryngau uchelgeisiolrwydd neu gyfryngau sy'n cynnwys gronynnau fel slyri a mwd‌.
Diwydiant Cemegol a Bwyd‌: Dyluniad misglwyf ar gyfer cyfryngau cyrydol neu reoli hylif glanas uchel (rhaid iddo fodloni safonau ardystio deunydd) ‌.
