Falf gwirio pêl dur gwrthstaen

Mae falf gwirio pêl dur gwrthstaen yn mabwysiadu strwythur disg sfferig, sy'n gyrru'r bêl falf trwy'r pwysau canolig i sicrhau rheolaeth llif un cyfeiriadol. Mae ganddo nodweddion ymwrthedd llif isel a chau cyflym, ac mae'n addas ar gyfer cyfryngau cyrydol ac amodau gwaith gwahaniaeth pwysedd uchel.

Nodweddion strwythurol craidd‌
‌Spherical Disc‌: Mae'r ddisg yn sffêr dur gwrthstaen wedi'i gorchuddio â rwber (fel Model HQ41X -16 P) neu sffêr sêl galed metel llawn. Pan fydd ar gau, mae'n ffurfio sêl gyda'r sedd falf gonigol, ac mae'r lefel gollyngiadau yn cyrraedd dosbarth ANSI;
Dyluniad ‌multi-sianel‌: Mae sianeli canllaw conigol lluosog wedi'u gosod y tu mewn i'r corff falf i wasgaru'r grym effaith hylif. Mae'r cyfernod gwrthiant llif mor isel â 0. 02MPa, sy'n addas ar gyfer piblinellau cyfradd llif uchel (sy'n fwy na neu'n hafal i 5m\/s) piblinellau;
Addasiad materol‌: Mae'r corff falf a'r bêl wedi'u gwneud o ddur gwrthstaen 304\/316L, sydd ag ymwrthedd cyrydiad cryf ac sy'n addas ar gyfer tymheredd yn amrywio o radd -29 i 200 gradd. Gall drin cyfryngau asidig ac alcalïaidd sy'n cynnwys gronynnau (llai na neu'n hafal i 5mm).
Egwyddor gweithio a manteision perfformiad
‌Workflow‌

‌Forward Flow‌: Mae'r pwysau canolig yn gwthio'r ddisg falf sfferig i ffwrdd o sedd y falf ac yn rholio i mewn i orchudd y bêl, ac mae'r hylif yn mynd trwy'r aml-sianel heb ei rwystro;
‌Reverse cau‌: Pan fydd y cyfrwng yn llifo yn ôl, mae'r bêl falf yn dychwelyd yn gyflym i'w safle gyda chymorth disgyrchiant neu'r gwanwyn, gan ffurfio sêl dynn gyda sedd y falf gonigol, ac mae'r amser ymateb yn llai na neu'n hafal i 0. 5 eiliad.
Manteision ‌technegol‌

Hammer ‌anti-dŵr: Mae'r mecanwaith cau rholio strôc byr yn lleihau effaith llif dŵr ac yn lleihau'r risg o ddirgryniad piblinell (gostyngiad sŵn 70% o'i gymharu â falfiau swing traddodiadol);
‌Compactness‌: math wafer neu gysylltiad fflans (fel math pêl sleid flange HQ41x), dim ond 1\/3 yw'r hyd o'r un falf swing calibr, sy'n addas ar gyfer golygfeydd wedi'u cyfyngu gan y gofod

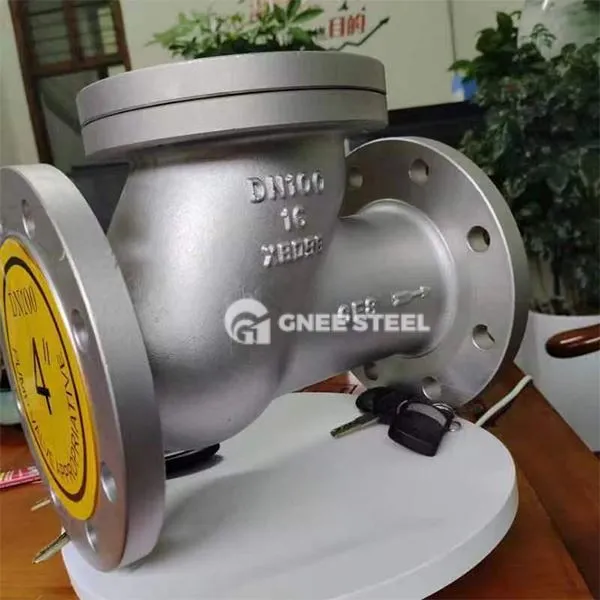

falf gwirio pêl dur gwrthstaen



Ngheisiadau
Diwydiant ‌petroliwm a chemegol‌
‌Oil yn dda a system fireinio‌: Fe'i defnyddir i atal cymysgedd dŵr olew rhag llifo yn ôl i'r corff pwmp ac amddiffyn offer rhag effaith gwrthdroi pwysedd uchel (fel piblinell pen olew);
‌ Rheolaeth Canolig Corrosive‌: Yn addas ar gyfer hylifau cyrydol fel asidau ac alcalis i atal cyfryngau gwenwynig neu fflamadwy rhag cael ei wrthdroi (fel piblinellau asid sylffwrig\/asid hydroclorig).
Materion Trin Dŵr a Dŵr Bwrdeistrefol‌
Piblinell Cyflenwad Dŵr‌: Wedi'i osod wrth yr allfa bwmp neu'r brif biblinell i ddileu'r risg o ôl -lif a achosir gan amrywiadau pwysedd dŵr a sicrhau sefydlogrwydd cyflenwad dŵr (fel materion dŵr Yancheng DN150 mae piblinell yn defnyddio Model HQ41X -16 c);
Triniaeth ‌sewage‌: Fe'i defnyddir ar gyfer mewnforio ac allforio gweithfeydd trin carthion i atal y carthffosiaeth wedi'i drin rhag llifo yn ôl a llygru'r broses pen blaen (sy'n addas ar gyfer cyfryngau sy'n cynnwys gronynnau crog llai na neu'n hafal i 5mm). Diwydiant bwyd a fferyllol‌

System hylif ‌clean‌: Mae wal fewnol y corff falf yn cael ei sgleinio'n electrolytig (RA yn llai na neu'n hafal i 0. 4μm) i fodloni'r gofynion misglwyf ac atal traws -halogi (fel cynhyrchion llaeth a phiblinellau dosbarthu deunydd crai fferyllol)); Amddiffyniad canolig tymheredd-tymheredd‌: cynnal perfformiad selio wrth ddanfon hylifau tymheredd isel (fel ychwanegion bwyd hylif), a gall y tymheredd gweithio fod mor isel â gradd -29. System HVAC ‌Energy ac Adeiladu‌

Rhwydwaith pibellau ‌Steam‌: a ddefnyddir yn yr allfa boeler neu ar ôl y falf sy'n lleihau pwysau i atal stêm tymheredd uchel rhag llifo yn ôl (ymwrthedd tymheredd sy'n llai na neu'n hafal i 200 gradd); System ‌hvac‌: Rheoli'r dŵr cyddwys neu'r llif aer yn yr HVAC i leihau effaith yr effaith morthwyl dŵr ar y biblinell
