y math gwirio disgrifiad falf
Mae falf gwirio math y yn falf awtomatig a nodweddir gan gorff falf syml siâp y. Mae'n gyrru'r disg falf i agor a chau trwy bwysau'r cyfrwng ei hun i atal llif hylif ar ôl y biblinell ac amddiffyn pympiau, moduron ac offer arall rhag cael effaith i'r gwrthwyneb. Mae ei swyddogaethau craidd yn cynnwys:
Rheoli Llif Un-ffordd: Dim ond yn caniatáu i'r cyfrwng pasio i un cyfeiriad a blocio llif ôl;
Tymheredd uchel a gwrthiant pwysedd uchel: Ystod tymheredd cymwys eang (gradd -40 i +550 gradd), y pwysau uchaf hyd at PN320 (tua 42mpa);
Gwrthiant a Gwrthiant Gwisgo: Mae strwythur selio arbennig yn lleihau difrod erydiad yr arwyneb selio gan y cyfrwng.
Nodweddion strwythurol craidd
Dull Corff a Chysylltiad:
Dyluniad symlach math: lleihau ymwrthedd hylif (o'i gymharu â'r math traddodiadol syth drwodd) a lleihau colli pwysau;
Cysylltiad ffurf-ffurf: Cefnogi weldio, flange neu gysylltiad wedi'i threaded (fel edau NPT), addaswch i wahanol ofynion piblinell;
fflap a selio:
Fflap Codi neu Falf Bêl: Mae'r fflap falf codi wedi'i weldio ag aloi caled trwy'r asennau canllaw i wella ymwrthedd gwisgo; Mae'r fflap falf bêl yn defnyddio pêl neu wanwyn wedi'i gorchuddio â rwber i gynorthwyo i gau yn gyflym;
Technoleg selio double: Mae'r arwyneb selio yn mabwysiadu cladin aloi caled wedi'i seilio ar cobalt neu sêl feddal PTFE, sy'n addas ar gyfer dŵr, stêm, olew a chyfryngau cyrydol;
Y math o fanyleb falf gwirio
Diwedd Edau: ANSI B2.1, BS21,1S07\/1
Sgôr Pwysau: 800psl (PN40)
Sêl: Metel i Fetel, PTFE, EDPM
Tymheredd gweithio -25 gradd +180 gradd
Deunydd: CF8M, CF8.CF3M, WCB
Profi Arolygu: APL 598, EN 12266

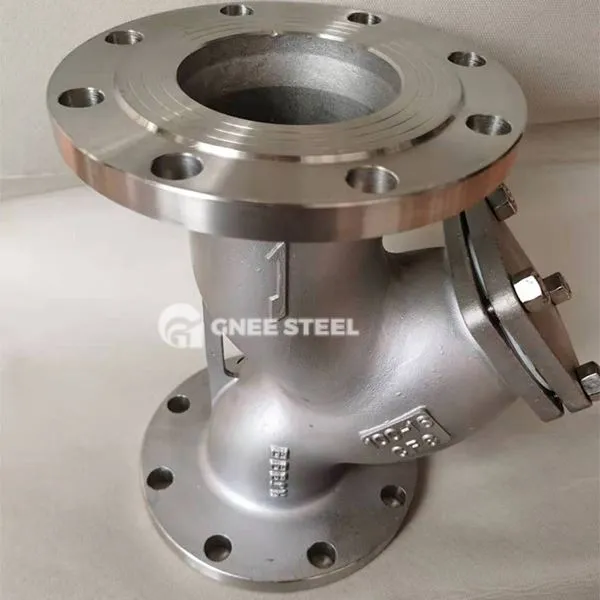

falf gwirio math y
Ngheisiadau
| Industrial | Gofynion Adaptation | achosion |
|---|---|---|
| Petrocemegol | Tymheredd uchel a phiblinellau canolig stêm\/cyrydol gwasgedd uchel (fel piblinellau allfa adweithydd) | PN4. 0 System Cyflenwi Canolig Asidig MPA |
| System power | Llif ôl-condensate yn y system dŵr bwydo boeler | Piblinell Cylchrediad Gosod Generadur Stêm |
| Pwer\/Awyrofod nuclear | Rheoli diogelwch o dan amodau eithafol | Cylched oeri adweithydd niwclear |
