Name: Tsieina Wafer Niwmatig Sêl Meddal Falf Glöyn Byw Gwneuthurwyr Ffatri Cyflenwyr - Masnach Amlwladol GNEE
Brand: GNEE
SKU: 294591270

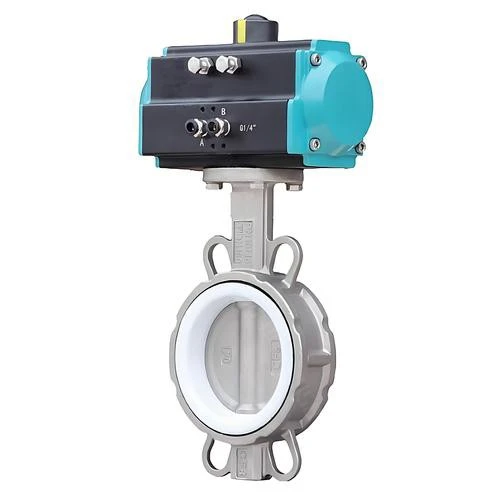

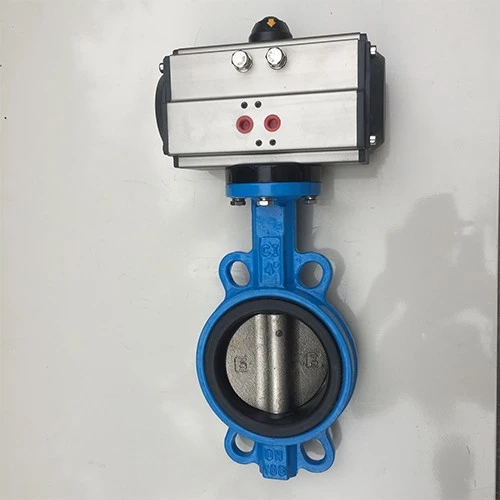

Wafer niwmatig sêl feddal falf glöyn byw Disgrifiad

Mae'r falf glöyn byw sêl feddal wafferi niwmatig yn cynnwys actuator niwmatig a falf glöyn byw llinell ganol. Mae'r actiwadydd yn gweithredu ar bwysedd o 0.4-0.7 MPa ac mae'n cefnogi silindrau actio sengl a dwbl-. Mae ganddo switshis terfyn, falfiau solenoid, ac unedau tripled ar gyfer rheolaeth ymlaen / i ffwrdd. Mae cysylltu gosodwr trydan yn caniatáu addasiad deallus trwy signal 4-20mA. Mae'r sedd falf yn defnyddio strwythur centerline ar gyfer selio dim gollyngiadau.

Mae rhai modelau yn cynnwys mecanwaith ategol i atal actifadu damweiniol, gan ddefnyddio pad sbring a gwrthlithro i gloi safle coesyn y falf. Mae gan y cynnyrch strwythur cryno, perfformiad selio rhagorol, a chynnal a chadw hawdd. Mae'r falf solenoid yn gydnaws â chyflenwadau pŵer AC220V / 110V / 380V / 24V a DC24V / 12V.

Mae GNEE Group yn arbenigo mewn cynhyrchu falfiau.Cysylltwch â ni i gael y lluniadau.

Manyleb falf glöyn byw sêl feddal wafferi niwmatig

Diamedr Enwol: 10mm-1000mm a 1/2"-60"

Pwysau Enwol: 1.0MPa-16.0MPa/150Lb-1500Lb/10K-160K

Tymheredd Gweithredu: -196 gradd -700 gradd

Safonau sy'n Gymwys: GB, DIN, API, ANSI, JIS, BS, ac ati.

Deunydd Corff Falf: Dur carbon, dur di-staen, dur aloi, dur di-staen ultra- carbon isel, aloi titaniwm, aloi nicel uchel, ac aloi Monel, ac ati.

Dull Gyrru: Llawlyfr, gyriant gêr llyngyr, gêr befel, trydan, niwmatig, hydrolig, ac ati.

Wafer niwmatig sêl feddal falf glöyn byw Deunyddiau prif gydran

Enw Rhan	Deunydd
Corff Falf	WCB, QT450-10, HT200, HT250
Disg	WCB, QT450-10, HT200, HT250
Coesyn Falf	2Cr13
Modrwy Selio	-Rwber sy'n gwrthsefyll olew
Pacio	Graffit Hyblyg

Deunydd selio falf glöyn byw wafferi meddal niwmatig

Math o Ddeunydd	Rwber	Rwber	Monomer Diene Ethylene Propylene (EPDM)	Polytetrafluoroethylene (PTFE)	Rwber Silicôn	Fflwoorubber
Cod	× neu 0rJ	XA neu orJA	XB neu orJB	xC, JC neu 0rF	XD neu orJD	× E neu orJE
Gwrthiant Tymheredd Uchaf	82 gradd	93 gradd	150 gradd	232 gradd	250 gradd	204 gradd
Isafswm Gwrthiant Tymheredd	-40 gradd	-40 gradd	-40 gradd	-268 gradd	-70 gradd	-23 gradd
Tymheredd Gweithredu Perthnasol	Llai na neu'n hafal i 65 gradd	Llai na neu'n hafal i 80 gradd	Llai na neu'n hafal i 120 gradd	Llai na neu'n hafal i 200 gradd	Llai na neu'n hafal i 200 gradd	Llai na neu'n hafal i 180 gradd

Prif ddimensiynau allanol falf glöyn byw wafferi meddal niwmatig

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	GWNEUD	n-d	GWNEUD	n-d	GWNEUD	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	8-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	350	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	38-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

Falf glöyn byw wafferi morlo meddal niwmatig Nodweddion

1. Mae'r falf hwn yn mabwysiadu strwythur ecsentrig dwbl, gan ddarparu sêl dynnach wrth iddo gau, gan sicrhau perfformiad selio dibynadwy.

2. Mae'r pâr selio yn defnyddio cyfuniad o rwber gwrthsefyll dur di-staen ac olew, gan arwain at fywyd gwasanaeth hir.

3. Gellir lleoli'r cylch selio rwber ar y corff falf neu'r plât glöyn byw, sy'n addas ar gyfer gwahanol gyfryngau, gan ganiatáu i ddefnyddwyr ddewis yr opsiwn priodol.

4. Mae'r plât glöyn byw yn defnyddio strwythur ffrâm, gan gynnig cryfder uchel, ardal llif mawr, a gwrthiant llif isel.

5. Mae'r gorffeniad wedi'i baentio'n gyffredinol yn atal cyrydiad yn effeithiol, a thrwy newid deunydd selio sedd y falf yn syml, gellir ei ddefnyddio gyda gwahanol gyfryngau.

6. Mae gan y falf hon swyddogaeth selio deugyfeiriadol, ac nid yw cyfeiriad llif y cyfryngau na lleoliad gofodol yn effeithio ar ei osod; gellir ei osod mewn unrhyw gyfeiriadedd.

7. Mae gan y falf hon strwythur syml, mae'n hyblyg o ran gweithrediad, ac mae'n arbed llafur ac yn gyfleus.

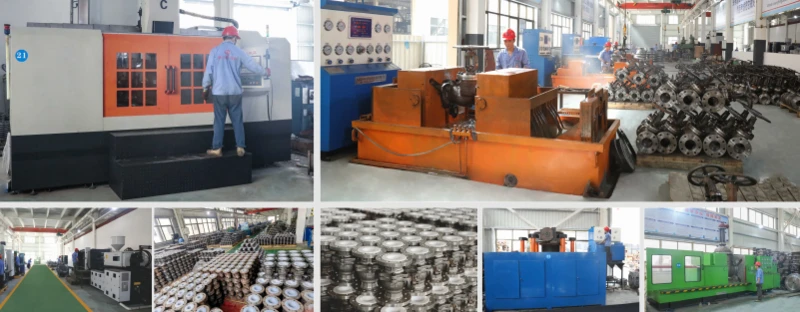

falf glöyn byw wafferi sêl meddal niwmatig Ffatri

Pneumatic soft-seal wafer butterfly valve factory

Mae GNEE Group yn berchen ar gannoedd o offer cynhyrchu a phrofi falfiau, ac yn darparu gwasanaethau falf wedi'u teilwra-anfonwch eich lluniau atom, a byddwn yn teilwra-eu gwneud i chi.‌

Tagiau poblogaidd: wafer niwmatig sêl meddal falf glöyn byw, Tsieina wafferi niwmatig sêl meddal falf glöyn byw gweithgynhyrchwyr, cyflenwyr, ffatri

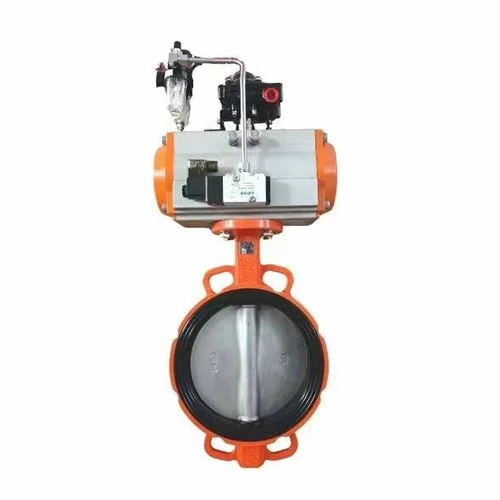

Falf glöyn byw sêl feddal wafer niwmatig
