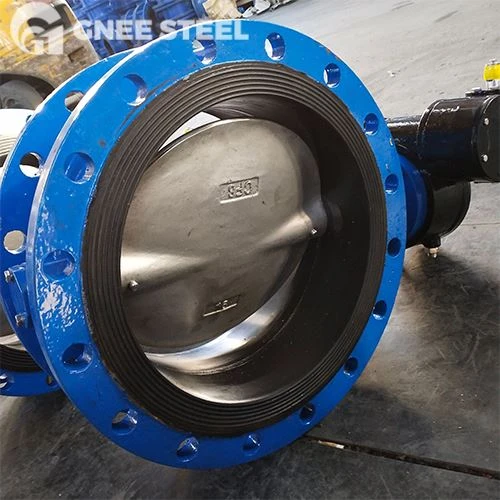

AWWA C504yn safon ar gyfer falfiau glöyn byw wedi'u selio â rwber a ddatblygwyd gan Gymdeithas Peirianneg Cyflenwi Dŵr America (AWWA). Mae'n berthnasol i falfiau â diamedrau yn amrywio o 3 i 72 modfedd (tua 76 i 1800 mm) ac mae'n nodi gofynion technegol ar gyfer eu dyluniad, deunyddiau, profi ac amodau gweithredu.
Defnyddir y falfiau glöyn byw hyn yn helaeth mewn cyflenwad dŵr trefol, trin dŵr gwastraff, a systemau dŵr diwydiannol fel dyfeisiau allweddol ar gyfer cau neu reoleiddio llif. Eu nodwedd graidd yw'r defnydd o strwythur sêl feddal rwber, gan sicrhau selio dibynadwy o dan amodau pwysedd canolig ac isel, tra hefyd yn cynnig manteision megis strwythur cryno, agor a chau cyflym, a chynnal a chadw hawdd.
Dosbarthiadau Pwysau a Chyflymder
| Dosbarth Pwysau | Pwysedd Gweithio Uchaf (psi) | Dosbarth Cyflymder | Cyflymder Llif Uchaf (ft/s / m/s) | Sylwadau |
| Dosbarth 25 | 25 psi | 25A / 25B | 8 tr/s (2.4) / 16 tr/s (4.9) | Yn addas ar gyfer cymeriant a llif disgyrchiant. |
| Dosbarth 75 | 75 psi | 75A / 75B | 8 tr/s (2.4) / 16 tr/s (4.9) | Yn gyffredin ar gyfer llinellau gwasgedd isel i-ganolig. |
| Dosbarth 150 | 150 psi | 150A / 150B | 8 tr/s (2.4) / 16 tr/s (4.9) | Safon ar gyfer systemau dŵr trefol. |
| Dosbarth 250 | 250 psi | 250A / 250B | 8 tr/s (2.4) / 16 tr/s (4.9) | Ar gyfer gorsafoedd dosbarthu a phwmpio pwysedd uchel. |
Deunyddiau Safonol (Cydrannau Craidd)
| Cydran | Deunyddiau Cyffredin (Safonau ASTM) | Disgrifiad |
| Corff | Haearn hydwyth A536 / Haearn Llwyd A126 | Yn gyffredinol, mae haearn hydwyth yn cael ei ffafrio ar gyfer gwell gwydnwch. |
| Disg | Haearn hydwyth A536 / Dur Di-staen / Efydd Alwminiwm | Mae ymylon disg yn aml yn ddur di-staen i amddiffyn y sedd. |
| Siafft | Dur Di-staen 304 / 316 / 17-4PH | Rhaid dewis gradd cryfder yn seiliedig ar ofynion trorym. |
| Sedd | EPDM / Buna-N (Nitrile) | EPDM ar gyfer dŵr yfed; Buna{0}}N ar gyfer-cyfrwng sy'n dwyn olew. |
| Cadw | Dur Di-staen 304/316 | Sedd wedi'i dal gan clampiau a bolltau, neu wedi'i mowldio'n annatod. |
| Bearings | Leininau Efydd / Ffibr Cyfansawdd | Rhaid bod yn hunan-iro i atal siafft rhag atafaelu. |
Wyneb{0}}i-Wyneb Dimensiynau (Hyd Strwythur)
| Maint Enwol (NPS) | Maint Enwol (mm) | Cyfres Fer F-i-F (yn) | Cyfres Hir F-i-F (yn) | Cysylltiad Nodweddiadol |
| 6" | 150 | 5.0 | 8.0 | Flanged / Wafer |
| 12" | 300 | 8.0 | 12.0 | Flanged |
| 24" | 600 | 8.0 | 15.0 | Flanged |
| 36" | 900 | 12.0 | 18.0 | Flanged |
| 48" | 1200 | 15.0 | 24.0 | Flanged |
| 72" | 1800 | 18.0 | 36.0 | Flanged |
Gofynion Profi Perfformiad Ffatri
| Eitem Prawf | Pwysau Prawf | Meini Prawf Derbyn |
| Prawf Cragen | 2x Pwysau Gweithio Cyfradd | Wedi'i gynnal am 2-10 munud; dim gollyngiad gweladwy na difrod strwythurol. |
| Prawf Sedd | 1x Pwysau Cyfradd | Swigod-yn dynncau i ffwrdd; dim gollyngiad gweladwy o'r ddwy ochr. |
| Prawf Torque | Pwysau gwahaniaethol llawn | Ni ddylai trorym wedi'i fesur fod yn fwy na sgôr yr actiwadydd. |
| Prawf Bywyd Beicio | Yn dibynnu ar faint | 3"-20": 10,000 o gylchoedd; 24"-72": 5,000 o gylchoedd. |
GNEE AWWA C504 ffatri falf glöyn byw
FAQ
What is the AWWA C504 standard?
AWWA C504Falf glöyn byw, sedd rwber, Fusion bondio epocsi gorchuddio, neu rwber caled leinio, yn cael ei gymhwyso yn y diwydiant dŵr, peirianneg ddinesig, prosiect cadwraeth dŵr, peirianneg dŵr yfed, trin dŵr môr a dihalwyno. DYLUNIO. Safon dylunio: AWWA C504.
Beth yw'r gwahaniaeth rhwng AWWA C504 ac API 609?
Safonau Deunydd a Phrofi
Mae gofynion profi yn amrywio yn ôl safon. Mae API 609 yn gofyn am brofi cragen ar bwysau gweithio 1.5x a phrofi seddi ar bwysau gweithio 1.1x. Mae AWWA C504 yn cynnwys profion tebyg ynghyd â mesuriadau trorym gweithredol i wirio maint actiwadydd.
Beth yw'r sgôr pwysau ar gyfer AWWA C504?
Mae safon gyfredol AWWA C504-00 yn cwmpasu graddfeydd pwysau o25 i 250 psigyda chyflymder o 8 i 16 fps.
