falf glöyn byw modur Disgrifiad
Mae falf glöyn byw modur yn fath o falf sy'n defnyddio plât glöyn byw crwn fel yr aelod agor a chau ac yn cylchdroi gyda'r coesyn falf i agor, cau ac addasu'r llwybr hylif. Mae'r plât glöyn byw o falf glöyn byw wedi'i osod i gyfeiriad diamedr y biblinell. Yn sianel silindrog y corff falf glöyn byw, mae'r plât glöyn byw siâp disg yn cylchdroi o amgylch yr echelin, mae'r ongl cylchdroi rhwng 0 gradd ~ 90 gradd, pan gaiff ei gylchdroi i 90 gradd, mae'r falf yn gwbl agored.
manyleb falf glöyn byw modur
|
Ystod Maint |
Deunydd Corff |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 ac ati. |
|
Graddfa Pwysau |
Deunydd Disg |
|
Dosbarth150-Dosbarth 600 PN{0}}PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 ac ati. |
|
Diwedd Cysylltiad |
Deunydd Sedd |
|
Fflans (FF, RF, RJ), wafer, lug, weldio casgen |
SS{0}}Graffit, SS316+Graffit, NBR, EPDM, PTFE, RPTFE |
|
Arddull Strwythur |
Deunydd Coesyn |
|
Porthladd Llawn, Ecsentrig Driphlyg, Ecsentrig Dwbl, consentrig |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Opsiynau Actuator |
Safon Dylunio |
|
Trydan |
API 609 |
|
Amrediad Tymheredd |
Safon Wyneb yn Wyneb |
|
-100 gradd ~800 gradd |
API 609, ISO 5752 |
|
Safon Cysylltiad |
Safon Prawf |
|
Drilio fflans: ASME B16.5, ASME B16.47 |
API598 |

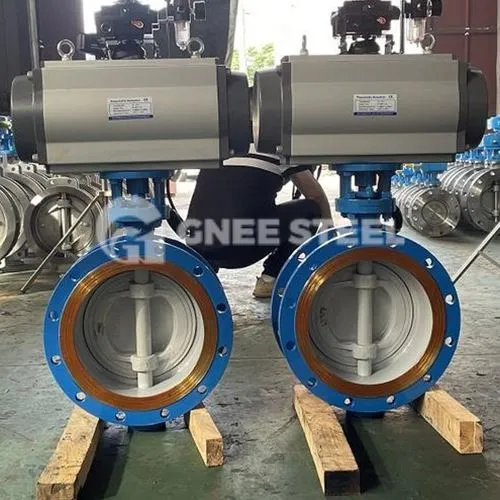

falf glöyn byw modur gyda actuator
Egwyddor rheolaeth:
Pŵer trydan yw ffynhonnell ynni falf glöyn byw trydan, sy'n gyrru'r plât falf i weithredu, er mwyn agor a chau'r falf a chylchredeg neu dorri rôl yr hylif. Mewnbwn 220Gall cyflenwad pŵer V fod yn newid rheoliad yn uniongyrchol, gall hefyd fod yn fodiwl servo adeiledig, gall signalau rheoli mewnbwn (4 ~ 20mADC neu 1 ~ 5VDC) a chyflenwad pŵer un cam reoli'r gweithrediad. Gellir rhannu'r actuator trydan o falf glöyn byw trydan yn fath newid a rheoleiddio math, newid math falf glöyn byw trydan yw chwarae rôl newid; a rheoleiddio falf glöyn byw trydan math yw chwarae rôl rheoleiddio'r gyfradd llif, a all addasu'r gyfradd llif i filfed ran o radd, ac mae hefyd yn fath o falf gyda phris uwch. Math rheoleiddio yw cyflenwad pŵer AC220V fel pŵer i dderbyn system rheoli awtomeiddio diwydiannol gwerth paramedr rhagosodedig 4 ~ 20mA (0 ~ 5 a rheolaeth wan arall) signal i gwblhau'r cam addasu.
