Disgrifiad Falfiau Glöynnod Byw Gwrthbwyso Dwbl
Mae Falf Glöynnod Byw Gwrthbwyso Dwbl yn falf pili pala perfformiad uchel sy'n gwneud y gorau o berfformiad selio trwy ddyluniad ecsentrig dwbl. Ei nodwedd strwythurol yw bod echel coesyn y falf yn gwyro o ganol y plât pili pala a chanol y corff falf ar yr un pryd. Mae'n addas ar gyfer rheoli hylif o dan bwysau canolig ac uchel, agor a chau yn aml ac amodau gwaith difrifol.
1. Dyluniad Strwythurol
Cynllun ecsentrig dwbl:
Ecsentrigrwydd cyntaf: Mae echel coesyn y falf yn gwyro o ganol y plât glöyn byw i leihau'r ardal gyswllt rhwng y plât glöyn byw a sedd y falf.
Ail ecsentrigrwydd: Mae echel coesyn y falf yn gwyro o ganol sianel corff y falf i ffurfio effaith CAM a lleihau'r gwrthiant agoriadol a chau.
Cydrannau allweddol:
Plât Glöynnod Byw: Strwythur siâp disg, triniaeth caledu wyneb (fel wynebu dur gwrthstaen neu chwistrellu cerameg) i wella ymwrthedd gwisgo.
Sedd Falf: Sêl Meddal (PTFE/EPDM) neu Sêl Galed Metel (Alloy Stellite), gan gefnogi gollyngiadau sero dwyffordd.
Mecanwaith coesyn a gyrru falf: dyluniad gwrth-symud, sy'n addas ar gyfer gweithrediad â llaw, niwmatig neu drydan, yn unol â safon ISO 5211.
Manyleb Falfiau Glöynnod Byw Gwrthbwyso Dwbl
|
heitemau |
falf |
|
Nghais |
Defnydd Diwydiannol, Defnydd Diwydiannol Dŵr, Defnydd Cartrefi |
|
Maint porthladd |
Dn 10- dn2000 |
|
Warant |
24 mis |
|
Man tarddiad |
Sail |
|
HenanCity name (optional, probably does not need |
|
|
Bwerau |
Niwmatig, trydan, llaw, hydrolig |
|
Tymheredd y cyfryngau |
Tymheredd uchel, tymheredd isel, tymheredd canolig, tymheredd arferol |
|
Enw |
Gnee |
|
Strwythuro |
Glöyn byw |
|
Cyfryngau |
Nwy, dŵr, olew, asid |
|
Cefnogaeth wedi'i haddasu |
OEM, ODM, OBM |
|
Deunydd disg |
Dur carbon, dur gwrthstaen, crôm molybdenwm s |
|
Deunydd sedd |
Nbr/epdm/ptfe/viton/silicone ac ati |
|
Cotiau |
Haddasedig |
|
Safon Diwedd |
PN6/10/16/221/21/150LB/JIS5K/10K/AS2129 Tabl D/E/F. |
|
Deunydd Corff |
Dur carbon, dur gwrthstaen, crôm molybdeum st |
|
Deunydd cosb |
2cr13, 1cr13, dur gwrthstaen, crôm molybdenum s |
|
Lliwiff |
Wedi'i addasu ar gais |
|
Pwysedd Prawf Sêl |
0. 66mpa -4. 4mpa, 1.1mpa, 1.76mpa, 2.2mpa |
|
Pwysau prawf cregyn |
{{{0}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Pecyn cludo |
Achos pren |

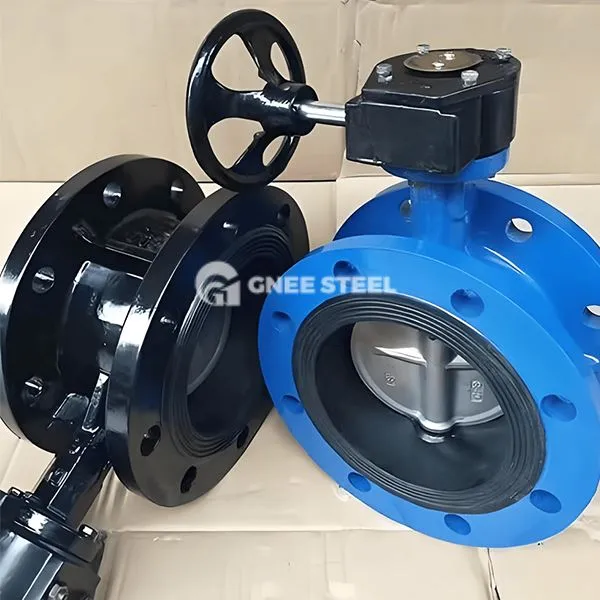

Falfiau glöyn byw gwrthbwyso dwbl
Manteision
- Torque gweithredu low: Mae'r dyluniad ecsentrig dwbl yn lleihau'r torque agoriadol a chau 40%~ 60%, sy'n addas ar gyfer senarios gweithredu aml.
- Bywyd Hir: Mae cyfradd gwisgo’r arwyneb selio 70% yn is na chyfradd y falf glöyn byw llinell ganol, a gall bywyd y gwasanaeth gyrraedd mwy na 10 mlynedd.
- Addasrwydd Pwysedd Uchel: Gall wrthsefyll pwysau uchaf Dosbarth 300 (tua 50 bar), a gall y fersiwn sêl galed wrthsefyll tymheredd o 232 gradd.
- Economaidd: Mae'r cymhlethdod strwythurol yn is na chymhlethdod y falf pili pala tri-ysgubol, gyda chost gweithgynhyrchu isel a chynnal a chadw cyfleus.
Ceisiadau
- Peirianneg ddinesig: Rheoliad llif diamedr mawr (DN50 ~ DN2400) o systemau cyflenwi a draenio dŵr a rhwydweithiau thermol.
- Diwydiant petrocemegol: Torri a rheoleiddio cynhyrchion olew a chyfryngau cyrydol mewn unedau mireinio.
- Pwer a HVAC: Gofynion falf ar gyfer systemau dŵr oeri a phiblinellau stêm (tymheredd llai na neu'n hafal i 232 gradd).
- Amodau gwaith arbennig: senarios sy'n cynnwys cyfryngau gronynnog, amgylcheddau gwactod, a golygfeydd sy'n gofyn am ddylunio amddiffyn rhag tân.
