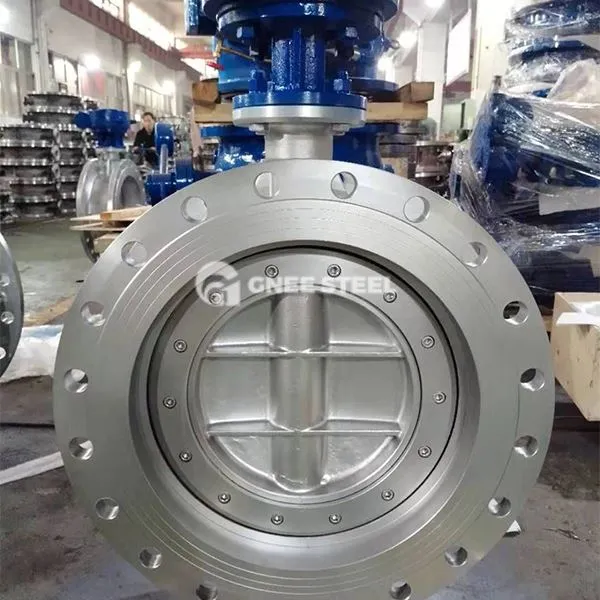

Falfiau Glöynnod Byw Centred-Disc

Falf Glöynnod Byw Disg y Ganolfan yw'r falf glöyn byw llinell ganol. Ei nodwedd graidd yw bod echel coesyn y falf, canol y plât pili pala a llinell ganol y corff falf yn gyfechelog. Mae'n mabwysiadu dyluniad strwythurol cymesur ac mae'n addas ar gyfer senarios rheoli hylif gyda gwasgedd isel, tymheredd arferol a gofynion selio confensiynol.

Nodweddion strwythur a dylunio

Cynllun cyfechelog tair llinell:

Mae echel coesyn y falf, canol y plât pili pala a llinell ganol y corff falf yn gorgyffwrdd yn llwyr, ac mae'r strwythur yn gymesur ac yn syml.

Mae'r plât glöyn byw yn ddisg (disg canol) ac mae'r arwyneb cyswllt â sedd y falf yn ddyluniad cymesur cylch llawn.

Cydrannau ‌Key:

Sedd ‌Valve: Wedi'i wneud yn bennaf o ddeunyddiau elastig (fel EPDM neu PTFE), gan ddibynnu ar ddadffurfiad elastig i gyflawni selio.

Plât ‌butterfly: disg gymesur yn ganolog gydag arwyneb gwastad y mae angen ei ffitio'n llawn â sedd y falf i sicrhau ei bod yn selio.

Mecanwaith ‌Drive: Llawlyfr, gêr llyngyr neu weithrediad trydan, mae angen cydweithredu â lleihäwr gêr llyngyr i sicrhau lleoliad hunan-gloi'r plât pili pala.

Egwyddor Gweithio a Nodweddion Perfformiad

Mecanwaith selio:
Mae'r plât glöyn byw mewn cysylltiad llawn â sedd y falf, ac mae'r bwlch rhwng yr arwynebau selio yn cael ei ddigolledu gan ddadffurfiad sedd y falf elastig, gan ddibynnu ar y pwysau canolig i gynorthwyo'r sêl.
Mae'r perfformiad selio yn dibynnu ar hydwythedd deunydd sedd y falf ac nid yw'n addas ar gyfer amodau gwasgedd uchel neu dymheredd uchel.
Cymhariaeth Manteision ac Anfanteision:
Manteision:
Strwythur syml a chost gweithgynhyrchu isel.
Ongl agor a chau fach (llai na neu'n hafal i 90 gradd), gweithrediad hawdd.
Cyfyngiadau:
Mae'r plât glöyn byw a sedd y falf mewn ffrithiant parhaus, gyda chyfradd gwisgo uchel a bywyd byr.
Pwysau cymwys isel (fel arfer yn llai na neu'n hafal i 16 bar) ac ymwrthedd tymheredd cyfyngedig (EPDM yn llai na neu'n hafal i 80 gradd, PTFE yn llai na neu'n hafal i 150 gradd).



Falfiau Glöynnod Byw Centred-Disc



Ngheisiadau

Gwasanaethau Dŵr Dinesig:
Rheoliad llif diamedr mawr o systemau cyflenwi a draenio dŵr (DN50 ~ DN1200).
Agor a chau rheolaeth ar ddŵr glân pwysedd isel a phibellau carthffosiaeth.
Adeiladu HVAC:
Rheoliad arferol systemau dŵr aerdymheru a phibellau amddiffyn rhag tân.
Defnydd Diwydiannol Cyffredinol:
Rhyng-gipio tymheredd arferol, cyfryngau nad ydynt yn cyrydol (fel aer ac olew iro).
