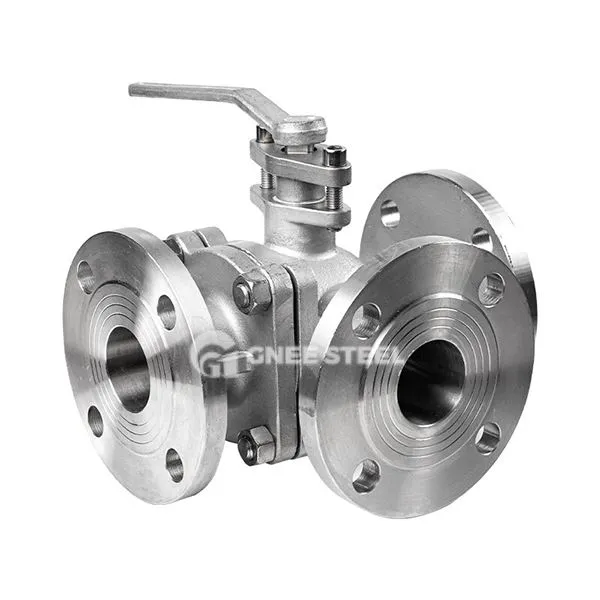

Disgrifiad falfiau pêl flanged tair ffordd
Mae'r falf bêl flange tair ffordd yn falf ddiwydiannol a ddefnyddir yn bennaf i reoli cyfeiriad llif, dargyfeirio neu gydlifiad hylifau. Mae'n rheoli'r hylif trwy gylchdroi'r bêl fewnol. Fe'i defnyddir yn helaeth ym meysydd petroliwm, diwydiant cemegol, pŵer trydan, meteleg, adeiladu trefol, meddygaeth, bwyd, ac ati, yn arbennig o addas ar gyfer amodau gwaith eithafol fel gwasgedd uchel, tymheredd uchel a chyfradd llif uchel.
Manyleb falfiau pêl flanged tair ffordd
|
DN (mm) |
DN15-DN200 |
|
Pwysau enwol (MPA) |
1.0mpa (pn10) - 6.4 mpa (pn64) |
|
Tymheredd perthnasol |
PTFE150C, PPL200C, SEAL METEL HARD 425 Gradd |
|
Cyfrwng cymwys |
dŵr, olew, stêm, asid ac alcali |
|
Dull Cysylltu |
fflangio |
|
Falf Corff |
Dur cast, dur gwrthstaen (304, 316, 316L), dur deublyg, ac ati. |
|
Falfiau |
Dur gwrthstaen (304, 316, 316L), dur deublyg, ac ati. |
|
Coesyn falf |
Dur gwrthstaen (304, 316, 316L), dur deublyg, ac ati. |
|
Pacio |
Ptfe, tymheredd uchel ppl, sêl galed fetel, ac ati. |
Falfiau pêl flanged tair ffordd mewn stoc
Nodweddion
Rheoli Llif Hyblyg
Mae ti math T yn gwireddu dargyfeirio, cydlifiad neu gymysgu canolig (megis paratoi porthiant adweithydd cemegol);
Mae L-math yn newid cyfeiriad llif yn gyflym (megis newid piblinell sbâr offer);
Dyluniad dibynadwyedd uchel
Strwythur selio sedd falf pedair ochr, llai o ryngwynebau fflans, a llai o bwyntiau gollwng;
Dyluniad gwrth -dân (API 607) a swyddogaeth rhyddhad pwysau awtomatig ceudod falf;
Gwrthiant llif isel ac arbed ynni
Dyluniad diamedr llawn, dim ond 1/10 o'r un falf stop diamedr yw'r cyfernod gwrthiant llif;
Cynnal a chadw cyfleus
Mae sedd falf fodiwlaidd yn cefnogi amnewid ar -lein heb ddadosod piblinellau.
Ceisiadau
Diwydiant petrocemegol : Rheoli dargyfeirio uned cracio catalytig mewn purfa (ymwrthedd cyrydiad sylffwr);
Ynni a phwer : System dosbarthu stêm (ymwrthedd pwysau morloi caled PN64, tymheredd 566 gradd);
Trin Dŵr Amgylcheddol : Ychwanegiad a chymysgu ymweithredydd planhigion carthffosiaeth (gwrthiant canolig asid ac alcali);
Diwydiant Metelegol : Newid piblinell halen tawdd tymheredd uchel (Strwythur Math o L Strwythur Ymateb Cyflym).
